如何使用raphael.js结合项目绘制中国地图，完成地图交互
Raphael是一个用于在网页中绘制矢量图形的Javascript库。

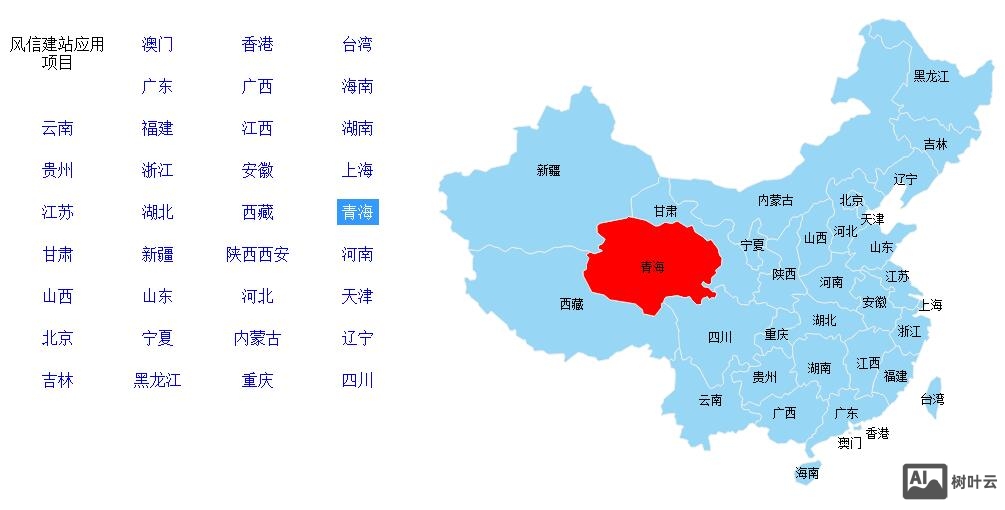

它使用 SVG W3C 推荐标准和 VML 作为创建图形的基础，你可以通过 JavaScript 操作 DOM 来轻松创建出各种复杂的柱状图、饼图、曲线图等各种图表，还可以绘制任意形状的图形，可以进行图表或图像的裁剪和旋转等复杂操作。 Raphaël 是跨浏览器的矢量图形库，目前支持的浏览器包括： Firefox 3.0+，Safari 3.0+，Chrome 5.0+，Opera 9.5+ 以及 Internet Explorer 6.0+。 风信建站在实际开发项目中的应用截图演示：
准备工作
我们需要准备一张矢量地图，可以从网上找一张矢量地图，或者使用illustrator绘制一份矢量地图，然后导出为SVG格式的文件，这个文件可以在浏览器上打开，然后提取里面的path路径信息（M开头的坐标）。并将path路径信息，按照chinamapPath.js的格式准备好地图路径信息。
var china = [];
function paintMap(R) {
var attr = {
"fill": "#97d6f5",
"stroke": "#eee",
"stroke-width": 1,
"stroke-linejoin": "round"
};
china.aomen = {
name: "澳门",
path: R.path("M413.032,.........省略若干......... ,414.183z").attr(attr)
}
china.hk = {
//格式同上
};
}
以上是我们将准备好的地图路径信息封装到()函数中，并保存文件名为chinamapPath.js，供后面调用。
HTML
首先在head部分载入raphael.js库文件和chinamapPath.js路径信息文件。
<script type="text/javascript" src="raphael.js"></script>
<script type="text/javascript" src="chinamapPath.js"></script>
然后在body中需要放置地图的位置放置div#map。
<div id="map"></div>
JAVASCRIPT
首先我们在页面中调用地图，方法如下：
window.onload = function () {
//绘制地图
var R = Raphael("map", 600, 500);//将地图载入到id为map的div中，并设置区域为600x500px大小。
paintMap(R);
}
这个时候我们用浏览器打开会显示载入后的地图。接下来我们要给地图中的对应的省份区域加上省份名称，以及鼠标滑向每个省份区块时的变色动画效果。
window.onload = function () {
var R = Raphael("map", 600, 500);
//调用绘制地图方法
paintMap(R);
var textAttr = {
"fill": "#000",
"font-size": "12px",
"cursor": "pointer"
};
for (var state in china) {
china[state]['path'].color = Raphael.getColor(0.9);
(function (st, state) {
//获取当前图形的中心坐标
var xx = st.getBBox().x + (st.getBBox().width / 2);
var yy = st.getBBox().y + (st.getBBox().height / 2);
//写入文字
china[state]['text'] = R.text(xx, yy, china[state]['name']).attr(textAttr);
st[0].onmouseover = function () {//鼠标滑向
st.animate({fill: st.color, stroke: "#eee"}, 500);
china[state]['text'].toFront();
R.safari();
};
st[0].onmouseout = function () {//鼠标离开
st.animate({fill: "#97d6f5", stroke: "#eee"}, 500);
china[state]['text'].toFront();
R.safari();
};
})(china[state]['path'], state);
}
}
以上代码中运用了raphael提供的方法有：getColor，getBBox，animate，toFront等等，这些可以在raphael文档中找到使用说明，本文不在讲述。
此外由于地图尺寸原因，有些省份名称在地图中的显示位置不恰当，需要修正偏移量，这样看起来舒服点。
window.onload = function () {
var R = Raphael("map", 600, 500);
...
for (var state in china) {
...
(function (st, state) {
....
switch (china[state]['name']) {
case "江苏":
xx += 5;
yy -= 10;
break;
case "河北":
xx -= 10;
yy += 20;
break;
case "天津":
xx += 10;
yy += 10;
break;
case "上海":
xx += 10;
break;
case "广东":
yy -= 10;
break;
case "澳门":
yy += 10;
break;
case "香港":
xx += 20;
yy += 5;
break;
case "甘肃":
xx -= 40;
yy -= 30;
break;
case "陕西":
xx += 5;
yy += 10;
break;
case "内蒙古":
xx -= 15;
yy += 65;
break;
default:
}
...
})(china[state]['path'], state);
}
}
这样一个基本的地图效果就完成了，接下来我们要介绍结合jquery，PHP+MySQL读取数据到地图中来，并实现基本的动态加载数据和交互功能
实用网站： raphael.js地图演示地址：http://www.helloweba.com/demo/chinamap/ Raphael 官方网站地址：http://raphaeljs.com Raphael 英文参考文档：http://raphaeljs.com/reference.html Raphael 中文帮助文档：http://julying.com/lab/raphael-js/docs/
