如何做网站流程图，网站流程图从哪步开始？关键步骤有哪些？

制作网站流程图是网站开发前的重要环节，它能清晰呈现网站的功能结构、用户操作路径和系统交互逻辑，帮助团队统一认知、减少沟通成本，并为后续开发提供明确指引，以下是详细的网站流程图制作流程，包含关键步骤、实用方法和注意事项。

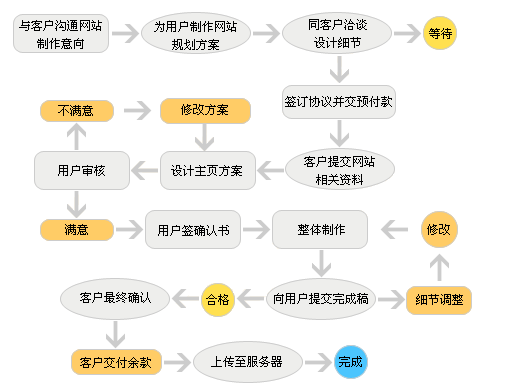

明确流程图目标与范围

在开始绘制前，需先明确流程图的核心目标和覆盖范围，不同阶段的流程图侧重点不同：

• 用户流程图：聚焦用户完成特定任务（如注册、下单、支付）的路径，需体现用户操作、页面跳转和决策点，目标优化用户体验。
• 功能流程图：描述系统内部功能模块的交互逻辑（如登录验证、数据存储、权限控制），目标确保功能实现的完整性。
• 业务流程图：结合业务需求，梳理从用户需求到产品交付的全流程（如电商网站的下单-发货-售后流程），目标保障业务闭环。

需明确流程图的边界，用户注册流程”是否包含邮箱验证、手机号绑定等子流程,避免范围过大导致逻辑混乱。

梳理核心要素与角色

流程图需包含以下核心要素，并通过不同符号区分（参考标准流程图符号）：

• 开始/结束（椭圆）：标注流程起点和终点，如“用户进入首页”“订单完成”。
• 处理步骤（矩形）：具体的操作或功能，如“填写注册信息”“点击登录按钮”。
• 判断节点（菱形）：需要条件分支的逻辑，如“用户名是否存在？”“密码是否正确？”。
• 输入/输出（平行四边形）：用户输入（如搜索关键词）或系统输出（如显示搜索结果）。
• 页面/模块（圆角矩形）：对应的页面或功能模块，如“注册页”“个人中心”。

同时需明确角色，游客”“注册用户”“管理员”，不同角色的操作权限和路径可能不同，需在流程图中用泳道图（Swimlane Diagram）区分，泳道图横向或纵向划分区域，每个区域代表一个角色,清晰展示角色间的交互。

绘制流程图步骤

用户场景分析

从用户视角出发，梳理典型使用场景，例如电商网站的“用户下单流程”，需覆盖：用户浏览商品→加入购物车→进入结算页→填写收货信息→选择支付方式→完成支付→订单生成，每个步骤需明确用户操作和系统响应，如“用户点击‘加入购物车’→系统更新购物车数量并提示‘已加入’”。

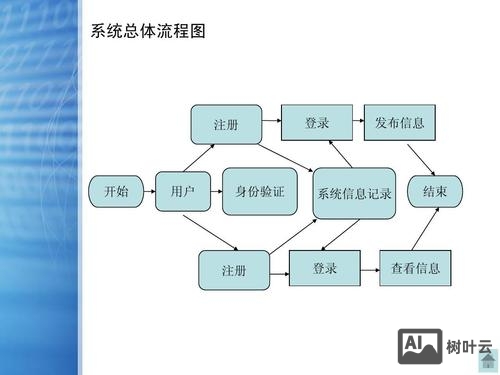

搭建主干流程

将核心步骤按逻辑顺序连接，形成主干流程，避免过早添加分支细节，先确保主线清晰，例如用户注册的主干流程：进入注册页→填写手机号/密码→提交→验证码验证→注册成功。

添加分支与异常处理

在主干流程基础上，补充判断节点和异常分支，例如注册流程中，“手机号是否存在？”为判断节点：若存在，提示“手机号已注册”并返回注册页；若不存在，继续验证码验证，异常处理需覆盖常见错误场景，如“验证码错误”“网络异常”等，明确错误提示和用户可操作的路径（如“重新发送验证码”“返回上一步”）。

细化交互细节

对关键步骤细化交互逻辑，支付流程”需明确：用户选择支付方式（微信/支付宝）→系统生成支付订单→跳转第三方支付页面→用户完成支付→第三方回调→系统更新订单状态→显示支付成功，需标注数据传递方向（如“用户支付信息→支付接口”“支付结果回调→系统”）。

使用工具绘制

推荐以下工具绘制流程图，根据需求选择：

• 专业工具：Visio（功能强大，支持符号自定义）、Lucidchart（在线协作，支持实时更新）、Draw.io（免费开源，可集成Google Drive）。
• 轻量工具：ProcessOn（在线模板丰富，适合团队协作）、XMind（思维导图转流程图，适合梳理逻辑）。

绘制时注意：

• 符号统一：同一类型操作使用相同符号，避免混淆。
• 文字简洁：步骤描述控制在10字以内，用动词+名词结构（如“提交订单”“验证密码”）。
• 逻辑清晰：箭头方向明确，避免交叉线，复杂流程可分页绘制并用“连接符”标注关联。

优化与评审

遍历流程路径

从不同角色和场景出发，遍历流程图中的每条路径，确保无逻辑漏洞，忘记密码流程”：用户点击“忘记密码”→输入手机号→获取验证码→设置新密码→确认密码→重置成功，需检查“验证码错误时是否允许重试”“新密码与确认密码不一致时是否提示”。

用户与团队评审

邀请目标用户（如潜在用户、测试人员）和团队成员（开发、设计、产品）共同评审，收集反馈：

• 用户视角：流程是否符合使用习惯？是否有操作卡点？
• 技术视角：功能实现是否存在技术难点？数据交互是否合理？
• 业务视角：是否满足业务需求？是否有遗漏的规则（如优惠券使用条件）？

迭代优化

根据评审结果调整流程图，例如简化冗余步骤（如合并“填写收货信息”和“选择配送方式”）、优化分支逻辑（如“支付失败时是否自动返回支付页”），调整后再次验证，确保最终版本准确、清晰。

更新与维护

流程图不是一次性文档，需随需求变更同步更新，建议：

• 版本控制：每次修改后标注版本号和更新日期，保留历史版本便于回溯。
• 关联文档：将流程图与需求文档、原型图、技术文档关联，确保信息一致。
• 定期复盘：在项目迭代后复盘流程图，例如新增“秒杀功能”时，需在流程图中补充“秒杀活动页”“库存校验”“排队机制”等节点。

相关问答FAQs

Q1：流程图和原型图有什么区别？何时使用？
A：流程图侧重逻辑和步骤（如“用户如何完成注册”），展示的是“做什么”和“怎么做”；原型图侧重界面和交互（如“注册页有哪些按钮，点击后跳转哪里”），展示的是“界面长什么样”和“用户如何操作界面”。

• 使用场景：需求分析阶段用流程图梳理逻辑，设计阶段用原型图确认界面布局和交互细节，先画“用户注册流程图”明确步骤，再画“注册页原型图”设计手机号输入框、验证码按钮等元素。

Q2：如何处理流程图中的复杂分支逻辑？
A：对于复杂分支（如多条件判断、嵌套流程），可采用以下方法：

1. 分层绘制：将主流程和子流程分开，主流程用“子流程”符号标注，子流程单独绘制，避免一张图过于复杂。
2. 使用状态图辅助：对于涉及状态变化的流程（如订单状态：待支付→已支付→已发货→已完成），可结合状态图明确状态转换条件和触发事件。
3. 简化判断条件：将多个条件拆分为多个判断节点，用户权限判断”拆分为“是否登录？”→“是否VIP？”→“是否有权限？”,避免菱形节点内文字过多。
