CAD常用命令有哪些？怎么快速掌握使用？

CAD作为广泛应用于工程设计、建筑制图等领域的专业软件，其高效操作离不开对常用命令的熟练掌握，以下将详细介绍CAD常用命令的功能及使用方法,帮助用户提升绘图效率。

绘图类命令是CAD操作的基础，直线”（L）命令最为常用，通过输入“L”后按回车键，依次指定起点和终点即可绘制直线，若输入“C”可闭合图形；“圆”（C）命令支持多种绘制方式，如通过圆心加半径（输入“C”后指定圆心，输入半径值）、两点定义直径或三点定义圆周；“矩形”（REC）命令通过指定对角点绘制，可配合“倒角”（C）或“圆角”（F）选项快速处理边角；“多段线”（PL）命令则可绘制由直线和圆弧组成的连续线段，且整体可设置统一宽度,适合绘制复杂轮廓。

修改类命令用于调整已有图形，复制”（CO/CP）命令需先选择对象，指定基点后通过位移或第二点复制副本；“移动”（M）命令与复制类似，但会移除原对象；“修剪”（TR）命令需先选择剪切边界，再点击要修剪的线段部分，输入“F”可绘制栏选线批量修剪；“延伸”（EX）命令将对象延伸至指定边界，操作逻辑与修剪类似；“偏移”（O）命令通过指定距离复制平行对象，常用于绘制等距线，如墙体或道路边线；“旋转”（RO）命令需选择对象、指定基点，输入旋转角度或通过拖拽确定方向；“缩放”（SC）命令可按比例放大缩小对象，需指定基点及比例因子，输入“R”可参照对象长度进行缩放。

标注类命令确保图形尺寸清晰，“线性标注”（DLI）用于标注水平或垂直尺寸，需指定两点；“对齐标注”（DAL）则标注倾斜尺寸，自动适应两点连线角度；“半径标注”（DRA）和“直径标注”（DDI）分别标注圆或圆弧的半径与直径；“连续标注”（DCO）在已有尺寸基础上快速生成连续尺寸链,需先选择基准尺寸。

辅助工具类命令提升绘图精度，“对象捕捉”（F3）可捕捉端点、中点、交点等关键位置，右键点击状态栏可设置捕捉模式；“图层”（LA）命令通过管理图层控制图形显示，不同图层可设置颜色、线型，便于分类编辑；“块”（B）命令将常用图形定义为块，插入时（I）可统一修改，减少重复绘制；“查询”命令如“DI”可测量两点距离，“AA”可查询封闭区域面积。

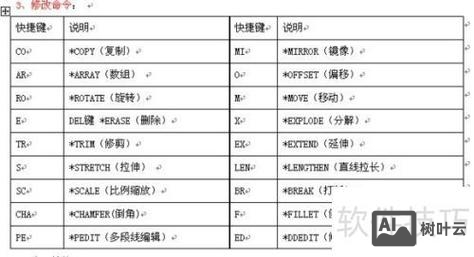

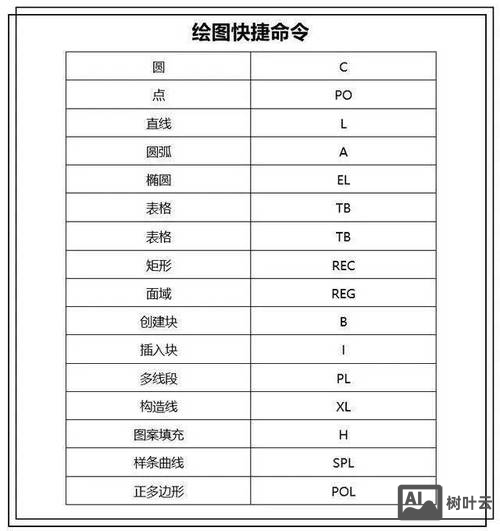

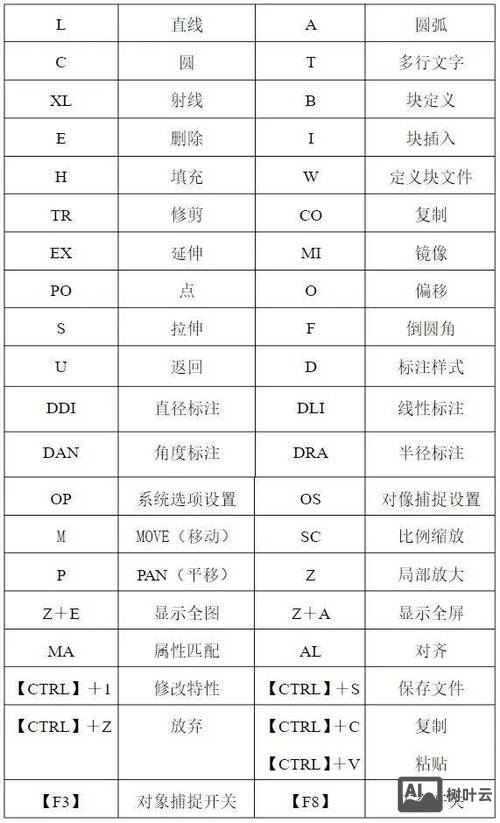

为更直观展示部分命令操作逻辑,以下列举常用快捷键及功能说明：

掌握上述命令后，可通过命令行输入、工具栏点击或快捷键调用，结合“空格键”或“回车键”确认操作，右键菜单可快速访问常用选项，对于复杂绘图，建议结合“极轴追踪”（F10）和“动态输入”（F12）提升定位精度，通过“特性”（Ctrl+1）面板修改对象属性,实现高效绘图。

相关问答FAQs
Q1：如何快速绘制多个相同间距的图形？
A：使用“阵列”（AR）命令，输入AR后选择对象，选择“矩形阵列”或“环形阵列”，在矩形阵列中设置行数、列数及间距，环形阵列中指定中心点和项目数量，即可快速生成规律分布的图形副本。

Q2：CAD中无法捕捉到对象关键点怎么办？
A：首先检查状态栏“对象捕捉”（F3）是否开启，右键点击“对象捕捉”选择“设置”，确保需要捕捉的选项（如端点、中点）被勾选，若仍无法捕捉，可输入“OSNAP”命令检查运行模式是否为“开”，或使用“REGEN”命令刷新视图,确保图形显示正常。
