交换机配置命令有哪些？

交换机作为网络核心设备,其配置命令是实现网络管理、安全控制和服务质量保障的基础，以下从基础配置、VLAN划分、端口安全、链路聚合、路由功能、安全策略及远程管理等方面，详细解析交换机的常用配置命令，并结合实际场景说明命令用途。

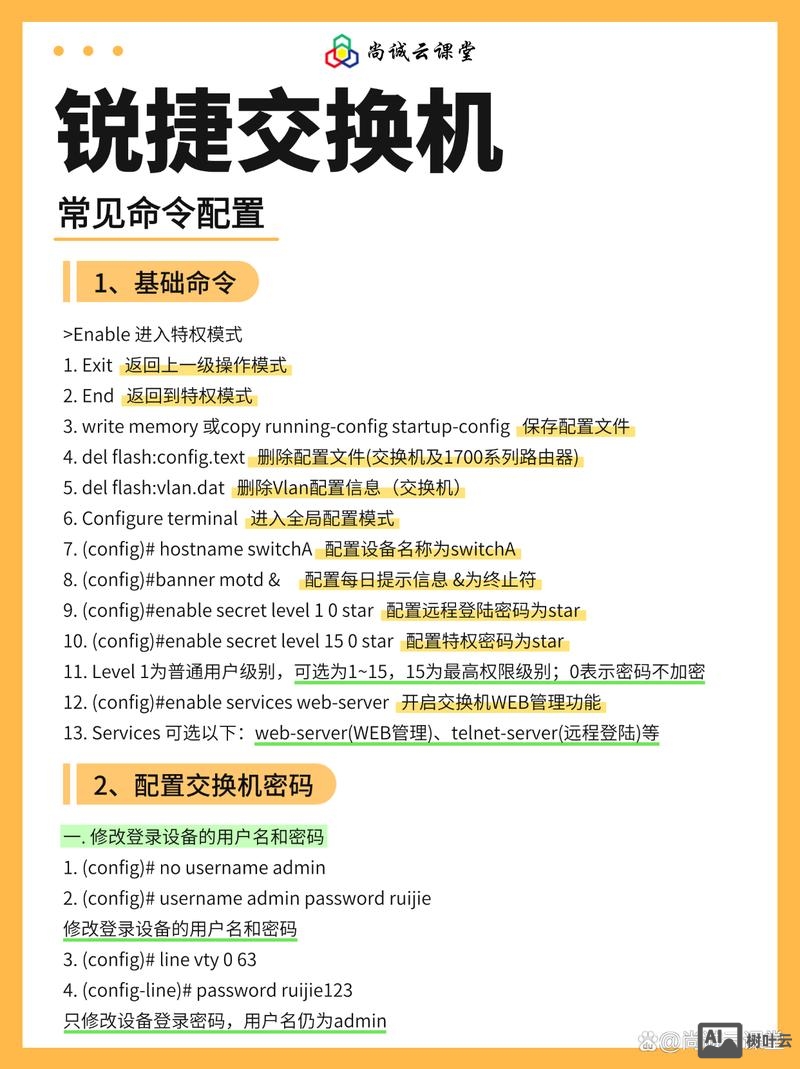

基础配置命令

交换机的基础配置主要包括设备名称、登录密码、管理IP地址及基本操作模式的切换。

• 进入特权模式：enable（从用户模式进入特权模式，用于查看全局信息）
• 进入全局配置模式：configure terminal（在特权模式下执行，进入全局配置模式）
• 设置设备名称：hostname Switch-A（将交换机命名为“Switch-A”）
• 设置登录密码：
  • enable secret level 1 0 admin（设置进入特权模式的密码，level 1为用户级，level 15为特权级）
  • line console 0（进入控制台线路配置模式）
  • password 123456（设置控制台登录密码）
  • login（启用密码验证）
• 配置管理IP地址：
  • interface vlan 1（进入VLAN 1接口，默认管理VLAN）
  • ip address 192.168.1.1 255.255.255.0（设置IP地址和子网掩码）
  • no shutdown（启用接口）

VLAN配置命令

VLAN（虚拟局域网）用于隔离广播域，提升网络安全性。

• 创建VLAN：vlan 10（创建VLAN 10，进入VLAN配置模式）
• 命名VLAN：name Sales（将VLAN 10命名为“Sales”）
• 将端口划入VLAN：
  • interface gigabitethernet 0/1（进入G0/1接口）
  • switchport mode access（将端口设置为接入模式）
  • switchport access vlan 10（将端口划入VLAN 10）
• 配置Trunk端口（用于跨交换机传输多VLAN数据）：
  • interface gigabitethernet 0/24
  • switchport mode trunk
  • switchport trunk allowed vlan 10,20（允许VLAN 10和20通过Trunk链路）

端口安全配置

端口安全限制端口接入的设备数量或MAC地址,防止非法接入。

• 启用端口安全：
  • interface gigabitethernet 0/1
  • switchport port-security
• 设置最大MAC地址数：switchport port-security maximum 2（限制端口最多接入2台设备）
• 违规处理方式：
  • switchport port-security violation shutdown（违规时关闭端口，默认）
  • 或restrict（丢弃违规数据包并记录日志）
• 绑定静态MAC地址：
  • switchport port-security mac-address 0015.65c1.abcdef（绑定指定MAC地址）

链路聚合配置

链路聚合（Eth-Trunk）将多个物理端口捆绑为逻辑端口，增加带宽并实现冗余。

• 创建Eth-Trunk接口：interface bridge-aggregation 1
• 将物理端口加入Eth-Trunk：
  • interface gigabitethernet 0/1
  • port link-aggregation group 1
  • interface gigabitethernet 0/2
  • port link-aggregation group 1
• 设置Eth-Trunk模式：mode lacp-static（静态LACP模式，支持负载均衡）

路由功能配置

三层交换机支持路由功能,可实现VLAN间通信。

• 启用路由功能：ip routing（全局模式下开启IP路由）
• 配置接口IP：
  • interface vlan 10
  • ip address 192.168.10.1 255.255.255.0
  • interface vlan 20
  • ip address 192.168.20.1 255.255.255.0
• 静态路由配置：ip route 192.168.30.0 255.255.255.0 192.168.20.254（添加目标网段为192.168.30.0的静态路由，下一跳地址为192.168.20.254）

安全策略配置

• 配置ACL（访问控制列表）：
  • access-list 10 permit 192.168.1.0 0.0.0.255（定义ACL 10，允许192.168.1.0网段访问）
  • interface vlan 10
  • ip access-group 10 in（在VLAN 10接口 inbound方向应用ACL 10）
• 防DHCP Snooping：
  • ip dhcp snooping（全局启用DHCP Snooping）
  • ip dhcp snooping vlan 10（在VLAN 10上启用）

远程管理配置

• 配置Telnet/SSH：
  • line vty 0 4（进入虚拟线路模式，支持0-4共5个会话）
  • transport input ssh（限制仅允许SSH登录）
  • login local（使用本地用户名密码验证）
  • username admin secret 0 password123（创建用户admin，加密密码为password123）

常用配置命令速查表

相关问答FAQs

Q1: 如何查看交换机已配置的VLAN信息？
A: 在特权模式下执行以下命令：

• show vlan：显示所有VLAN及其对应端口。
• show vlan brief：以简洁表格形式显示VLAN ID、名称和端口状态。

Q2: 交换机端口无法加入VLAN，可能的原因及解决方法？
A: 常见原因及解决方法如下：

1. 端口模式错误：若端口为Trunk模式，需先改为接入模式（switchport mode access）。
2. VLAN未创建：需先创建VLAN（vlan [ID]）。
3. 端口被占用：检查端口是否已被其他VLAN使用（show running-config interface [端口号]）。
4. 接口未启用：确保端口状态为up（no shutdown）。
