CAD直线命令快捷键是什么？

在CAD软件中,直线是最基础也是最常用的绘图元素之一，掌握其快捷键命令能显著提升绘图效率，CAD中绘制直线的核心快捷键命令是“LINE”，通常情况下，用户只需在命令行输入“L”并按回车键即可激活该命令，因为CAD系统默认将“LINE”命令的别设置为“L”，这一简化设计使得操作更加便捷，尤其适合需要频繁绘制直线的场景，下面将详细解析“L”命令的使用方法、操作步骤、参数设置及实用技巧，帮助用户全面掌握CAD直线绘制功能。

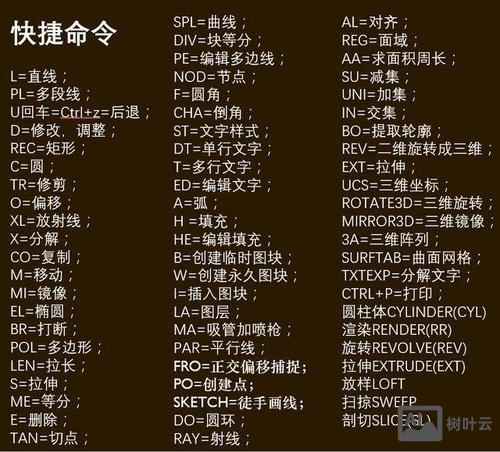

（图片来源网络，侵删）

激活直线命令的基本步骤

通过命令行输入：在CAD界面底部的命令行窗口中输入“L”（不区分大小写），然后按回车键或空格键，命令行会提示“指定第一点：”，此时需要用鼠标在绘图区点击或输入坐标值来确定直线的起点。
通过工具栏调用：在“默认”选项卡的“绘图”面板中，找到“直线”按钮（通常显示为一条斜线），单击该按钮也可激活命令，后续操作与命令行输入一致。
通过快捷菜单：在绘图区右键单击，选择“最近输入”中的“直线”或“L”命令，适用于重复使用同一命令的场景。

绘制直线的操作流程

激活“L”命令后，绘图流程可分为以下步骤：

指定起点：通过鼠标点击直接拾取点，或输入绝对坐标（如“0,0”）/相对坐标（如“@100,0”）来定义直线的起点。
指定下一点：移动鼠标，直线会动态显示从起点到当前光标位置的预览线，在目标位置点击或输入坐标确定第二点，第一段直线绘制完成，命令行会继续提示“指定下一点或[放弃(U)]：”。
连续绘制：若需绘制连续的直线段，可重复步骤2，每确定一个点就会生成新的直线段，且所有直线段将自动首尾相连。
结束命令：完成绘制后，可通过以下方式退出命令：
- 直接按回车键或空格键,结束当前直线序列；
- 输入“U”并回车，可撤销最后绘制的直线段；
- 输入“C”（闭合）并回车，可将当前终点与起点连接形成封闭图形，同时结束命令；
- 按ESC键或右键选择“取消”，直接退出命令而不保存当前操作。

直线命令的参数与选项详解

在绘制直线的过程中,命令行会显示多个选项，合理使用这些参数可提高绘图精度和灵活性：

放弃(U)：每输入一次“U”，可撤销上一步操作，适用于绘制过程中需要修正路径的情况。
闭合(C)：仅在绘制多段直线时可用，输入“C”后，系统会自动从当前点绘制一条直线到起点，形成闭合多边形。
长度(L)：通过输入长度值来绘制固定长度的直线，指定起点后，输入“L”，再输入长度值（如“50”），然后移动鼠标调整方向，即可生成一条长度为50的直线。
角度(A)：结合角度值绘制斜线，输入“A”后，可指定角度（如“30”）和长度，或通过输入“@长度<角度”的格式（如“@100<30”）直接绘制斜线。

CAD还支持通过极坐标、相对坐标等方式精确控制直线端点位置，

绝对直角坐标：输入“X,Y”（如“100,50”），表示相对于坐标系原点的位置。
相对直角坐标：输入“@X,Y”（如“@50,30”），表示相对于上一点的位移。
相对极坐标：输入“@长度<角度”（如“@80<45”），表示以上一点为基准，按指定长度和角度绘制直线。

实用技巧与注意事项

正交模式（F8）：开启正交模式后，直线只能水平或垂直绘制，适用于绘制规则图形，按F8键可切换正交模式的开关状态。
对象捕捉（F3）：开启对象捕捉功能，可精确捕捉端点、中点、交点等特殊位置，避免手动输入坐标的误差。
动态输入（F12）：启用动态输入后，可在光标附近直接输入长度和角度值，无需频繁查看命令行，提升绘图流畅度。
多段线与直线的区别：虽然“L”命令可绘制连续直线，但每条直线段均为独立对象；若需将其合并为单一对象，可使用“PEDIT”命令将其转换为多段线。
快捷键自定义：若用户习惯其他快捷键，可通过“选项”对话框中的“文件”选项卡自定义命令别名，例如将“LINE”的别名改为“XL”。

直线命令应用场景示例

应用场景	操作步骤示例
绘制矩形	输入“L”→指定第一点→输入“@100,50”（第二点）→输入“C”闭合矩形。
绘制倾斜线	输入“L”→指定起点→输入“@80<30”（按长度80、角度30绘制斜线）。
连接两个端点	开启对象捕捉→输入“L”→捕捉第一个端点→捕捉第二个端点→按回车结束。

相关问答FAQs

问题1：为什么用“L”命令绘制直线时，无法输入坐标值，只能用鼠标点击？
解答：这种情况可能是由于输入法状态或CAD系统设置导致的，首先检查是否处于中文输入法状态，切换至英文输入法后重试；检查命令行是否显示“指定第一点：”，若显示其他提示（如“选择对象：”），说明未正确激活“L”命令，需重新输入，若动态输入功能（F12）被禁用，坐标输入也会受限，尝试按F12开启后重试。

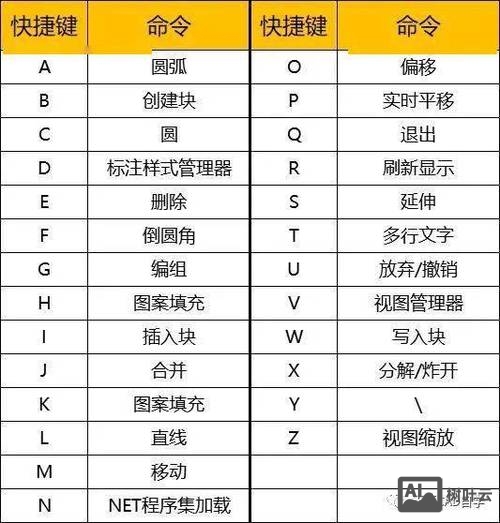

（图片来源网络，侵删）

问题2：如何快速绘制多条长度相同、方向不同的直线？
解答：可结合“复制”和“旋转”功能实现，具体步骤为：先用“L”命令绘制第一条直线→输入“COPY”命令选择该直线→指定基点（如端点）→输入“M”进入多重复制模式→通过指定不同的位移点或旋转角度生成多条直线，若需批量绘制等长直线，还可使用“ARRAY”命令（矩形阵列或环形阵列）进行快速复制，提高绘图效率。
