CAD角度快捷键命令有哪些？

在CAD软件中，角度相关的快捷键和命令是绘制和编辑图形时不可或缺的工具，无论是绘制倾斜线、旋转对象还是标注角度，都需要熟练掌握这些功能，以下将详细介绍CAD中角度相关的快捷键命令及其应用场景、操作步骤和注意事项。

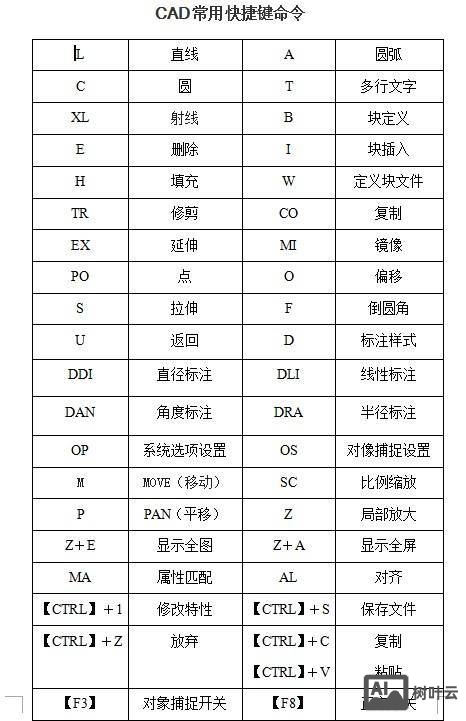

（图片来源网络，侵删）

在CAD中，角度命令主要分为三类：角度绘制、角度旋转和角度标注，每类命令都有其独特的快捷键和操作逻辑,用户需根据具体需求选择合适的命令。

角度绘制类命令

角度绘制主要用于创建具有特定角度的线条或图形，核心命令是“LINE”结合角度输入，以及“POLYGON”绘制正多边形时的角度控制。

LINE命令（快捷键：L）
使用LINE命令绘制直线时，可通过输入角度和长度来确定直线方向，操作步骤如下：
- 执行LINE命令（输入L后按回车），指定起点；
- 输入“@长度<角度”（@100<30”），表示绘制一条长度为100、与X轴正方向夹角为30°的直线。
  此方法适用于精确绘制倾斜线,尤其在机械设计中绘制斜齿轮或建筑中的倾斜墙体时非常实用。
POLYGON命令（快捷键：POL）
绘制正多边形时，可通过指定边数和内角来控制形状，绘制正六边形时，内角为120°，操作步骤为：

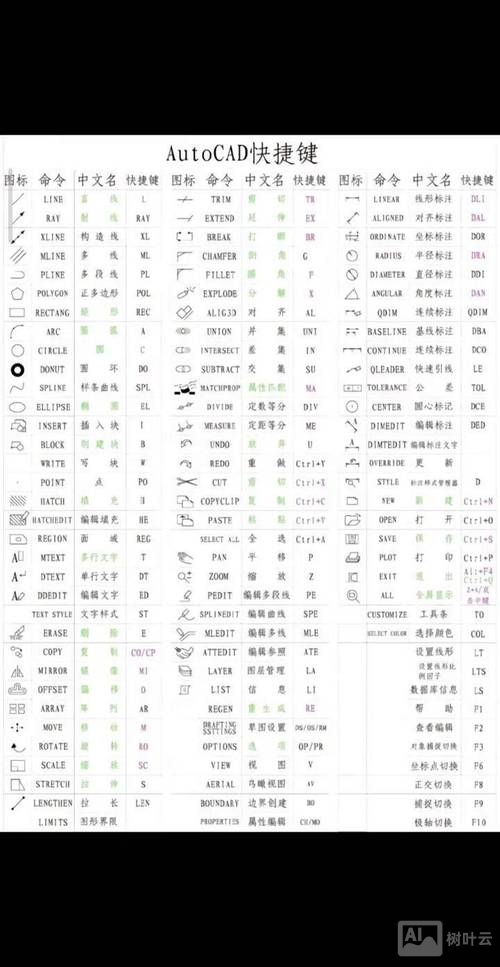

（图片来源网络，侵删）
- 输入POL并回车，输入边数（如6）；
- 指定中心点后，选择“内接于圆”或“外切于圆”，输入半径值，系统自动计算各顶点角度。
  使用“POLYGON”命令时，结合“旋转（R）”选项，可调整多边形的整体角度,使其边与特定对象对齐。

旋转类命令用于调整对象的方向，核心命令是“ROTATE”（快捷键：RO）和“ALIGN”（快捷键：AL）。

ROTATE命令（快捷键：RO）
ROTATE命令可将对象绕指定基点旋转指定角度，操作步骤：
- 选择对象后输入RO，指定旋转基点；
- 输入旋转角度值（如45），或输入“C”使用参照（Reference）方式，通过选择两个参照线来确定旋转角度。
  将一条水平线旋转至与另一条直线平行时，可使用参照方式：先选择基点，然后输入“C”，依次选择两条直线上的点,系统自动计算角度差并完成旋转。
ALIGN命令（快捷键：AL）
ALIGN命令集移动、旋转、缩放于一体，可通过指定源点和目标点来精确对齐对象，并自动计算角度，操作步骤：
- 输入AL并选择对象，指定第一个源点和对应的目标点；
- 指定第二个源点和目标点（可选），系统会根据两点连线自动旋转对象；
- 选择“否（N）”或“是（Y）”是否缩放对象。
  此命令在装配图或布局调整中尤为高效,可一次性完成位置和角度的校正。

角度标注用于精确测量和显示图形中的角度值，核心命令是“DIMANGULAR”（快捷键：DAN）。

（图片来源网络，侵删）

DIMANGULAR命令（快捷键：DAN）
用于标注两条直线、三个点或圆弧的角度，操作步骤：
- 输入DAN后，选择标注的第一条直线；
- 选择第二条直线，然后指定标注位置，系统自动显示角度值。
  若标注圆弧，直接选择圆弧即可；若标注三点角度，依次指定顶点、起点和终点。
  通过标注样式（DIMSTYLE，快捷键：D）可调整角度标注的格式，如单位精度、显示方式（度/分/秒或十进制度数）等。

角度捕捉（ANGDIR/ANGBASE）
通过“ANGDIR”命令可设置角度旋转方向（顺时针/逆时针），“ANGBASE”命令可设置0°基准方向，默认为X轴正方向，将ANGBASE设置为90°后，输入“<0”将指向Y轴正方向。
极轴追踪（F10）
按F10开启极轴追踪，可设置增量角（如15°），绘制直线时，光标会自动捕捉指定角度的路径,提高绘图效率。
