CAD多边形快捷命令是什么？

在CAD软件中，多边形绘制是基础且常用的操作之一，掌握多边形的快捷命令能显著提升绘图效率，CAD中绘制多边形主要通过“POLYGON”命令实现，该命令支持通过内接圆、外切圆或边长的方式绘制正多边形，适用于建筑、机械、电子等多个领域的图形绘制需求，以下将详细介绍“POLYGON”命令的使用方法、参数设置、操作步骤及实用技巧,帮助用户全面掌握这一功能。

多边形快捷命令的调用方式

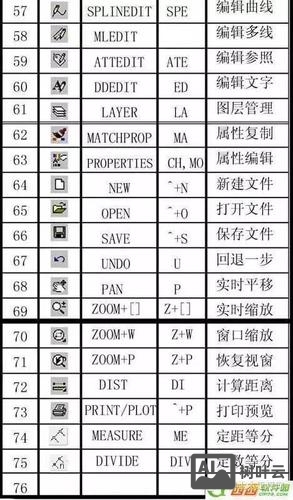

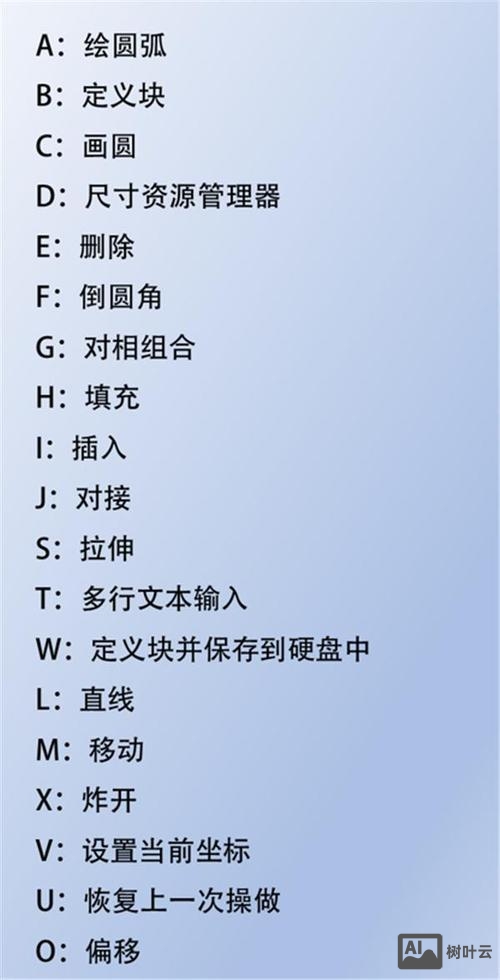

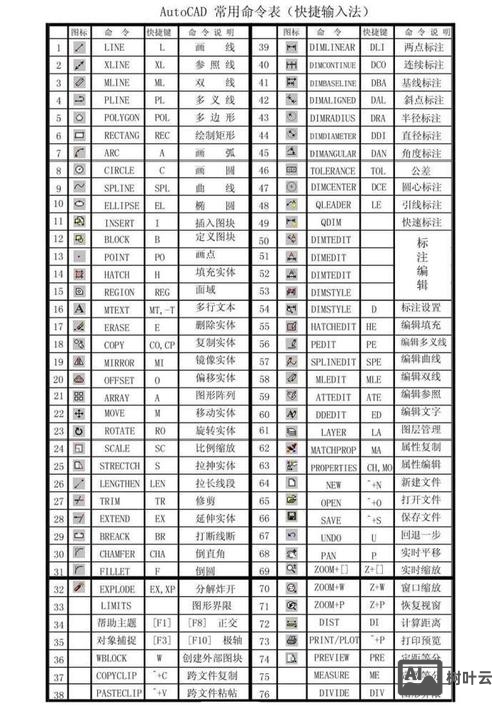

“POLYGON”命令的快捷键为“POL”，用户可通过以下三种方式调用命令：

1. 命令行输入：在CAD命令行中直接输入“POL”或“POLYGON”，按回车键确认。
2. 功能区按钮：在“默认”选项卡的“绘图”面板中，找到“多边形”图标（通常显示为正六边形形状）。
3. 菜单栏调用：依次点击“绘图”→“多边形”菜单项。

无论采用哪种方式，调用命令后，命令行将提示用户指定多边形的边数、中心点及绘制方式,进入参数设置阶段。

多边形命令的核心参数与选项

“POLYGON”命令的核心参数包括边数、中心点、半径（或边长）以及绘制方式（内接圆/外切圆），以下是各参数的详细说明：

多边形绘制的详细步骤

以绘制一个中心点在坐标原点(0,0)、内接圆半径为50的正六边形为例，具体操作步骤如下：

1. 调用命令：在命令行输入“POL”，按回车键。
2. 设置边数：命令行提示“输入侧面数 [4]:”，输入“6”并回车，指定六边形。
3. 指定中心点：命令行提示“指定正多边形的中心点或 [边(E)]:”，输入“0,0”或直接在绘图区拾取原点。
4. 选择绘制方式：命令行提示“内接于圆(I)/外切于圆(C):”，输入“I”选择内接圆模式。
5. 输入半径：命令行提示“指定圆的半径:”，输入“50”并回车，完成正六边形绘制。

若需通过边长绘制多边形，则在步骤3中选择“边(E)”选项,然后依次指定边的两个端点坐标即可。

多边形命令的实用技巧

1. 动态预览：在指定中心点和半径后，拖动鼠标可动态预览多边形的大小和方向，点击确认即可生成，适合直观调整尺寸。
2. 夹点编辑：绘制完成后，点击多边形会显示夹点，通过拖动夹点可快速调整多边形的半径、旋转角度或顶点位置。
3. 配合极轴追踪：绘制正多边形时，开启“极轴追踪”功能（F10），可精确控制边的方向，例如水平或垂直放置多边形。
4. 参数化修改：双击已绘制的多边形，可在“特性”面板（Ctrl+1）中修改边数、半径、旋转角度等参数，无需重新绘制。
5. 与圆结合使用：利用“内接圆”或“外切圆”选项，可快速绘制与圆关联的多边形,例如机械零件中的螺栓孔分布。

常见问题与解决方案

1. 绘制多边形时方向错误
   原因：未设置旋转角度，导致多边形方向不符合需求。
   解决方法：在指定半径后，命令行会提示“指定旋转角度或 [点(PO)] <0>”，输入角度值（如“90”）即可旋转多边形；或在绘制完成后使用“旋转”命令（RO）调整方向。

2. 多边形边数无法修改
   原因：直接使用“矩形”命令（REC）绘制了四边形，而非“POLYGON”命令。
   解决方法：确保使用“POL”命令绘制多边形，双击图形后在“特性”面板中修改“边数”参数；若为矩形，需先使用“分解”命令（X）炸开,再手动调整顶点。

相关问答FAQs

问题1：如何绘制倾斜的正多边形？
解答：绘制正多边形时，在指定内接圆或外切圆半径后，命令行会提示“指定旋转角度”，直接输入倾斜角度（如“30”）即可生成倾斜的多边形，也可先绘制水平多边形，再使用“旋转”命令（RO）选择基点并输入角度进行调整。

问题2：多边形和普通线条如何快速转换？
解答：若需将多边形转换为独立线条，可使用“分解”命令（X），点击多边形后按回车，多边形会分解为多条独立的线段；若需将多条首尾相连的线条转换为多边形，需确保线条端点完全重合，然后使用“边界”命令（BO），在“边界创建”对话框中选择“多边形”类型,拾取内部区域即可生成封闭多边形。
