CAD室内设计常用命令有哪些？

CAD室内设计命令是设计师利用计算机辅助设计软件完成室内空间布局、家具布置、施工图绘制等工作的核心工具，熟练掌握这些命令不仅能大幅提升绘图效率，还能确保图纸的精确性和规范性，以下将从基础绘图命令、修改编辑命令、尺寸标注命令、图层管理命令、块与属性定义命令以及高级实用命令六个方面，详细解析CAD室内设计中常用的命令及其应用场景。

基础绘图命令

基础绘图命令是绘制室内平面图、立面图等图纸的起点，主要包括直线、多段线、矩形、圆、弧线等。

• 直线（L）：用于绘制墙体、门窗轮廓线等，通过输入起点和终点坐标，或结合正交模式（F8）绘制水平/垂直线，是使用频率最高的命令之一。
• 多段线（PL）：可绘制连续的直线或弧线，且整体可作为一个对象编辑，例如绘制楼梯轮廓、复杂家具外轮廓时，通过设置线宽（W参数）可直接生成粗线，避免重复设置图层。
• 矩形（REC）：快速绘制房间墙体、门窗洞口、家具轮廓等，结合倒角（C）或圆角（F）参数，可一次性生成带角度的矩形，如飘窗或异形柜体。
• 圆（C）：用于绘制圆形家具或装饰元素，如圆形餐桌、吊灯等，通过指定圆心或直径（D参数）确定大小。
• 弧线（A）：绘制弧形墙体、门开启轨迹等，可通过起点、圆心、终点三点定义，或使用“圆心、起点、角度”等参数精确控制弧度。

修改编辑命令

修改命令用于调整已绘制图形的形状、位置和属性，是优化图纸的关键。

• 移动（M）：将家具、洁具等图块移动到准确位置，结合对象捕捉（F3）可实现精确定位，如将床头柜对齐至床头中线。
• 复制（CO/CP）：快速复制相同对象，如复制多个相同尺寸的窗户、灯具，通过“阵列（AR）”命令可结合复制功能生成规律排列的图形，如地砖铺装或隔断。
• 旋转（RO）：调整家具或设备的角度，如将沙发旋转90度以适应空间布局，指定基点后输入旋转角度（可直接输入数值或通过拖动确定）。
• 修剪（TR）：用于修剪多余线段，如开门洞时剪除墙体部分，需先选择剪切边界，再点击要修剪的对象，结合“栏选（F）”或“窗交（C）”可批量操作。
• 延伸（EX）：将线段延伸至指定边界，例如将未闭合的墙体延伸至轴线交点。
• 偏移（O）：生成平行图形，如绘制墙体时先画轴线再偏移出墙体厚度（通常240mm），或通过偏移生成踢脚线、窗帘盒等细节。
• 缩放（SC）：调整图块或图形的大小，如按比例放大缩小家具图块以匹配实际尺寸，需指定基点及缩放比例（输入比例因子或参照长度）。

尺寸标注命令

尺寸标注是施工图的核心,确保图纸的可读性和施工准确性。

• 线性标注（DLI）：标注水平或垂直方向的尺寸，如房间长宽、门窗洞口尺寸。
• 对齐标注（DAL）：标注倾斜对象的尺寸，如斜墙或楼梯段的长度。
• 连续标注（DCO）：基于已有标注进行连续线性标注，快速标注多个尺寸。
• 半径标注（DRA）：标注圆或弧的半径，适用于圆形家具或装饰构件。
• 编辑标注（ED）：修改标注文字内容，如将“2400”改为“2400mm”，或调整标注样式（字体、箭头大小等）。

图层管理命令

图层管理是CAD高效绘图的基础,可将不同类型的元素分类管理。

• 图层（LA）：创建新图层并设置属性，如“墙体”“家具”“标注”等图层，分别设置不同颜色、线型和线宽，墙体图层设为粗实线（0.3mm），标注图层设为细实线（0.1mm）。
• 图层状态管理：通过“图层特性管理器”控制图层的显示（开/关）、冻结（Thaw）、锁定（Lock）等状态，避免编辑时误操作无关图层。

块与属性定义命令

块命令可重复使用图形,提高绘图效率；属性定义则用于添加可编辑的文字信息。

• 创建块（B）：将常用图形（如沙发、床、门）定义为块，插入时只需调整比例和角度，避免重复绘制。
• 插入块（I）：调用已定义的块，通过“比例（S）”和“旋转（R）”参数调整大小和方向。
• 定义属性（ATT）：为块添加可编辑的文字，如“门编号M1”“房间名称主卧”，插入块时可直接输入属性值，用于标注门窗编号、材料说明等。

高级实用命令

高级命令能解决复杂绘图需求,提升专业度。

• 图案填充（H）：用于填充材质纹理，如地砖、木地板、墙面涂料，选择填充图案（如“ANSI31”表示斜线填充），设置比例控制疏密程度。
• 查询命令：
  • 距离（DI）：测量两点间距离，用于校核尺寸。
  • 面积（AA）：计算房间面积，选择对象或手动拾取点即可得出结果。
• 设计中心（ADC）：调用已有图形中的块、图层、样式等资源，避免重复劳动。
• 快速选择（QSELECT）：按属性（如颜色、图层）批量选择对象，例如快速选中所有“家具”图层上的图块进行统一调整。

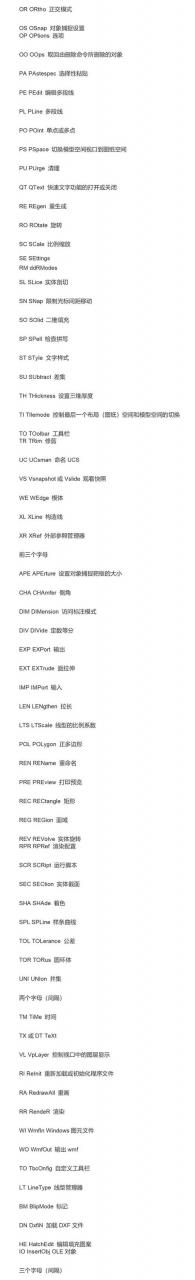

常用命令操作速查表

相关问答FAQs

Q1：如何快速绘制室内平面图的墙体？
A：绘制墙体通常采用“多线（ML）”命令，首先设置多线样式（MLSTYLE），定义墙体宽度（如240mm），然后使用“多线（ML）”沿轴线绘制墙体，绘制完成后，通过“多线编辑（MLEDIT）”命令处理墙体交接处的T型、十字型接头，确保闭合，若需修改墙体厚度，可直接编辑多线样式或使用“分解（X）”命令炸开后偏移调整。

Q2：CAD中如何批量修改相同类型对象的属性？
A：可通过“快速选择（QSELECT）”或“特性匹配（MA）”实现，方法一：输入“QSELECT”，在弹出的对话框中设置“应用到”为“整个图形”，“对象类型”为“多段线”或其他图层，“特性”为“颜色”，再设置“运算符”为“等于”及“值”，点击“确定”后选中所有符合条件的对象，在特性面板（Ctrl+1）中统一修改属性，方法二：使用“特性匹配（MA）”，选择源对象（如目标颜色、线型的对象），再点击需修改的对象，快速复制属性。
