CAD画多边形命令该怎么用？

在CAD软件中,绘制多边形是常用的基础操作之一，多边形命令（POLYGON）允许用户快速创建规则的多边形，如等边三角形、正方形、正五边形等，通过设置边数、大小和位置即可高效完成绘制，以下是关于CAD多边形命令的详细使用说明，包括功能特点、操作步骤、参数设置及实用技巧。

多边形命令的启动方式

在CAD中,启动多边形命令主要有以下三种方式：

1. 功能区操作：切换至“默认”选项卡，在“绘图”面板中找到“多边形”按钮（图标为正六边形），单击即可激活命令。
2. 命令行输入：在命令行直接输入“POLYGON”或简化命令“POL”，按回车键确认。
3. 菜单栏调用：若使用经典界面，可通过“绘图”→“多边形”路径打开命令。

多边形命令的核心参数与操作步骤

执行多边形命令后,命令行会提示“输入侧面数”，此时需指定多边形的边数（3-1024），默认为4（正方形），输入边数后，按回车键进入下一步，后续操作流程如下：

指定多边形的中心点

多边形可通过两种方式定位：内接于圆或外切于圆，首先需指定多边形的中心点（可通过鼠标点击或输入坐标确定），命令行会提示“输入选项 [内接于圆(I)/外切于圆(C)]”，默认为“内接于圆”。

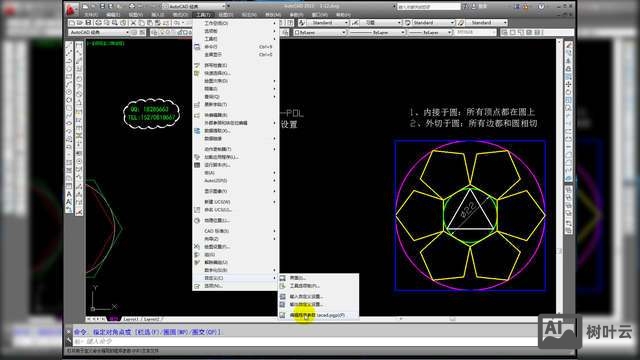

选择绘制模式：内接于圆（I）或外切于圆（C）

• 内接于圆（I）：多边形的顶点位于假设圆的圆周上，圆的半径等于中心点到顶点的距离，输入“I”后，需指定圆的半径（可通过输入数值或鼠标拖拽确定）。
• 外切于圆（C）：多边形的边与假设圆相切，圆的半径等于中心点到边的垂直距离，输入“C”后，同样需指定半径。

指定半径或边长

• 半径模式：直接输入半径值，多边形将根据中心点和半径自动生成。
• 边长模式：若需通过边长绘制多边形，可在指定中心点后输入“E”（边长），然后依次指定边的两个端点，此模式适用于已知边长或需精确控制边位置的场景。

操作示例（以绘制正六边形为例）

1. 输入命令“POL”，按回车键。
2. 输入边数“6”，按回车键。
3. 指定中心点（如坐标“100,100”）。
4. 选择“内接于圆”（直接按回车键确认默认选项）。
5. 输入半径“50”，按回车键，完成正六边形绘制。

多边形命令的高级参数设置

边数范围与精度

• 边数范围：3-1024，理论上可绘制接近圆形的多边形（如边数≥100时，视觉上接近圆）。
• 精度控制：半径或边长支持小数输入，确保尺寸精确。

多边形的旋转角度

绘制多边形时,可通过“旋转”参数调整其方向，命令行提示“指定圆的半径”后，输入“R”进入旋转选项，输入旋转角度（如30°），多边形将绕中心点旋转指定角度。

动态预览功能

CAD 2016及以上版本支持动态预览：移动鼠标时，多边形会实时显示大小和形状，便于直观调整。

多边形命令的实用技巧

1. 快速绘制正方形：默认边数为4，直接指定中心点和半径即可生成正方形。
2. 通过边长绘制：若已知多边形的边长，使用“边长（E）”模式可快速定位，例如绘制等边三角形时，输入边长后指定两点即可。
3. 多边形编辑：绘制完成后，可使用“拉伸（STRETCH）”或“夹点编辑”调整大小和位置；通过“分解（EXPLODE）”可将多边形分解为独立线段。

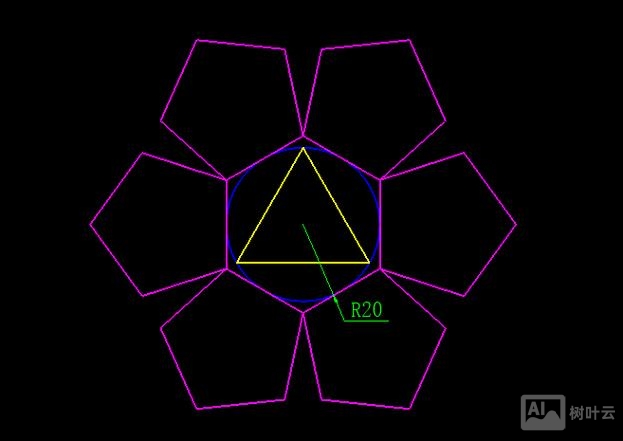

4. 与其他命令结合：例如使用“阵列（ARRAY）”命令将多边形进行环形阵列，可快速生成复杂图案。

多边形命令的常见问题与解决方案

1. 问题：绘制多边形时，边数输入无效（如输入非整数或超出范围）。
   解决：确保边数为3-1024的整数，若输入错误，命令行会提示“需要数字值”，需重新输入。

2. 问题：多边形位置或大小不符合预期。
   解决：检查是否正确选择了“内接于圆”或“外切于圆”模式，或通过“对象捕捉”功能确保中心点定位准确；若需调整，使用“夹点编辑”直接拖拽顶点或中心点。

多边形命令与其他绘图命令的区别

相关问答FAQs

Q1：如何绘制倾斜的正五边形？
A：绘制正五边形时，在指定中心点后，输入半径值前，先输入“R”选择旋转选项，然后输入倾斜角度（如15°），再输入半径即可生成倾斜的正五边形。

Q2：多边形绘制后如何单独修改其中一条边的长度？
A：使用“分解（EXPLODE）”命令将多边形拆分为独立线段，然后选中需修改的边，通过“拉伸（STRETCH）”或“夹点编辑”调整长度，最后重新闭合多边形（若需恢复整体性，可使用“多段线编辑（PEDIT）”命令合并线段）。
