CAD字体命令是什么？

在CAD软件中，字体命令是用于控制文字样式、字符显示及字体替换的核心功能，其核心命令为STYLE（或ST），通过该命令，用户可以创建、修改和管理文字样式，包括设置字体文件、文字高度、宽度比例、倾斜角度等参数，确保图形中的文字符合规范要求，以下将从命令功能、操作步骤、参数详解、常见问题及解决方案等方面进行详细说明。

字体命令的基本功能

STYLE命令主要用于定义文字样式，每个文字样式包含一组字符定义（如字体、大小、效果等），用户可在创建文字时选择不同的样式，实现多样化文字显示,其核心作用包括：

1. 字体选择：支持TrueType字体（如宋体、Arial）和AutoCAD编译型字体（.shx文件）。
2. 样式管理：创建、删除、重命名文字样式,并设置当前样式。
3. 效果控制：调整文字的颠倒、反向、垂直等特殊效果。
4. 兼容性处理：通过字体映射文件解决字体缺失或替换问题。

执行字体命令的操作步骤

1. 启动命令：在命令行输入STYLE或ST，按回车键；或通过“格式”菜单选择“文字样式”。
2. 打开对话框：系统弹出“文字样式”对话框,默认显示当前样式或Standard样式。
3. 新建样式：点击“新建”按钮，输入样式名称（如“工程字体”）,确定后进入编辑状态。
4. 设置参数：
   • 字体名：在“字体”区域下拉菜单中选择字体，如“gbenor.shx”（欧洲工程字体）或“宋体”。
   • 使用大字体：勾选此项后，可选择编译型大字体（如gbcbig.shx）,用于支持中文显示。
   • 高度：输入文字高度，若设为0,创建文字时需单独指定高度。
   • 宽度比例：默认为1，调整可改变文字宽度（如0.7为压缩显示）。
   • 倾斜角度：输入倾斜值（如15°），正值向右倾斜,负值向左倾斜。
   • 效果：勾选“颠倒”“反向”或“垂直”复选框,可生成特殊效果文字。
5. 应用与关闭：点击“应用”保存样式,关闭对话框后即可在图形中使用该样式。

参数详解与注意事项

1. 字体类型选择：

   • TrueType字体：Windows系统自带字体，显示效果美观，但文件较大,可能影响图形性能。
   • .shx字体：AutoCAD专用字体，文件小、加载快，适合工程制图,但需确保字体文件存在于CAD支持路径中。
   • 大字体：仅适用于.shx字体，用于支持非ASCII字符（如中文），需勾选“使用大字体”后选择对应文件（如gbcbig.shx）。

2. 高度与比例设置：

   • 高度为0：适用于需要灵活调整文字高度的场合,如标注文字。
   • 固定高度：若需统一文字高度（如标题文字）,可直接设置非0值。

3. 字体替换与映射：


   （图片来源网络，侵删）
   • 当打开图形时缺少字体，系统会弹出“指定字体给样式”对话框,用户可选择替换字体或取消。
   • 可通过“选项”>“文件”>“文本编辑器、词典和字体文件名”>“字体映射文件”自定义字体映射（.fmp文件）,实现自动替换。

4. 样式冲突解决：

   若重命名或删除系统默认的Standard样式，可能导致部分文字显示异常,建议新建样式而非修改默认样式。

常见问题及解决方案

1. 文字显示为问号或乱码：

   • 原因：字体文件缺失或未加载大字体。
   • 解决：检查字体路径，确保.shx文件存在；对于中文，需勾选“使用大字体”并选择gbcbig.shx。

2. 文字样式无法修改：


   （图片来源网络，侵删）
   • 原因：样式被当前图形中的文字引用,或被外部参照依赖。
   • 解决：删除或替换引用该样式的文字，或使用“-PURGE”命令清理未使用的样式。

字体命令的高级应用

1. 创建注释性样式：
   在“文字样式”对话框中勾选“注释性”，可使文字根据视口比例自动调整大小,适用于多比例布局。

2. 自定义字体文件：
   通过AutoCAD提供的“字体编辑器”工具（需单独安装）可修改.shx字体,或使用第三方工具创建TrueType字体。

3. 批量替换样式：
   使用-STYLE命令的命令行模式，结合脚本文件（.scr）可批量修改图形中的文字样式,提高效率。

字体命令与其他文字功能的关联

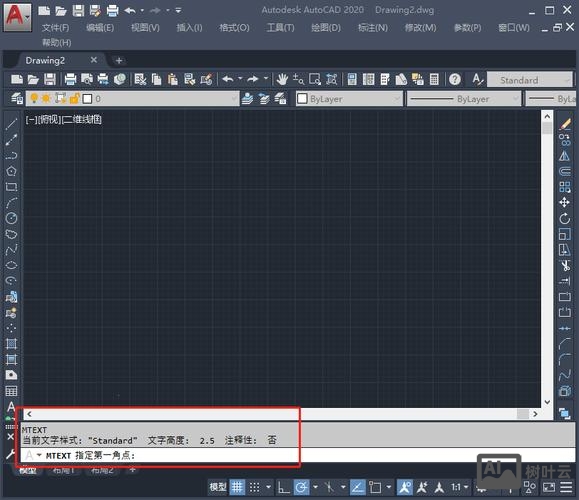

• 单行文字（TEXT）与多行文字（MTEXT）：均依赖文字样式，但MTEXT支持更多格式选项，如段落、颜色、背景遮罩等。
• 文字标注（DIMENSION）：尺寸文字的样式由当前标注样式控制，需在“标注样式管理器”中关联文字样式。
• 属性块（BLOCK）：块属性的文字样式需在“属性定义”中单独设置,与块本身的样式无关。

不同CAD版本的差异

• AutoCAD经典模式：通过“文字样式”对话框管理样式。
• AutoCAD 2020及以后版本：功能区提供“注释”选项卡，可直接在“文字样式”面板中快速设置。
• CAD其他软件：如中望CAD、浩辰CAD等，功能与AutoCAD基本一致,但界面位置可能略有差异。

最佳实践建议

1. 统一标准：在项目中创建统一的文字样式命名规范（如“标题-10”“说明-5”）,避免样式过多导致混乱。
2. 备份字体文件：将.shx字体文件与图形一同保存,确保跨设备打开时字体正常显示。
3. 定期清理：使用PURGE命令删除未使用的文字样式,减少文件体积。

相关问答FAQs

问题1：为什么CAD中文字显示为“？？？？”，如何解决？
解答：通常是因为图形中使用的字体文件在当前系统中不存在，解决方法：

1. 打开图形时，在弹出的“指定字体给样式”对话框中选择替代字体（如“gbcbig.shx”）。
2. 通过“选项”>“文件”>“字体映射文件”编辑.fmp文件，添加自动替换规则（如将“*.shx”替换为“gbcbig.shx”）。
3. 从其他电脑复制缺失的字体文件到CAD的字体支持目录（如“C:\Program Files\Autodesk\AutoCAD 2023\Fonts”）。

问题2：如何快速修改图形中所有文字的样式？
解答：可通过以下方法批量替换：

1. 使用QSELECT命令选择所有文字对象（类型设为“文字”或“多行文字”）。
2. 在“特性”面板（Ctrl+1）中修改“文字样式”为新的样式名称。
3. 对于大量图形，可编写脚本文件（.scr），内容如下：

   -STYLE
   旧样式名 新样式名 Y

   然后在命令行输入“SCRIPT”运行脚本文件,实现批量替换。
