CAD刷新线条命令是什么？

在CAD软件中,刷新线条命令是解决图形显示异常、更新视图或修复临时性显示错误的重要功能，无论是由于图形复杂、操作频繁还是软件兼容性问题，线条显示卡顿、残影、缺失或颜色异常等情况都可能出现，此时通过刷新命令可以快速恢复图形的正常显示状态，以下从命令类型、操作方法、适用场景及注意事项等方面详细解析CAD刷新线条的相关操作。

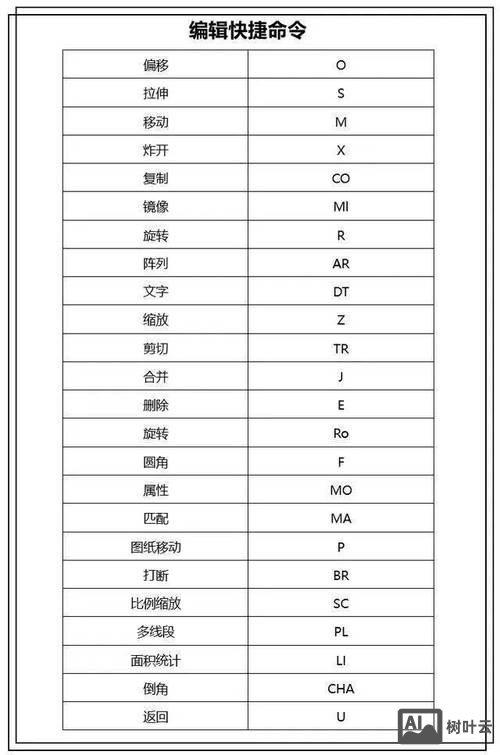

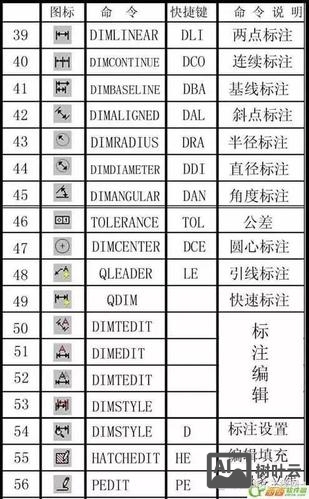

刷新线条的核心命令及操作方法

CAD软件中刷新线条的功能主要通过以下命令实现,不同版本的CAD（如AutoCAD、浩辰CAD等）可能存在细微差异，但核心逻辑一致。

REDRAW（重画）命令

• 功能：快速刷新当前视口中的图形，清除临时标记（如十字光标痕迹、删除残留）但不重新计算图形数据。
• 操作方法：
  • 命令行输入REDRAW或简写R，按回车键。
  • 快捷键Ctrl+R（部分版本支持）。
• 适用场景：适用于因鼠标操作残留的临时显示痕迹，如拖动图形后留下的残影、使用夹点编辑后的视觉残留等，该命令执行速度快，但不涉及图形数据库的重新生成，无法解决因图层关闭或冻结导致的线条缺失问题。

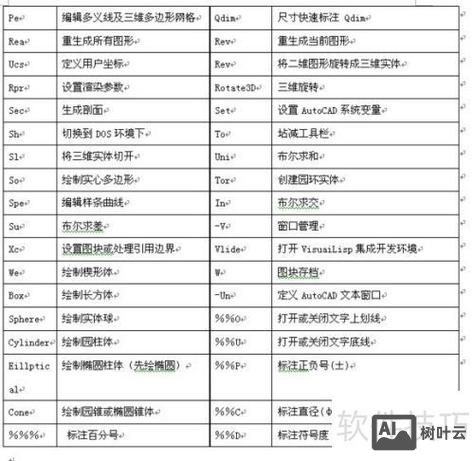

REGEN（重生成）命令

• 功能：重新计算并生成整个图形的数据库，刷新所有视口的显示，包括线条的平滑度、填充图案、复杂对象的精度等。
• 操作方法：
  • 命令行输入REGEN或简写RE，按回车键。
  • 菜单栏：选择“视图”→“重生成”。
• 适用场景：当图形出现严重显示异常（如线条断裂、填充图案错位、尺寸标注文字异常）或缩放/平移后图形失真时，REGEN可通过重新计算图形数据彻底解决问题，但该命令执行速度较慢，尤其对于大型复杂图形，可能需要等待较长时间。

REGENALL（全部重生成）命令

• 功能：与REGEN类似，但会刷新所有打开的视口，而非当前活动视口。
• 操作方法：
  • 命令行输入REGENALL，按回车键。
  • 菜单栏：选择“视图”→“全部重生成”。
• 适用场景：多视口布局中，若部分视口显示异常，使用REGENALL可一次性修复所有视口的显示问题，避免逐个视口刷新的繁琐操作。

VIEWRES（视图分辨率）命令

• 功能：控制圆、圆弧等曲线的平滑度，通过调整分辨率值改善线条显示质量。
• 操作方法：
  • 命令行输入VIEWRES，按回车键。
  • 根据提示输入圆的缩放百分比（默认为100，范围1-20000）和是否快速缩放（通常选择“是”）。
• 适用场景：当圆或圆弧显示为多边形锯齿状时，提高VIEWRES值可使曲线更平滑，但过高值可能影响性能，需注意，该命令仅影响显示，不影响实际打印精度。

图层状态管理

• 功能：通过图层的开启/关闭、解冻/冻结、锁定/解锁控制线条显示。
• 操作方法：
  • 使用“图层特性管理器”（LAYER命令或快捷键LA），调整图层状态。
  • 快速操作：选中对象，点击“图层”工具栏的对应图层按钮。
• 适用场景：当特定线条不显示时，需检查其图层是否被关闭或冻结，关闭图层仅隐藏对象，不影响图形性能；冻结图层则不参与计算，适合大型图形的显示优化。

刷新命令的适用场景对比

为更直观地区分各命令的使用场景,可通过下表总结：

操作注意事项

1. 性能优化：对于大型复杂图形，频繁使用REGEN或REGENALL可能导致卡顿，建议优先使用REDRAW，并通过关闭不必要图层、简化复杂对象（如将多段线转为直线）来提升性能。
2. 命令组合使用：若REDRAW无法解决问题，可尝试REGEN；若问题出现在特定视口，优先使用REGEN而非REGENALL以节省时间。
3. 软件设置：在“选项”对话框的“显示”选项卡中，可勾选“实时缩放”“动态输入”等选项，减少刷新时的显示延迟。
4. 外部参照与块：当图形包含外部参照（XREF）或复杂块时，刷新可能需等待外部参照加载，建议先卸载不必要的参照再操作。

相关问答FAQs

问题1：为什么使用REDRAW命令后，部分线条仍然显示异常？
解答：REDRAW仅清除临时显示痕迹，无法修复因图形数据库错误（如对象损坏、坐标异常）导致的显示问题，此时需尝试REGEN命令重新生成图形数据，或检查对象所在图层是否被关闭/冻结，若问题依旧，可能需通过“修复”命令（AUDIT）检查并修复图形错误。

问题2：如何避免CAD频繁刷新导致卡顿？
解答：可通过以下方法优化：

1. 简化图形：用直线替代复杂曲线，分解超大块对象。
2. 图层管理：关闭/冻结不常用的图层，避免显示过多无关对象。
3. 硬件加速：在“选项”→“系统”→“图形性能”中启用硬件加速。
4. 禁用自动重生成：在命令行输入REGENAUTO，选择“关”，避免软件自动触发重生成。
5. 使用轻量级插件：如“清理”命令（PURGE）删除未使用的样式、块等冗余数据。

通过合理选择刷新命令并结合图形优化技巧,可有效解决CAD线条显示问题，提升绘图效率。
