CAD查看面积命令是什么？

在CAD软件中,查看面积是绘图过程中常用的操作之一，无论是建筑设计、机械制图还是室内装修，准确计算面积都是确保设计合理性和成本控制的关键，CAD提供了多种命令和方法来查看面积，用户可以根据绘图需求选择最合适的方式，以下将详细介绍常用的面积查看命令及其操作步骤、适用场景和注意事项。

AREA命令：基础面积计算工具

AREA命令是CAD中最直接、最常用的面积计算命令，主要用于查询封闭图形的面积和周长，操作步骤如下：

1. 启动命令：在命令行输入AREA并按回车，或通过菜单栏“工具-查询-面积”进入。
2. 选择对象：命令行提示“指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)]”，此时有两种常用方式：

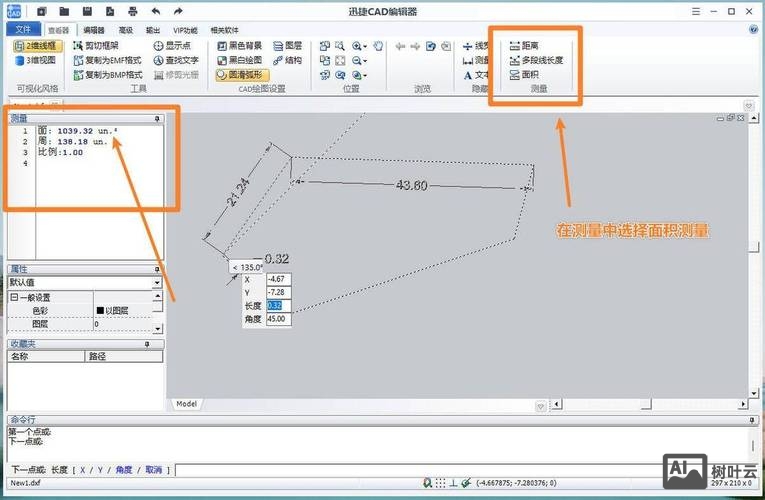

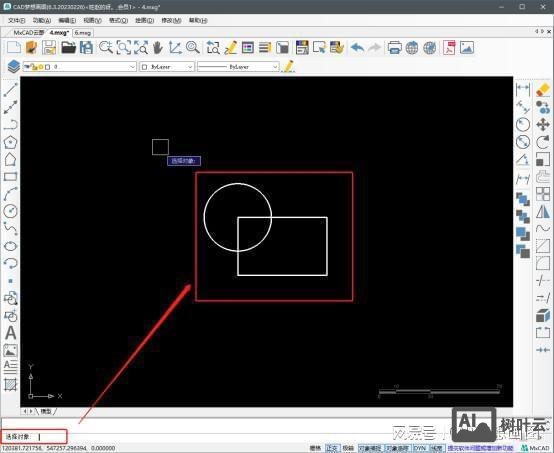

   • 手动绘制边界：依次点击封闭图形的各个角点，系统自动连接成多边形并计算面积，计算一个四边形的面积，需依次点击四个顶点，按回车后即可显示面积和周长。
   • 选择封闭对象：输入O并回车，然后点击已绘制的封闭图形（如多段线、圆、矩形等），系统直接计算该对象的面积，此方法要求图形必须完全封闭，若有缺口则会导致计算错误。

注意事项：

• 使用手动绘制边界时,需确保角点顺序正确（顺时针或逆时针均可，但需避免交叉）。
• 对于复杂图形（如带圆角的矩形），建议先将其转换为多段线（使用PEDIT命令的“合并”选项），再通过O选项选择，以保证计算精度。

LIST命令：查看对象属性信息

LIST命令主要用于查询对象的详细属性,包括面积、图层、线型等，操作步骤：

1. 输入LIST并回车，选择要查询的对象（如多段线、圆等）。
2. 按回车后,系统会弹出文本窗口，显示对象的面积、周长等数据，LIST命令的优势在于可同时查看多个对象的属性，适合批量查询。

适用场景：当需要同时获取对象的多个属性（如面积、坐标、图层信息）时，LIST命令比AREA命令更高效。

BOUNDARY命令：生成封闭区域后计算面积

对于由多条线段围成的非封闭区域,可通过BOUNDARY命令快速生成封闭多段线，再结合AREA命令计算面积，操作步骤：

1. 输入BOUNDARY（或快捷键BO），弹出“边界创建”对话框。
2. 在“对象类型”中选择“多段线”，点击“拾取点”，在需要计算的区域内部点击，系统自动生成封闭边界。
3. 使用AREA命令的O选项选择生成的多段线，即可得到面积。

注意事项：BOUNDARY命令生成的边界可能与原图形存在微小误差，需检查生成的多段线是否与原区域完全重合。

属性查询（PROPERTIES命令）

PROPERTIES命令可查看和编辑对象的属性,包括面积，操作步骤：

1. 选择对象,输入PROPERTIES（或快捷键Ctrl+1），打开属性面板。
2. 在面板中“几何图形”类别下，可直接查看面积、周长等数据，此方法无需输入命令，适合快速查看单个对象的属性。

三维实体面积计算（AREA命令的“选项”功能）

对于三维实体,需使用AREA命令的“对象”选项，但前提是实体必须为面域（REGION）或三维实体（SOLID），操作步骤：

1. 将三维对象转换为面域：使用REGION命令选择三维实体的表面。
2. 输入AREA，选择O选项，点击面域对象即可计算面积。

面积计算的精度与单位设置

• 精度设置：在命令行输入UNITS，打开“图形单位”对话框，在“精度”选项中设置小数位数，确保计算结果符合需求。
• 单位转换：若需将面积单位从平方米转换为平方英尺，可在计算结果后手动乘以转换系数（1平方米≈10.764平方英尺），或使用SCALE命令调整图形比例后重新计算。

批量面积计算技巧

对于多个相同类型的图形（如多个房间），可使用以下方法批量计算面积：

1. 使用QSELECT（快速选择）按图层或对象类型选择所有目标对象。
2. 输入LIST命令，在文本窗口中查看所有对象的面积信息，并复制到Excel中进行汇总。

常见问题与解决方法

1. 提示“必须为闭合对象”：检查图形是否有未闭合的缺口，使用BOUNDARY命令生成封闭边界或用PEDIT命令合并多段线。
2. 面积计算结果为负数：通常是由于角点输入顺序混乱（如顺时针与逆时针混合），重新按顺序点击角点即可解决。

相关问答FAQs

Q1：为什么用AREA命令计算不规则图形面积时结果不准确？
A：可能原因包括图形未完全闭合、存在重叠线条或角点顺序错误，解决方法：使用BOUNDARY命令生成封闭边界，或通过PEDIT命令的“合并”选项将线条转换为闭合多段线后再计算。

Q2：如何将CAD中计算的面积数据导出到Excel？
A：使用LIST命令查询对象面积后，在文本窗口中全选结果（Ctrl+A），复制到Excel中，也可通过AutoLISP插件（如“Area Export”）实现一键导出，提高效率。
