CAD转换命令行有哪些高效操作技巧？

在CAD软件中,命令行是高效操作的核心，掌握转换相关的命令行指令能大幅提升工作效率，转换操作涉及格式、单位、坐标、对象类型等多维度内容，以下将详细解析常用转换命令行的功能与使用方法。

（图片来源网络，侵删）

格式转换类命令
CAD中不同格式文件的转换可通过命令行直接实现，将DWG文件转换为DXF格式，可使用DXFOUT命令，执行后输入文件名并选择版本（如R14、2000等），系统自动完成转换，若需将模型空间布局转换为独立DWG文件，可用LAYOUTOUT命令，选择要导出的布局后指定保存路径，对于三维模型转换为二维视图，FLATSHOT命令可生成投影图，通过命令行设置输出文件类型（DWG/DWF/PDF）和精度参数。EXPORT命令支持将CAD对象导出为通用格式（如STL、WMF），执行时需指定对象选择和输出格式选项。

单位与比例转换

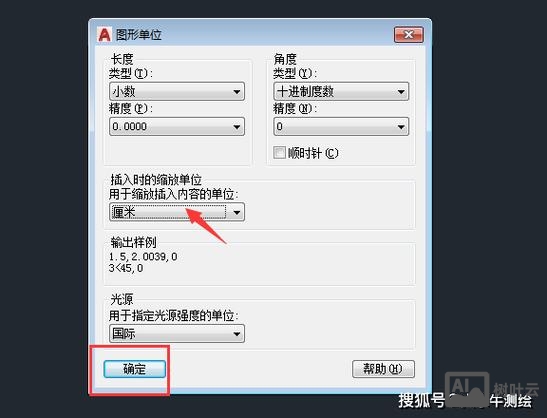

单位不匹配是常见问题，-UNITS命令（带减号为命令行模式）可快速修改单位类型，执行后依次选择单位（科学、小数等）、精度、角度单位及方向，系统自动缩放现有对象，比例转换方面，SCALE命令结合参考点可实现精确缩放，例如输入SCALE选择对象后，指定基点，再输入R选择参考长度并输入新长度，系统自动计算比例因子，若需将模型空间比例转换为图纸空间比例，可用PSSCALE命令调整视口比例因子。

坐标转换
坐标转换在跨图纸协作中至关重要。UCS命令用于管理用户坐标系，通过UCS命令的OB选项可对象对齐坐标系，3选项可三点定义坐标系，对于绝对坐标与相对坐标的转换，符号前缀表示相对坐标（如@10,5），直接输入X,Y则为绝对坐标，地理坐标转换需使用GEOMARK命令添加控制点，再通过MAPCONNECT关联地理数据，实现CAD坐标与经纬度的映射。

对象类型转换
CAD中不同对象类型可通过命令行互转，将多段线转换为直线，用EXPLODE（X命令）分解对象；将直线转换为多段线，用PEDIT命令的J选项合并，文本转换方面，TXT2MTXT命令可将单行文本合并为多行文本，而MIRRTEXT变量控制镜像文本的可读性（值为0时保持文本方向），块转换可通过BLOCKTOXREF将块参照外部参照，或XREFTOBLOCK反向操作。

（图片来源网络，侵删）

批量转换技巧
针对大量文件转换，可结合脚本文件（.scr）或AutoLISP程序，创建包含-OPEN、DXFOUT、-QUIT命令的脚本，通过SCRIPT命令批量执行，AutoLISP中(command "DXFOUT" "filename.dxf" "d" "n")可实现自定义转换逻辑，适用于特定格式或参数需求。

命令行参数优化
转换命令可通过参数优化输出效果，如DXFOUT命令中，F参数可过滤对象类型，E参数可导出选定对象而非整个图形。PLOT命令转换PDF时，DWG to PDF.pc3配置文件可设置分辨率、色彩模式等参数，确保输出质量。

相关问答FAQs：

问：如何通过命令行将DWG文件批量转换为PDF？
答：可使用脚本文件实现，新建文本文档，输入以下内容：
（图片来源网络，侵删）
```
-OPEN "路径\文件1.dwg"
-PLOT
打印机名称 "DWG To PDF.pc3"
打印到文件 是
输出文件名 "路径\文件1.pdf"
-QUIT
```
保存为.scr格式（如convert.scr），在CAD命令行输入SCRIPT并选择该脚本，重复操作或编写循环脚本即可批量转换。
问：命令行转换时如何保留图层属性？
答：在DXFOUT命令中，输入O选项选择“对象”类型，或使用DXFOUT命令的L参数指定保留图层。DXFOUT "output.dxf" "L" "图层1,图层2"，仅导出指定图层内容，确保转换前未冻结或锁定目标图层，避免数据丢失。
