CAD文字编辑命令有哪些？

在CAD软件中,文字编辑是绘图过程中不可或缺的重要环节，无论是标注尺寸、填写技术说明还是添加注释，都需要通过文字编辑命令来完成，熟练掌握CAD文字编辑命令，能够显著提升绘图效率和图纸质量，以下将从基础命令、高级功能、实用技巧及注意事项等方面，详细解析CAD文字编辑的相关操作。

基础文字编辑命令

CAD的文字编辑命令主要分为文字创建与文字修改两大类,其中最常用的基础命令包括TEXT（单行文字）、MTEXT（多行文字）和DDEDIT（文字编辑）。

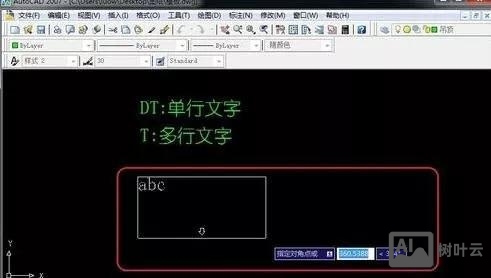

单行文字（TEXT）

单行文字命令用于创建简短的文本内容,每条文字行独立存在，可单独编辑，执行方式包括：命令栏输入“TEXT”或“T”后回车，或通过“注释”选项卡→“文字”面板→“单行文字”。
执行命令后，需依次指定文字起点、文字高度、旋转角度，然后输入内容并回车，若需换行，需再次执行命令创建新的单行文字，单行文字的优势在于占用系统资源少，适合标注尺寸、符号等短文本，但缺点是无法直接处理多段落内容。

多行文字（MTEXT）

多行文字命令适用于创建复杂的文本段落,支持自动换行、分栏、插入符号等格式设置，执行方式：命令栏输入“MTEXT”或“MT”后回车，或通过“注释”选项卡→“文字”面板→“多行文字”。
执行命令后，需拖拽文本框区域，弹出“文字编辑器”选项卡，在此界面中，可设置字体、字高、颜色、对齐方式，还可通过“段落”面板调整行距、缩进，插入“符号”或“字段”（如日期、图纸编号等），多行文字的编辑类似Word软件，适合添加技术要求、施工说明等长文本内容。

文字编辑（DDEDIT）

DDEDIT是修改已有文字内容的核心命令,适用于单行文字和多行文字，执行方式：命令栏输入“DDEDIT”或“ED”后回车，或通过“双击文字”直接编辑。

• 若编辑单行文字,双击后直接修改内容，修改后回车即可；
• 若编辑多行文字,双击后会弹出“文字编辑器”选项卡，可进行格式调整和内容修改，通过“特性”面板（快捷键“Ctrl+1”）也可修改文字的图层、颜色、字高等属性，适用于批量调整文字样式。

文字样式与格式控制

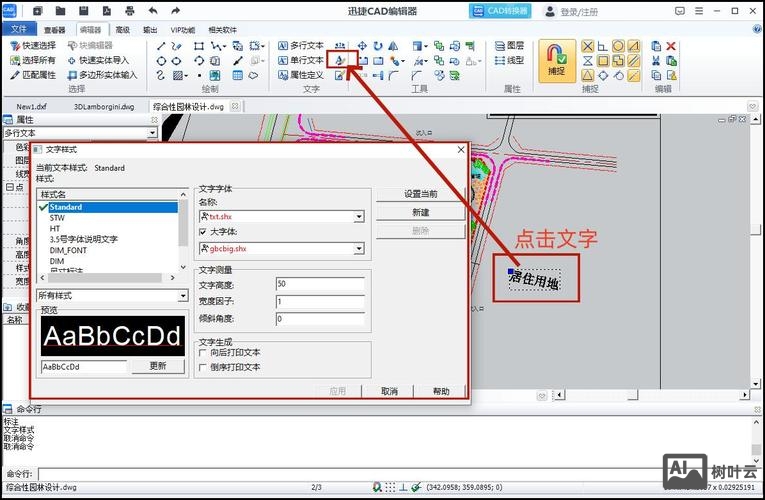

文字的外观由“文字样式”决定，合理设置文字样式是保证图纸规范性的关键，通过“注释”选项卡→“文字”面板→“文字样式”按钮（或命令栏输入“STYLE”），可打开“文字样式”对话框，进行以下设置：

在机械制图中,通常需设置“汉字”样式（字体为“gbcbig.shx”，字高3.5）和“数字”样式（字体为“txt.shx”，字高2.5），并确保文字样式与国家标准（如GB/T 14691-1993）一致。

高级文字编辑功能

文字查找与替换（FIND）

当图纸中存在大量相同文字需批量修改时,使用“查找和替换”命令可大幅提升效率，执行方式：命令栏输入“FIND”，或通过“注释”选项卡→“文字”面板→“查找”。
在弹出的对话框中，输入“查找内容”和“替换为”，可选择搜索范围（整个图形或当前选择集），并可设置匹配选项（如匹配大小写、全字匹配），将图纸中“Φ50”批量替换为“Φ60”，避免手动遗漏。

文字对齐与调整

文字的对齐方式直接影响标注的美观性,通过“文字编辑器”选项卡→“段落”面板，可设置单行文字的“对正”方式（如左对齐、居中、右对齐），或多行文字的“段落对齐”（如两端对齐、分散对齐），使用“夹点编辑”功能：选中文字后，拖拽文字边框上的夹点，可快速调整文字位置和旋转角度，无需输入命令。

文字与表格的联动

在CAD中,表格可视为多行文字的扩展形式，通过“TABLE”命令创建表格后，双击单元格可直接编辑文字内容，若需将外部文本（如Excel数据）导入表格，可复制Excel内容，在CAD表格中右键选择“粘贴”，或通过“数据链接”功能实现动态更新，确保数据一致性。

实用技巧与注意事项

1. 文字显示问题：若文字显示为“？”或方框，通常因字体缺失导致，需在“文字样式”中替换为系统自带的字体（如“txt.shx”），或安装对应字体文件。
2. 比例协调：在模型空间绘图时，文字高度需根据出图比例调整，1:100比例出图时，若希望打印文字高度为3mm，则模型空间中字高应设置为300（3×100）。
3. 图层管理：文字应放置在独立的文字图层（如“TEXT”），便于控制显示、打印和修改，避免与图形图层混杂。
4. 拼写检查（SPELL）：执行“SPELL”命令可检查文字拼写错误，支持添加自定义词典，避免技术术语标注错误。

相关问答FAQs

Q1：CAD中如何批量修改文字的高度？
A1：可通过两种方式实现：
① 特性匹配（MATCHPROP）：选择一个高度正确的文字作为源对象，执行“MATCHPROP”命令，点击需修改高度的文字，即可快速统一高度；
② 全局查找替换（FIND）：执行“FIND”命令，在“查找内容”中输入“*”（通配符），在“替换为”中输入“\H[高度值]；\P”（如“\H3.5；\P”），点击“全部替换”，可将所有文字高度修改为3.5。

Q2：多行文字中的段落间距如何调整？
A2：在“文字编辑器”选项卡中，选中需调整的段落，通过“段落”面板→“段落间距”按钮，选择“添加段落间距”或“删除段落间距”，或直接输入具体数值（如1.5倍行距），若需调整整个多行文字的行距，可在“段落”面板中设置“行距比例”或“行距类型”（如至少、精确）。
