CAD删除多余线命令有哪些高效用法？

在CAD软件中,删除多余线条是绘图过程中最常见的操作之一，无论是初学者还是资深设计师，都需要熟练掌握相关的删除命令和技巧，以提高绘图效率和准确性，CAD提供了多种删除方式，从基础的单一删除到批量筛选删除，每种方法都有其适用场景，下面将详细介绍这些命令的使用方法、操作步骤及注意事项。

最基础的删除命令是“ERASE”（快捷键E），该命令主要用于删除选中的单个或多个对象，操作步骤非常简单：在命令行输入“E”并回车，或者点击“修改”工具栏中的“删除”图标，然后选择需要删除的对象，可以逐个点击选择，也可以使用窗口选择（从左到右拖拽选择完全位于窗口内的对象）或窗交选择（从右到左拖拽选择与窗口相交的所有对象），选择完成后按回车键或点击鼠标右键确认，即可完成删除操作，需要注意的是，使用“ERASE”命令时，如果误删了对象，可以通过“UNDO”（快捷键U）命令或“标准”工具栏中的“放弃”图标立即撤销操作，这是最常用的纠错方式。

当需要删除与特定对象相关的所有对象时,可以使用“DELETE”命令，但更常用的是“SELECT”命令结合“ERASE”命令，如果需要删除图层上的所有线条，可以先输入“SELECT”命令，然后在命令行提示下输入“P”（Previous）选择上次选择的对象，或输入“L”（Last）选择最后创建的对象，但更高效的方法是使用“FILTER”（快捷键FI）命令，打开“快速选择”对话框（可以通过“工具”菜单下的“快速选择”选项或输入“QSELECT”命令），在“应用到”下拉菜单中选择“整个图形”或当前选择集，在“对象类型”中选择“直线”或“多段线”等特定类型，在“特性”中选择“图层”，在“运算符”中选择“=等于”，在“值”中选择目标图层，点击“确定”后即可选中该图层上的所有对象，然后使用“ERASE”命令删除，这种方法适用于批量删除同一类型或同一属性的对象，避免逐个选择的繁琐。

对于更复杂的删除需求,例如删除图形中的所有未使用的图层、块、线型或文字样式，可以使用“PURGE”命令（快捷键PU），打开“清理”对话框后，可以勾选“确认要清理的每个项目”选项，然后点击“全部清理”按钮，CAD会自动扫描并提示删除未被引用的项目，需要注意的是，“PURGE”命令无法删除包含对象的图层或被其他对象依赖的样式，因此在使用前应确保图形中确实存在冗余项，对于嵌套的块或外部参照中的对象，可能需要多次执行“PURGE”命令才能完全清理。

另一种高级删除技巧是使用“LAYISO”命令（图层隔离），当图形中包含多个图层时，如果只想保留某一图层的对象并删除其他图层，可以先输入“LAYISO”命令，选择要保留的图层上的任意对象，此时其他图层将被暂时关闭或冻结，然后使用“SELECT”命令选择所有可见对象（按Ctrl+A），再执行“ERASE”命令删除，最后输入“LAYUNISO”命令恢复所有图层，这种方法可以快速隔离目标对象，避免误删其他图层的内容，需要注意的是，图层隔离后，未选中的图层会被隐藏，删除前务必确认当前显示的对象是需要删除的对象。

在处理复杂交叉线条时,可以使用“TRIM”（修剪）命令（快捷键TR）或“BREAK”（打断）命令来删除多余部分，而不是直接删除整个对象。“TRIM”命令需要先选择剪切边，然后选择要修剪的对象，例如两条相交的直线，选择其中一条作为剪切边，点击另一条直线的多余部分即可删除该部分。“BREAK”命令则可以将对象在指定点处打断并删除一部分，输入“BREAK”命令后选择对象，指定第一个打断点，再指定第二个打断点，两点之间的部分将被删除，如果只需要打断对象而不删除部分，可以在指定第二个打断点时输入“@”符号，表示与第一个点相同。

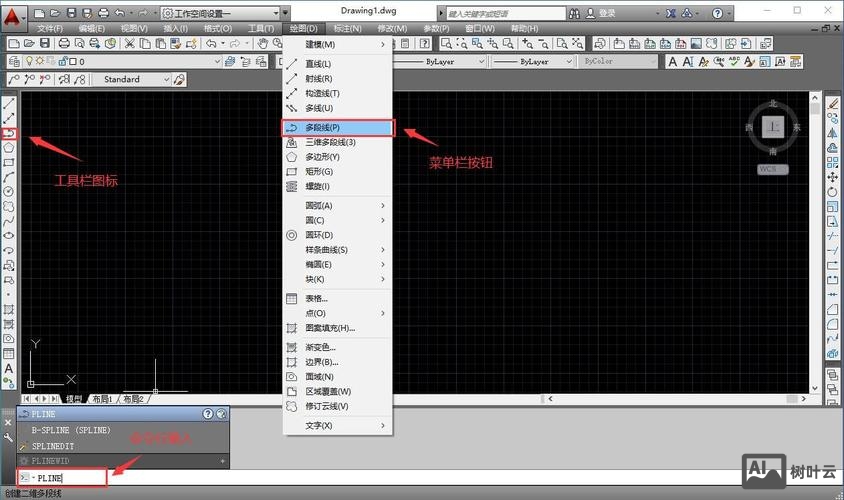

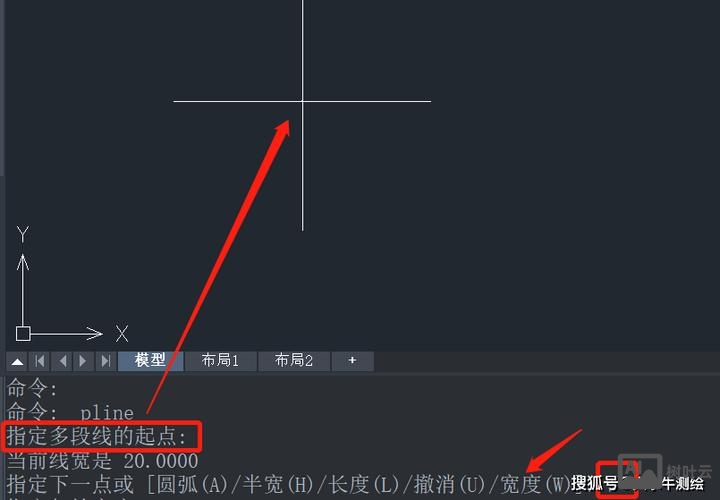

对于多段线、样条曲线等复合对象，可以使用“PEDIT”命令（快捷键PE）进行编辑，输入“PEDIT”命令后选择对象，在弹出的菜单中选择“编辑顶点”（E），然后使用“下一个”（N）和“上一个”（P）选项移动顶点标记，选择需要删除的顶点后输入“删除”（B）选项即可删除该顶点及相邻的线段，这种方法适用于精细调整对象的形状，删除不需要的线段部分。

在使用删除命令时,还需要注意选择集的准确性，如果误选了对象，可以在选择过程中按住Shift键点击已选对象将其从选择集中移除，CAD的“对象捕捉”功能（如端点、交点、垂足等）可以帮助用户精确选择对象，避免误选相邻对象，建议在绘图过程中开启“对象捕捉”和“动态输入”功能，以提高选择和操作的准确性。

对于大型复杂图形,直接使用“ERASE”命令删除对象可能会导致性能下降，此时可以先使用“BLOCK”命令将需要保留的对象创建为块，然后删除整个图形，再插入该块，这种方法可以快速清理图形中的冗余对象，使用“LAYOFF”命令（关闭图层）或“LAYFRZ”命令（冻结图层）暂时隐藏不需要的图层，可以减少屏幕显示的对象数量，提高删除操作的效率。

在实际应用中,删除多余线条的技巧需要根据图形的具体情况灵活选择，在机械制图中，删除多余的构造线可以使用“TRIM”或“BREAK”命令；在建筑平面图中，批量删除同一图层的墙体线可以使用“快速选择”命令；在清理图形文件大小时，“PURGE”命令是必不可少的工具，掌握这些命令的组合使用，可以大大提高绘图效率，减少错误操作。

相关问答FAQs

Q1：为什么使用PURGE命令后图形文件大小没有明显减少？
A1：可能是因为图形中存在未被彻底清理的嵌套块或外部参照对象，建议在执行PURGE命令前，先使用“AUDIT”命令检查并修复图形错误，然后多次执行PURGE命令（选择“清理嵌套项目”选项），并确保所有未被引用的样式、图层和块都已删除，如果图形中使用了外部参照或光栅图像，PURGE命令无法清理这些外部依赖项，文件大小可能不会显著减少。

Q2：如何快速删除图形中所有重叠的重复线条？
A2：CAD没有直接删除重复线条的命令，但可以通过以下方法实现：首先使用“SELECT”命令结合“FILTER”选项选择所有直线或多段线，然后输入“OVERKILL”命令（需加载“Express Tools”插件），在弹出的对话框中设置“公差”值（通常为0.01），勾选“优化直线、圆弧和多段线”等选项，点击“确定”后即可删除重叠的重复对象，如果没有安装Express Tools，也可以手动使用“TRIM”或“EXTEND”命令修剪重复线条，但效率较低。
