公司网络图设计，关键步骤与核心要素有哪些？

设计公司的网络图是一个系统性工程,需要结合业务需求、规模、安全性和未来扩展性进行规划，以下是详细的设计步骤和关键考量因素：

明确网络设计的目标和需求,需要梳理公司的组织架构、部门职能、业务流程，以及各岗位的网络访问需求，销售部门可能需要频繁访问外部客户系统，研发部门则需要高速稳定的内部网络环境用于代码开发和测试，而财务部门则对数据安全性要求极高，还需考虑公司规模，是小型的创业团队还是大型的跨区域企业，这将直接影响网络的复杂度和拓扑结构。

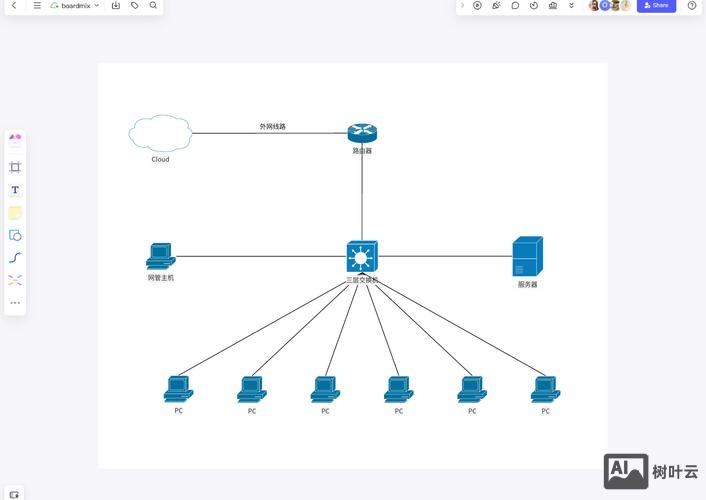

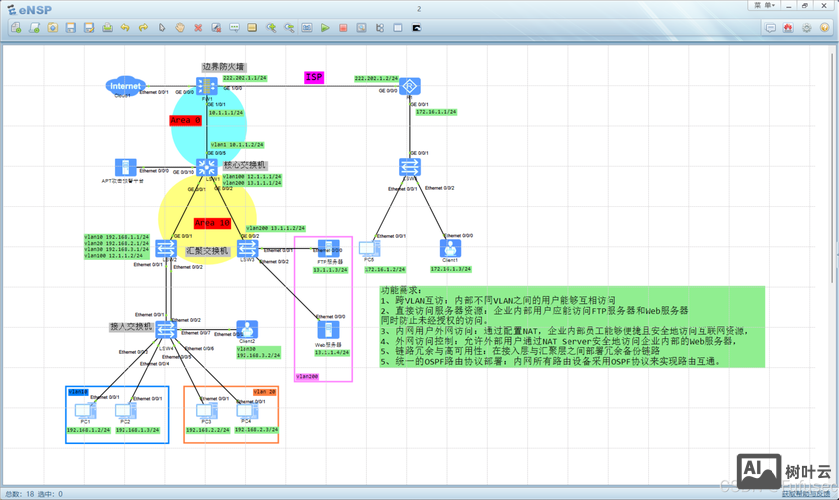

进行网络拓扑结构设计,网络拓扑是网络的基础骨架，常见的拓扑结构包括星型、树型、网状以及混合型，对于大多数中小型企业，树型拓扑结合星型结构是比较理想的选择，它既便于管理，又具有良好的扩展性，核心层通常由高性能的核心交换机组成，负责高速数据转发；汇聚层连接核心层与接入层，实现网络策略的部署和流量控制；接入层则直接连接终端设备，如电脑、打印机、IP电话等，在设计时，应确保核心层设备具备冗余能力，避免单点故障，例如采用双核心交换机做堆叠或VRRP（虚拟路由冗余协议）。

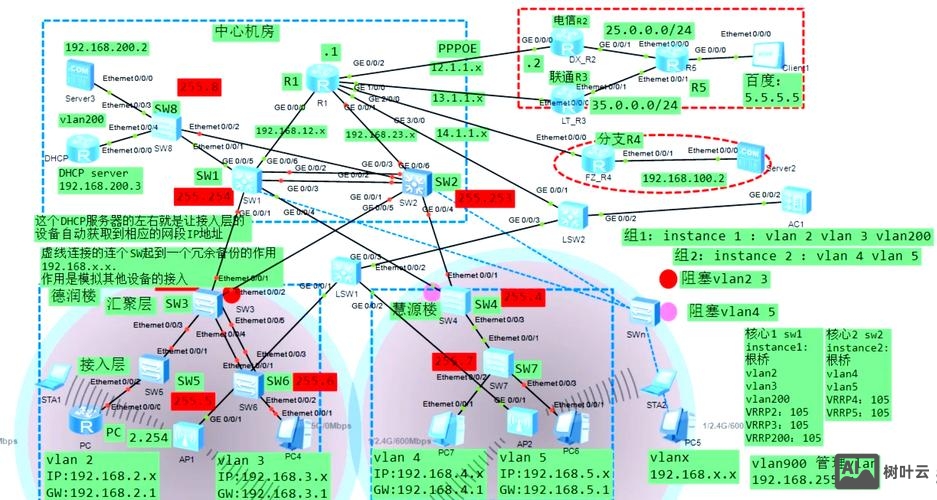

第三,IP地址规划和VLAN划分，合理的IP地址规划是网络高效运行的前提，建议使用私有IP地址段，如10.0.0.0/8、172.16.0.0/12、192.168.0.0/16，并根据部门、功能或楼层进行VLAN划分，VLAN能够隔离广播域，提高网络安全性，并便于管理，可以将财务部门划分到一个独立的VLAN，限制其与其他部门的非必要通信，需预留足够的IP地址空间，并考虑使用DHCP服务为终端设备动态分配IP地址，简化管理。

第四,选择网络设备，设备选型需根据网络性能要求、端口数量、协议支持等因素综合考虑，核心交换机应具备高背板带宽、多层交换能力；汇聚交换机需支持VLAN间路由、ACL访问控制；接入交换机则需满足端口密度和基本二层交换需求，路由器方面，若公司有多个分支机构或需要连接互联网，应选择性能稳定、支持必要安全特性的企业级路由器，防火墙是网络安全的关键，应部署在网络出口，实现访问控制、NAT转换、VPN接入等功能，无线网络设备（AP）的部署也需覆盖办公区域，并考虑采用AC+AP的架构进行集中管理。

第五,规划网络安全策略，网络安全是网络设计的重中之重，应采用深度防御策略，包括边界防护（防火墙）、内部隔离（VLAN、ACL）、终端安全（杀毒软件、补丁管理）以及数据加密（VPN、SSL），制定严格的访问控制列表，限制非授权访问；定期进行安全审计和漏洞扫描；部署入侵检测/防御系统（IDS/IPS）实时监控异常流量。

第六,考虑网络扩展性和可维护性，网络设计应具备一定的前瞻性，预留带宽和设备端口，以适应未来业务增长，采用模块化设计，便于后续功能扩展，建立完善的网络文档，包括拓扑图、IP地址分配表、设备配置信息等，方便故障排查和维护，网络监控系统的部署也至关重要，能够实时监控网络设备状态和流量，及时发现并解决问题。

以下是网络设计关键要素的简要对比：

进行网络测试和优化,在部署完成后，需进行全面的测试，包括连通性测试、性能测试、安全测试等，确保网络稳定运行，根据测试结果和实际使用情况，对网络配置进行优化调整。

相关问答FAQs：

1. 问：公司规模较小，是否需要复杂的VLAN划分？
   答：对于小型公司（如20人以下），若业务简单且对安全性要求不高，可以暂时不划分VLAN，以简化管理，但随着公司规模扩大或业务需求增加（如财务数据需要隔离），建议逐步引入VLAN划分，以提升网络安全性和管理效率，初期至少可以将内部网络与访客网络分开，避免访客访问内部资源。

2. 问：如何确保公司网络的无线覆盖效果？
   答：确保无线覆盖效果需考虑AP的部署位置、数量和信道规划，AP应部署在办公室中央区域或信号易受遮挡的位置，避免距离过远或障碍物过多，采用2.4GHz和5GHz双频AP，满足不同设备需求；合理规划信道，避免相邻AP信道干扰，对于较大空间，可进行无线信号勘测，使用专业工具模拟覆盖效果，启用AC（无线控制器）进行集中管理，实现AP的统一配置、负载均衡和无缝漫游，提升用户体验。
