CAD分解组命令怎么用？

在CAD软件中，组（GROUP）命令允许用户将多个独立的对象组合成一个整体，便于统一选择和编辑，在实际绘图过程中，常常需要将已组合的组分解为单个对象，以便进行更精细的操作，CAD中分解组的命令主要通过“分解”（EXPLODE）或“取消编组”（UNGROUP）来实现，两者的功能和应用场景有所不同，本文将详细介绍这两个命令的使用方法、区别及注意事项,帮助用户高效管理图形对象。

分解组的核心命令

1. EXPLODE（分解）命令
   EXPLODE是CAD中最常用的分解命令，不仅适用于块（BLOCK），同样适用于组，执行该命令后，组会被完全拆解为独立的对象，且无法恢复原始组状态，操作步骤如下：

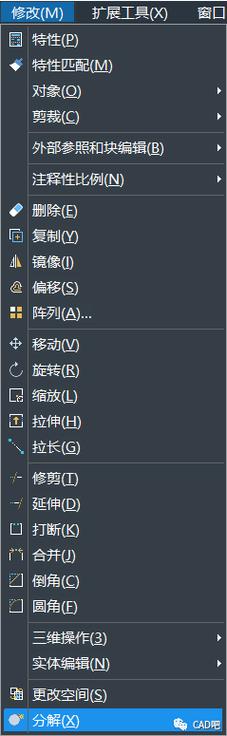

   • 命令行输入EXPLODE或点击“修改”工具栏中的分解图标（⚡）。
   • 选择需要分解的组对象，按回车键确认。
   • 组内所有对象（如直线、圆、文字等）将恢复为独立个体，原有的组属性（如颜色、线型）会被保留，但组关联性消失。

   适用场景：当需要彻底打散组，并对单个对象进行编辑（如修改局部尺寸、删除特定元素）时，EXPLODE是首选命令。

2. UNGROUP（取消编组）命令
   UNGROUP命令专门用于取消组的编组状态，与EXPLODE的主要区别在于：取消编组后，组对象仍保留在图形中，但不再作为一个整体存在，且可通过“GROUP”命令重新编组，操作步骤如下：

   • 命令行输入UNGROUP，或通过“工具”→“组”→“取消编组”路径执行。
   • 选择目标组，按回车键确认。
   • 组被拆解为独立对象，但原始组定义信息仍保留在CAD数据库中，用户可随时重新选择对象并创建新组。

   适用场景：当需要临时解散组进行局部修改，且后续可能需要恢复组关联性时,UNGROUP更灵活。


   （图片来源网络，侵删）

两个命令的区别与注意事项

下表总结了EXPLODE与UNGROUP的核心差异：

注意事项：

• 嵌套组处理：若组内包含子组（嵌套组），EXPLODE需多次执行才能完全分解所有层级，而UNGROUP仅取消最外层组的编组状态。
• 属性丢失风险：使用EXPLODE分解组后，若组内包含带有动态属性（如块属性、标注关联性）的对象，部分属性可能丢失，建议提前备份。
• 命令兼容性：不同CAD版本（如AutoCAD、浩辰CAD）中，UNGRO命令的名称可能略有差异（如“GROUP”→“U”）,需根据软件提示调整。

操作技巧与常见问题

1. 快速选择组对象：使用“快速选择”（QSELECT）命令，设置对象类型为“组”，可一次性选中所有组对象，便于批量分解。
2. 分解后的对象特性：EXPLODE分解组后，单个对象的图层、颜色等特性可能与组整体不同，需通过“特性”（PROPERTIES）面板检查。
3. 命令替代方案：若UNGROUP命令不可用，可通过“GROUP”命令打开“对象编组”对话框，直接删除组名称或取消“可选择的”选项实现解散。

相关问答FAQs

Q1：EXPLODE和UNGROUP命令能否用于分解块（BLOCK）？
A1：EXPLODE命令支持分解块，可将块拆解为原始对象；但UNGROUP命令仅适用于组，无法分解块，若需解散块，必须使用EXPLODE或“块编辑器”（BLOCKEDIT）中的“分解”功能。

Q2：分解组后如何快速恢复原始组结构？
A2：若使用UNGROUP命令解散组，可通过“GROUP”命令重新选择原组对象并输入相同组名称恢复；若使用EXPLODE分解，则无法直接恢复，需手动重新选择对象并创建新组，建议在重要操作前保存文件，以便通过“撤销”（U）命令回退。
