cad图合图命令具体如何操作？

在CAD绘图过程中，合图命令是一项高效整合多张图纸的重要功能，尤其适用于大型项目或复杂设计场景，通过将多个独立的DWG文件合并为一张完整图纸，设计师可以避免重复绘制相同元素，提升协作效率，并确保图纸间的一致性，本文将详细解析CAD合图命令的操作逻辑、核心功能、适用场景及注意事项,帮助用户掌握这一实用工具。

合图命令的核心功能与操作逻辑

CAD合图命令（如“INSERT”“XREF”或第三方插件提供的合并功能）本质上是将外部图形文件插入到当前图纸中，并支持多种整合方式，其核心功能包括：图层管理、坐标对齐、属性继承及动态更新，以AutoCAD为例，常用合图方式主要有两种：块插入（INSERT）和外部参照（XREF）,二者在应用场景上存在显著差异。

块插入（INSERT）

块插入是将外部图形作为“块”直接嵌入当前图纸，生成一个独立的对象集合，操作步骤如下：

• 执行“INSERT”命令，选择需合并的DWG文件；
• 设置插入点（如“0,0”坐标或指定点位）、缩放比例及旋转角度；
• 确认后，外部图形将作为块对象添加到当前图纸中。

优势：操作简单，适合整合静态、无需修改的图形（如标题栏、标准图块）；
局限：块内图形与源文件完全解耦，若需更新源图形，需重新插入块,易导致数据冗余。

外部参照（XREF）

外部参照是将外部文件以“链接”形式引入当前图纸，图形本身不存储在当前文件中，而是实时引用源文件，操作步骤如下：

• 执行“XREF”命令，打开“外部参照”面板；
• 点击“附着”，选择DWG文件，设置插入参数（路径类型、坐标、比例等）；
• 确认后，外部图形将以参照形式显示，源文件修改后，当前图纸可通过“重载”更新。

优势：动态更新，适合整合需要频繁修改的图形（如建筑平面图与结构图）；
局限：依赖源文件路径，若源文件移动或重命名，需重新绑定路径；参照图形无法直接编辑,需打开源文件修改。

合图命令的高级应用技巧

图层管理与冲突处理

合并多张图纸时，图层名称重复是常见问题，可通过以下方式解决：

• 图层转换器：执行“LAYERTRANSLATOR”命令，将不同图纸中的同名图层统一命名（如将“建筑-墙体”与“结构-墙体”合并为“墙体”）；
• 图层状态管理器：保存图层显示状态（如冻结、锁定），避免合并后图形混乱。

坐标对齐与比例统一

若需将多张图纸按实际位置合并，需先统一坐标系：

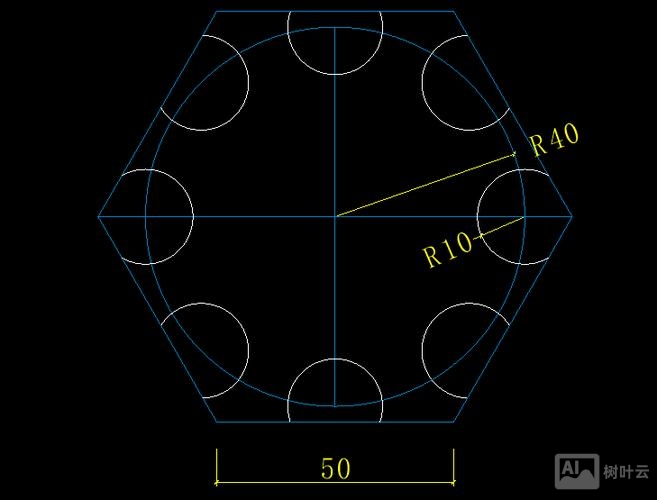

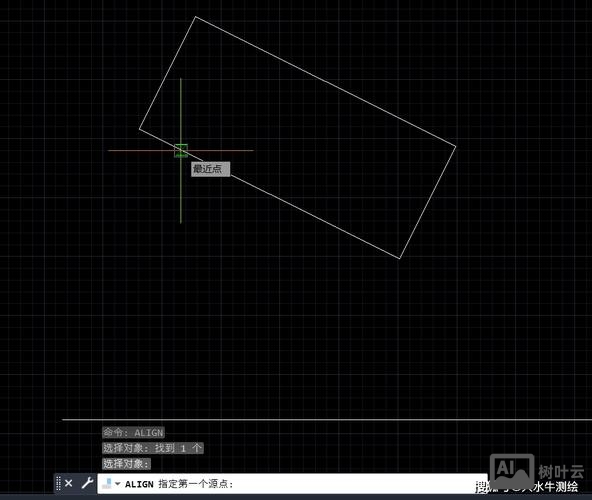

• 使用“ALIGN”命令，通过源图纸与目标图纸的2-3个控制点进行对齐；
• 检查比例一致性，避免因绘图单位不同（如毫米与米）导致图形错位。

属性块与数据整合

若合并的图纸包含属性块（如门窗编号、设备参数），需确保属性定义一致：

• 使用“ATTEXT”或“DATAEXTRACTION”命令提取属性数据，生成统计表；
• 通过“块属性管理器（BATTMAN）”统一属性标签和提示信息。

合图命令的适用场景与注意事项

适用场景

• 大型项目协作：如建筑、机械设计中，将不同专业（建筑、结构、机电）的图纸合并为总图；
• 图纸版本管理：通过XREF链接子图纸，避免因频繁修改导致总图版本混乱；
• 标准化组件复用：将常用的标准图块（如家具、螺栓）通过INSERT命令插入，提高绘图效率。

注意事项

1. 文件路径管理：使用XREF时，建议将源文件与当前图纸存储在同一文件夹，或使用“相对路径”避免路径失效；
2. 图形简化：合并前清理源文件的冗余对象（如未使用的图层、块），减少文件体积；
3. 备份机制：合并前备份源文件，防止误操作导致数据丢失；
4. 性能优化：对于复杂图形，可使用“绑定（BIND）”命令将XREF转换为块，提升打开速度（但会失去动态更新功能）。

合图命令操作流程示例（以AutoCAD XREF为例）

相关问答FAQs

Q1：合并后的图纸中，外部参照无法显示怎么办？
A：可能原因及解决方法：

1. 路径问题：检查源文件是否被移动或删除，可通过“XREF”面板的“绑定”→“插入”将参照转换为块；
2. 图层关闭：确认参照所在的图层未被冻结或关闭，使用“LAYER”命令检查图层状态；
3. 显示比例问题：若参照显示为空白或异常，检查插入比例是否正确，尝试重新附着并设置比例因子为“1”。

Q2：如何将合并后的图纸拆分为多个独立文件？
A：根据合并方式采用不同方法：

1. 块插入（INSERT）：使用“EXPLODE”命令分解块，然后通过“SELECT”选择目标图形，复制到新文件中；
2. 外部参照（XREF）：直接打开源文件（XREF引用的DWG），或通过“XREF”→“拆离”移除参照后，保留独立图形；
3. 批量拆分：使用“LAYISO”命令隔离特定图层，将选中图形输出为新文件,重复操作直至拆分完成。
