CAD如何快速隐藏部分图形？

在CAD软件中,隐藏部分图形的命令是提升绘图效率和画面整洁度的重要工具，尤其在处理复杂图纸时，通过隐藏暂时不需要显示的图形元素，可以更专注于当前编辑区域，同时避免误操作，以下是关于CAD隐藏部分图形命令的详细说明，包括常用命令、操作方法、注意事项及实际应用场景。

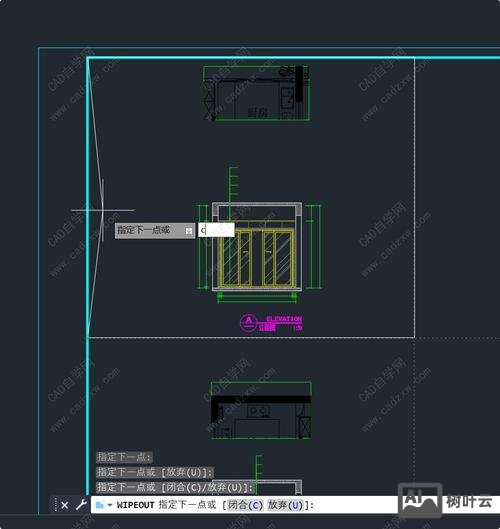

隐藏图形的核心命令

CAD中隐藏图形主要通过以下两类命令实现：一类是“图层”控制，另一类是“视觉样式”或“显示”选项，图层控制是最常用且灵活的方式，而视觉样式则适用于临时隐藏或特定显示需求。

图层控制法

图层是CAD中管理图形的核心工具,通过图层的“开/关”“冻结/解冻”“锁定/解锁”等属性，可以快速控制图形的显示状态。

• 图层开/关（Layer On/Off）：关闭图层后，该图层上的所有图形将被隐藏，但不会影响图形数据，重新打开图层即可恢复显示，操作方法包括：通过“图层特性管理器”（LAYER命令）找到目标图层，点击“开/关”图标（黄色灯泡表示开，灰色灯泡表示关）；或在“图层”工具栏中直接下拉选择图层状态。
• 图层冻结/解冻（Layer Freeze/Thaw）：冻结图层与关闭图层类似，但冻结后的图层不参与重生成计算，适合大型图纸中暂时不需要编辑的复杂图形，冻结图层在模型空间中不可见，且无法被选择，而关闭图层仅隐藏但仍可选择，操作路径与图层开/关一致，需在“图层特性管理器”中点击“冻结/解冻”图标（雪花图标表示冻结，太阳图标表示解冻）。
• 图层锁定/解锁（Layer Lock/Unlock）：锁定图层后，图形可见但无法编辑，适合作为参考背景的图形，操作方法同上，点击“锁定/解锁”图标（锁闭合表示锁定，锁打开表示解锁）。

视觉样式与显示控制

• 消隐（HIDE）：该命令主要用于三维模型，通过隐藏被遮挡的线条来增强立体感，但在二维绘图中较少使用，执行HIDE命令后，当前视图中所有被遮挡的图形将被隐藏，但此操作为临时效果，退出命令后恢复原状。
• 视觉样式（Visual Styles）：在三维建模中，可通过“视觉样式”工具栏选择“隐藏”“线框”“消隐”等模式，快速切换图形显示状态。“隐藏”模式会移除隐藏线，仅显示可见轮廓。
• 部分显示命令（VP、LAYISO）：
  • 视图端口（VP，即VPORTS）：通过创建多个视口，在不同视口中设置不同的图层显示状态，实现“部分显示”效果，在一个视口中冻结某图层，其他视口保持正常显示。
  • 图层隔离（LAYISO）：执行该命令后，仅选中的图形所在图层保持可见，其他图层将被暂时隐藏，按ESC键可恢复所有图层显示，适合快速聚焦单一图层内容。

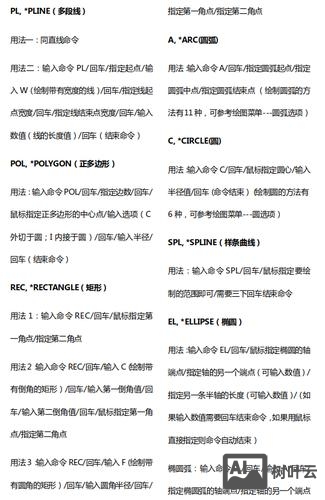

其他辅助方法

• 快速选择（QSELECT）：通过对象类型、图层等属性快速选择图形，然后将其移动至临时图层并关闭该图层，间接实现隐藏效果。
• 块编辑（BLOCKEDIT）：若隐藏对象为块的一部分，可通过“块编辑器”进入块定义环境，隐藏不需要的子对象后保存修改。

操作步骤与实例

以图层控制法为例,隐藏“家具”图层的具体步骤如下：

1. 输入命令LAYER或点击“图层特性管理器”按钮，打开图层列表。
2. 找到“家具”图层，点击“开/关”图标（灰色灯泡），该图层即被隐藏。
3. 若需冻结图层,则点击“冻结/解冻”图标（雪花），此时图层上的图形不可见且无法选择。
4. 右键单击图层,选择“置为当前”可快速切换编辑图层。

对于复杂图纸,建议使用“图层隔离”（LAYISO）命令：

1. 输入LAYISO命令，选择需要保留显示的图形对象（如墙体）。
2. 系统自动隐藏其他图层,仅显示“墙体”图层内容。
3. 完成编辑后,按ESC键恢复所有图层显示。

注意事项

1. 图层命名规范：为图层设置清晰名称（如“墙体-尺寸”“家具-办公”），避免隐藏时误操作。
2. 冻结与关闭的区别：冻结图层不参与重生成，适合大型图纸；关闭图层仅隐藏，仍可选择，适合频繁切换显示的场景。
3. 备份重要图层：隐藏图层前确认无需编辑，避免误关闭关键图层导致数据丢失。
4. 三维模型的特殊性：在三维空间中，需注意“当前视口冻结”与“全局冻结”的区别，前者仅影响当前视口，后者影响所有视口。

实际应用场景

• 建筑图纸：隐藏“家具”图层，仅保留“墙体”和“尺寸”图层，专注于墙体结构编辑。
• 机械装配图：冻结“零件B”图层，避免编辑“零件A”时误选其他部件。
• 电气设计：通过图层隔离，仅显示“线路”图层，快速排查线路连接问题。

相关问答FAQs

问题1：为什么图层关闭后图形仍可被选择？
解答：图层关闭仅隐藏图形，但未冻结时，图形仍属于当前数据库，可通过“交叉选择”或“窗口选择”被选中，若需彻底禁用选择，应使用“冻结”图层功能，检查是否启用了“选择锁定”功能（命令为LOCKUI），该功能会限制对象选择。

问题2：如何批量隐藏多个指定图层？
解答：可通过“图层状态管理器”（LAYERSTATE命令）实现：

1. 输入LAYERSTATE，打开对话框后点击“新建”，保存当前图层状态（如“全部显示”）。
2. 关闭或冻结需要隐藏的图层,再次新建图层状态（如“隐藏辅助层”）。
3. 需要切换显示时,在“图层状态管理器”中选择对应状态并点击“恢复”，即可快速切换图层显示状态，此方法尤其适用于需要频繁切换不同显示组合的复杂图纸。
