CAD制图快捷命令有哪些？

CAD制图作为现代工程设计领域的核心工具,其高效性很大程度上依赖于快捷命令的熟练运用，快捷命令是通过键盘输入特定字母或组合键来快速执行操作的功能，能够显著减少鼠标移动时间，提升绘图效率，以下将详细介绍CAD制图中的常用快捷命令，涵盖绘图、修改、显示控制、图层管理及标注等核心模块，并通过表格形式归纳总结，最后附相关FAQs解答。

绘图类快捷命令

绘图是CAD操作的基础,掌握常用绘图命令的快捷键能快速构建图形框架，直线（L）是最基础的命令，输入“L”后指定起点和终点即可绘制直线；圆（C）通过输入“C”并指定圆心和半径或直径来创建；多段线（PL）支持绘制连续的直线和圆弧，且可设置线宽，适用于复杂轮廓；矩形（REC）通过输入“REC”指定两个对角点快速生成矩形；圆弧（A）提供多种绘制方式，如三点圆弧、起点圆心终点等；椭圆（EL）用于绘制非圆形曲线，需指定中心点、长轴和短轴；块定义（B）可将图形创建为 reusable 块，输入“B”后设置基点和选择对象；插入块（I）用于调用已定义的块，输入“I”后选择块名称并指定插入点。

修改类快捷命令

修改命令是对已绘制图形进行调整的关键,包括移动、复制、旋转等，移动（M）通过输入“M”选择对象并指定基点和位移点来改变位置；复制（CO/CP）输入“CO”选择对象后，可多次复制到不同位置；旋转（RO）输入“RO”选择对象，指定基点和旋转角度实现图形转动；修剪（TR）输入“TR”后选择剪切边界，再修剪多余对象；延伸（EX）输入“EX”选择边界对象，将延伸对象至边界；偏移（O）输入“O”设置距离后，可平行复制直线、圆等对象；缩放（SC）输入“SC”选择对象，指定基点及比例因子进行等比缩放；倒角（CHA）和圆角（F）分别用于连接直线或修改圆角半径，输入命令后设置距离或半径即可操作；分解（X）输入“X”可将块、多段线等复合对象分解为单一元素。

显示控制类快捷命令

显示控制命令帮助用户灵活调整视图,便于细节查看和整体布局，实时平移（P）通过输入“P”或按住鼠标中键拖动来移动视图；实时缩放（Z+空格+鼠标滚轮）输入“Z”后按空格键，滚动鼠标滚轮可自由缩放视图；窗口缩放（Z+W）输入“Z+W”后拖动矩形框放大指定区域；上一个视图（Z+P）返回上一个显示状态；全部缩放（Z+A）显示绘图界限内的所有对象；动态观察（3DO）输入“3DO”后可旋转三维模型查看不同角度；视图命名（V）输入“V”可保存和调用常用视图。

图层管理类快捷命令

图层管理是CAD高效绘图的核心,通过图层可分类控制对象属性，图层（LA）输入“LA”打开图层特性管理器，可创建、删除图层及设置颜色、线型等；图层隔离（LAYISO）输入“LAYISO”选择对象后，仅显示该对象所在图层；关闭图层（LAYOFF）输入“LAYOFF”选择图层将其隐藏；冻结图层（LAYFRZ）输入“LAYFRZ”可冻结图层以避免参与运算；图层匹配（LAYMCH）输入“LAYMCH”将对象图层匹配至目标图层；上一个图层（LAYP）返回上一个操作的图层状态。

标注类快捷命令

标注命令用于准确传达图形尺寸和公差信息,线性标注（DLI）输入“DLI”标注水平或垂直尺寸；对齐标注（DAL）输入“DAL”标注倾斜对象的实际长度；半径标注（DRA）输入“DRA”标注圆或圆弧半径；直径标注（DDI）输入“DDI”标注直径；角度标注（DAN）输入“DAN”标注角度大小；连续标注（DCO）输入“DCO”基于已有标注进行连续尺寸标注；快速标注（QDIM）输入“QDIM”可快速选择对象生成多种类型标注；编辑标注（DED）输入“DED”修改已有标注的文字或位置。

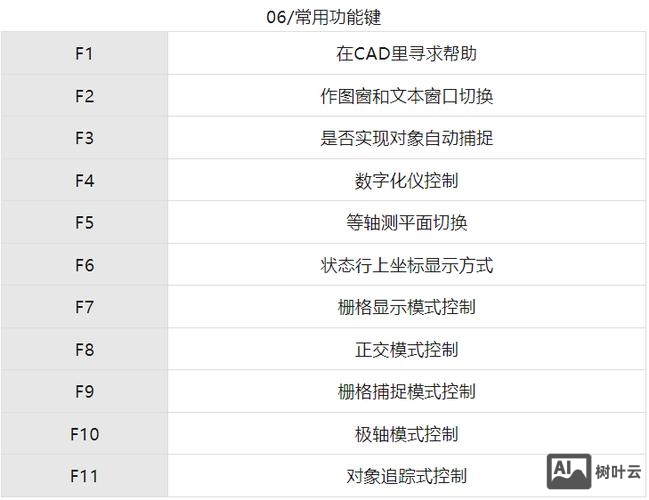

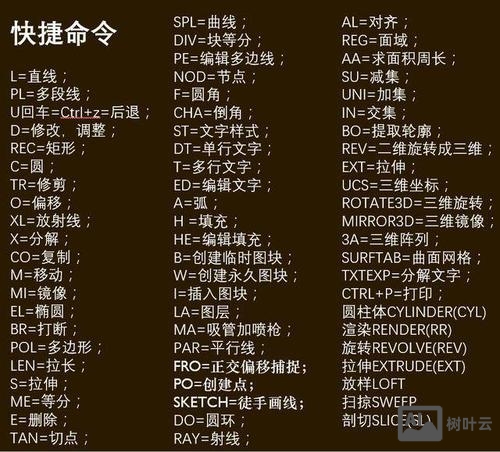

常用快捷命令汇总表

相关问答FAQs

Q1: 如何自定义CAD快捷命令？
A1: 自定义CAD快捷命令需通过“选项”对话框设置，在命令行输入“OP”打开选项窗口，切换至“文件”选项卡，展开“自定义设置”→“键盘快捷键”，选择“快捷键”并点击“浏览”，找到acad.pgp文件（通常位于CAD安装目录的Support文件夹），用记事本打开，在该文件中，可按“别名,命令”的格式添加或修改快捷键，MYCMD,CIRCLE”定义“MYCMD”为圆命令的快捷键，保存文件后重启CAD即可生效，注意：别名建议使用简短字母，避免与现有命令冲突。

Q2: 快捷命令输入时如何区分大小写？是否支持模糊输入？
A2: CAD快捷命令输入不区分大小写，例如输入“L”和“l”均可执行直线命令；部分命令支持模糊输入（即首字母或前几个字母），如“CIRCLE”可输入“C”或“CIR”快速调用，但需确保输入的字母序列无歧义（如“COPY”输入“CO”或“C”均可，但“CIRCLE”和“COPY”均以“C”开头时，CAD会优先匹配完整命令较短的“COPY”），若需精确输入，可等待命令提示符自动补全或按Tab键切换选项，建议优先使用单字母快捷键（如L、C、M等）以提升效率。
