在CAD软件中,距离标注是绘制和编辑图形时最常用的功能之一，它能够快速、准确地测量并显示两点之间的直线距离、水平距离、垂直距离或沿任意路径的距离，掌握距离标注命令的使用方法，对于提高绘图效率和保证设计精度至关重要，本文将详细介绍CAD中距离标注的相关命令、操作步骤及实用技巧。
CAD中的距离标注主要通过“线性标注”（DIMLINEAR）和“对齐标注”（DIMALIGNED）两个基础命令实现，还可以通过“坐标标注”（DIMORDINATE）、“角度标注”（DIMANGULAR）等命令扩展应用场景。“线性标注”用于标注水平或垂直方向上的距离，而“对齐标注”则可以标注任意两点之间的直线距离，不受角度限制，执行标注命令前，需确保已正确设置标注样式（如箭头样式、文字高度、精度等），可通过“标注样式管理器”（DIMSTYLE）进行统一调整，以保证标注的一致性和规范性。
以AutoCAD为例,调用距离标注命令的常用方式包括：在命令行直接输入“DIMLINEAR”或“DIMALIGNED”后按回车键；点击“注释”选项卡下“标注”面板中的相应按钮；或使用快捷命令“DLI”（线性）和“DAL”（对齐），执行命令后，命令行会提示“指定第一条尺寸界线原点或 <选择对象>”，此时可通过两种方式定义标注起点：一是直接点击图形上的第一个点作为尺寸界线的原点，再点击第二个点确定标注终点；二是按回车键选择对象，如直接选取一条线段，系统会自动以线段的端点作为标注点，确定两点后，命令行会提示“指定尺寸线位置”，移动鼠标调整标注文字的位置，点击即可完成标注，若需标注水平或垂直距离，可在确定两点后输入“H”（水平）或“V”（垂直）进行强制方向约束。
对于复杂图形,可能需要更灵活的标注方式，使用“基线标注”（DIMBASELINE）和“连续标注”（DIMCONTINUE）可快速创建多个首尾相连的标注尺寸，基线标注以第一条尺寸界线为基准，各标注共享同一条基准线；连续标注则以前一个标注的第二条尺寸界线作为新标注的起点，形成链式标注，通过“标注间距”（DIMSPACE）命令可自动调整多个平行标注之间的间距，使布局更整齐；使用“标注打断”（DIMBREAK）则可在交叉线处打断标注线，避免图形混乱。
在实际操作中,标注的精度和可读性至关重要，建议在“标注样式”中根据图形比例设置合适的文字高度和箭头大小，并通过“主单位”选项卡调整小数位数或单位格式（如切换为毫米、米等），若标注文字位置不理想，可通过“编辑标注文字”（DIMTEDIT）命令手动调整文字位置，或使用“特性”面板（Ctrl+1）修改标注的各个参数，如尺寸界线长度、标注样式替代等，对于倾斜的标注线，还可通过“标注旋转”（DIMROTATE）命令调整角度，使其与图形元素对齐。

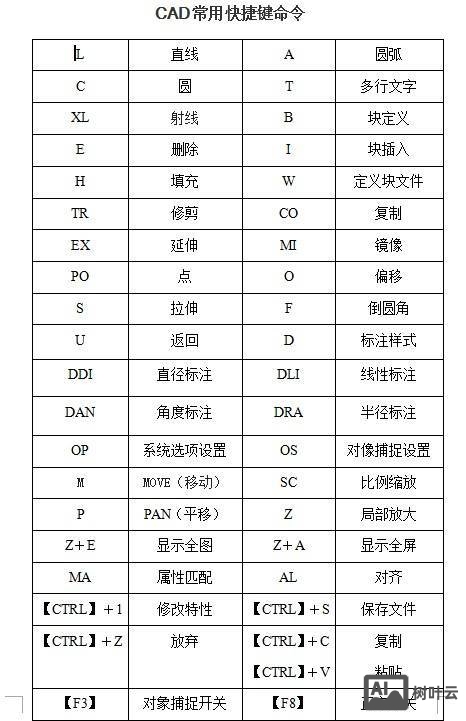

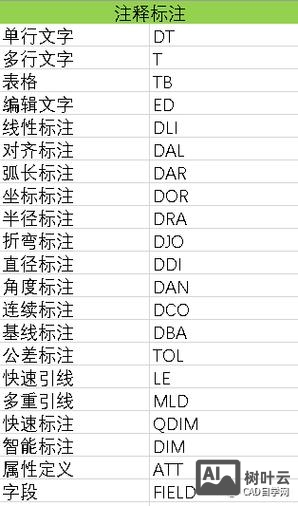

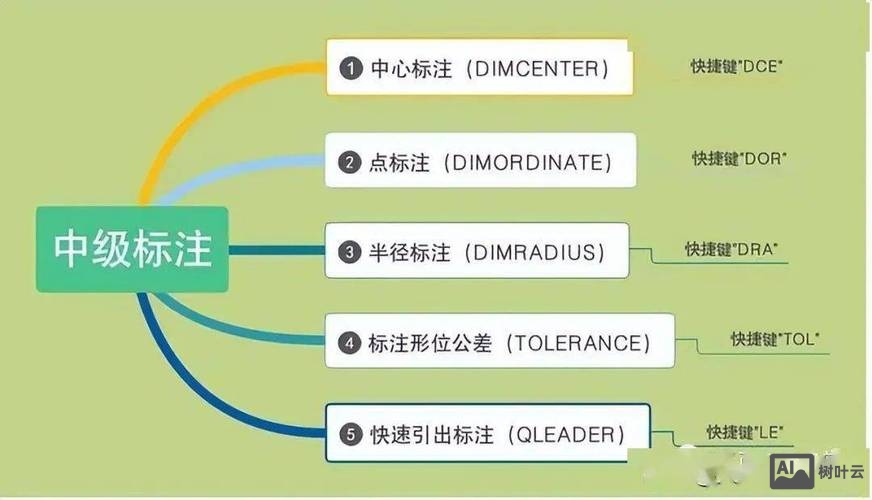

以下是标注命令的快捷方式总结表格：
| 命令名称 | 快捷命令 | 主要功能 | 适用场景 |
|---|---|---|---|
| 线性标注 | DLI | 标注水平或垂直距离 | 矩形、建筑平面图等 |
| 对齐标注 | DAL | 标注任意两点直线距离 | 斜线、三角形等 |
| 基线标注 | DBA | 以基准线创建多个标注 | 阶梯式尺寸标注 |
| 连续标注 | DCO | 链式连续标注 | 累计长度标注 |
通过灵活运用上述命令和技巧,可高效完成各类图形的距离标注任务，确保设计图纸的准确性和专业性，需要注意的是，标注完成后应定期检查标注图层，避免因图层冻结或隐藏导致标注信息丢失。
相关问答FAQs
Q1：如何修改CAD中已标注尺寸的数值？
A1：双击需要修改的标注尺寸，或在命令行输入“ED”（TEXTEDIT）后选择标注，此时会弹出“文字格式”编辑器，直接输入新数值即可，若需动态关联图形（即尺寸随图形变化自动更新），需确保标注使用的是“关联标注”（系统变量“DIMASSOC”默认为2），修改图形尺寸时标注数值会自动重算。
Q2：为什么CAD中距离标注显示为0或异常数值？
A2：通常由以下原因导致：1）标注点选择错误，如误选了图形的重心而非端点；2）图形单位与标注单位不匹配，需通过“单位”（UNITS）命令检查并统一单位设置；3）标注样式中的精度设置过高或过低，可在“标注样式管理器”中调整“主单位”的“精度”选项；4）图形存在非闭合的线段或重叠对象，需通过“修复”（RECOVER）命令清理图形或重新选择标注点。
