CAD直线偏移命令怎么用？

CAD直线偏移命令是绘图过程中非常基础且高频使用的工具,主要用于创建与选定对象平行且保持等距的新对象，无论是建筑平面图中的墙体定位、机械设计中的零件轮廓复制，还是道路设计中的平行线绘制，偏移命令都能显著提升绘图效率，下面将从命令调用、操作步骤、参数设置、常见问题及高级技巧等方面详细解析该命令的使用方法。

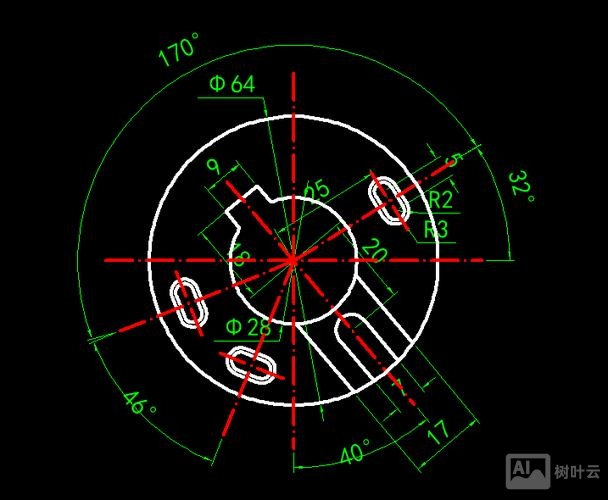

命令调用与基础操作

在AutoCAD中,调用直线偏移命令主要有三种方式：

1. 功能区：切换至“常用”选项卡，在“修改”面板中点击“偏移”按钮（图标为双向箭头）。
2. 命令行：直接输入OFFSET或快捷键O，按回车键确认。
3. 经典菜单：通过“修改”→“偏移”路径打开。

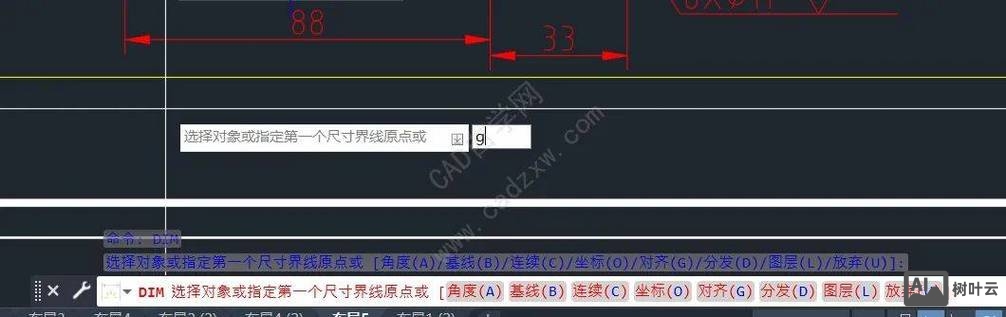

执行命令后,命令行会提示“指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:”，此时需根据需求选择偏移模式，默认情况下，系统要求输入偏移距离，输入数值后回车，再选择要偏移的直线，并在直线一侧点击确定偏移方向，即可生成平行线，若需将一条水平直线向上偏移100mm，则输入100后选择直线，在其上方点击即可。

参数设置与选项解析

偏移命令的核心参数包括偏移距离、方向控制及对象特性处理，合理设置这些参数是高效绘图的关键。

高级技巧与注意事项

1. 多段线偏移的特殊性：若直线是多段线的一部分，偏移时会自动保持多段线的整体性，但需注意圆角或尖角的处理，带圆角的多段线偏移后，圆角半径会根据偏移距离自动调整。
2. 偏移距离的动态调整：在命令行输入距离后，可通过鼠标动态拖拽预览偏移效果，点击确认前可实时调整方向。
3. 边界限制：偏移对象必须与原对象平行，若原对象为曲线，偏移后可能失真，需结合“平滑”选项处理。
4. 重复偏移：完成一次偏移后，无需重新调用命令，直接选择新对象继续偏移，可快速生成等距平行线组。
5. 精度控制：在绘制小尺寸图形时，偏移距离过小可能导致线条重叠，需通过“视图”→“重生成”或调整单位精度解决。

常见问题与解决方案

• 问题1：偏移后的直线位置与预期相反，如何调整？
  解答：偏移方向由鼠标点击位置决定，若方向错误，取消当前操作（按Esc键），重新执行命令后，在原对象的另一侧点击即可。


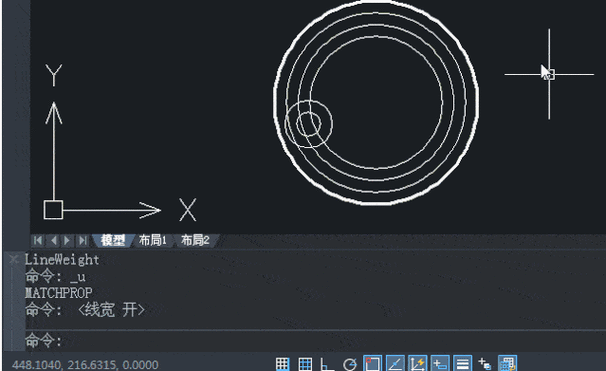

  （图片来源网络，侵删）

• 问题2：偏移命令无法选中对象，提示“必须选择一个要偏移的对象”？
  解答：通常因对象被锁定、冻结或位于非当前图层导致，检查图层状态（确保图层已解锁且解冻），或使用SELECT命令检查对象是否可选中，若对象属性被“块”定义，需先“分解”块再偏移。

通过掌握直线偏移命令的基础操作、参数设置及高级技巧，可大幅简化绘图流程，减少重复劳动，在实际应用中，建议结合对象捕捉、极轴追踪等功能，进一步提升绘图的准确性和效率。
