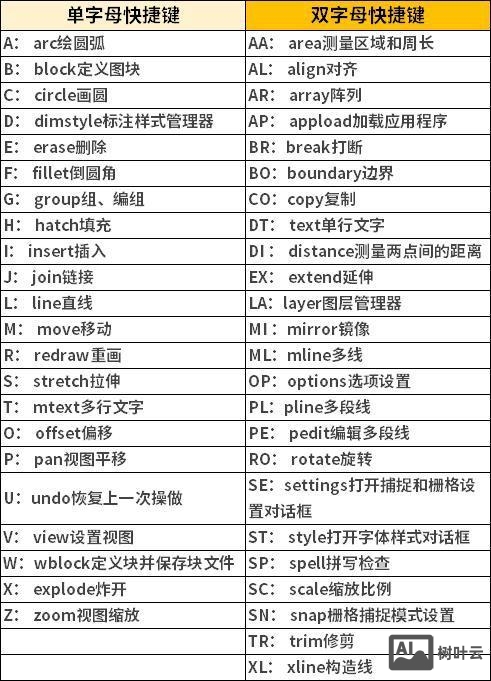

在CAD软件中，DO命令是“DONUT”命令的快捷形式，主要用于绘制圆环图形，圆环是由两个同心圆组成的封闭区域，用户可以指定圆环的内径和外径，通过指定中心点来创建多个相同或不同的圆环，该命令在绘制机械零件、管道截面、电子符号等场景中非常实用,尤其在需要快速生成环形阵列或标记中心孔时效率显著。
使用DO命令的基本步骤如下：在命令行输入“DO”并按回车键，系统会提示“指定圆环的内径 <0.0000>”，此时用户可以直接输入数值，若输入0，则圆环将显示为实心圆；若输入大于0的值，则形成空心圆环，系统会提示“指定圆环的外径 <当前值>”，用户需输入外径值，该值必须大于内径，否则系统会提示错误并要求重新输入，完成直径设置后，用户只需在绘图区域指定圆环的中心点，即可生成一个圆环，若需连续绘制多个相同参数的圆环，可重复指定中心点；若需修改参数,需重新执行命令。
DO命令的参数设置直接影响圆环的视觉效果和实用性，内径和外径的输入方式灵活，支持动态输入或命令行直接输入，在绘制管道截面时，内径通常为管道内径，外径为管道外径；在绘制电路板中的焊盘时，内径可能为孔径，外径为焊盘直径，圆环的填充属性可通过“FILL”命令控制：当“FILL”模式为“ON”时，圆环显示为填充状态；为“OFF”时，仅显示轮廓线,这对复杂图形的显示性能优化尤为重要。
以下通过表格对比DO命令在不同参数下的效果：
| 内径值 | 外径值 | 填充模式 | 显示效果 | 典型应用场景 |
|---|---|---|---|---|
| 0 | 10 | ON | 实心圆 | 螺栓头部标记、装饰图案 |
| 5 | 15 | ON | 空心圆环（填充） | 法兰盘、垫圈 |
| 5 | 15 | OFF | 空心圆环（仅轮廓线） | 快速草图、复杂装配图 |
| 动态值 | 动态值 | ON | 根据鼠标拖拽实时调整大小 | 参数化设计、动态演示 |

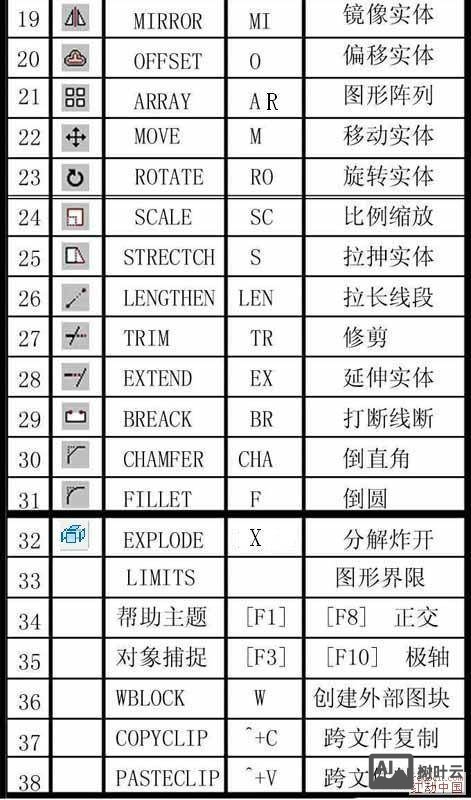

DO命令的扩展功能包括与其他命令的配合使用，结合“ARRAY”命令可快速生成圆环阵列，用于绘制散热孔或重复性结构；利用“EXPLODE”命令可将圆环分解为两个独立的圆弧，便于后续编辑，通过“PROPERTIES”命令可修改已绘制圆环的内径、外径和图层属性,实现批量调整。
在实际操作中，DO命令的常见问题包括：内径大于外径时系统报错，需确保输入参数的合理性；圆环显示为直线或异常形状，可能是“FILL”模式关闭或视图范围过小导致，可通过输入“REGEN”命令刷新视图，对于初学者，建议在绘制前先设置合适的对象捕捉模式（如“圆心”捕捉）,以提高定位精度。
相关问答FAQs：
问：为什么使用DO命令绘制的圆环显示为实心圆，即使设置了内径？
答：这种情况通常是由于“FILL”模式被关闭导致的，在命令行输入“FILL”并按回车，选择“ON”选项，然后输入“REGEN”刷新视图，即可正常显示空心圆环，若内径输入为0，圆环本身会自动生成实心圆,需检查参数设置是否正确。问：如何快速绘制多个不同尺寸的圆环，而无需重复执行DO命令？
答：可使用“MULTIPLE”命令实现，在命令行输入“MULTIPLE”并按回车，然后输入“DO”命令，设置一次内径和外径后，可连续绘制多个相同参数的圆环，若需修改参数，需中断当前命令（按Esc键），重新执行“DO”命令并输入新值，绘制完成后可通过“PROPERTIES”批量修改圆环尺寸,提高效率。
