CAD基础命令有哪些？新手如何快速掌握？

CAD（计算机辅助设计）是现代工程设计领域不可或缺的工具，掌握其基础命令是高效绘图的前提，本文将详细介绍CAD中最常用的基础命令，涵盖绘图、修改、标注及辅助工具等核心功能,帮助初学者快速入门。

绘图命令基础

绘图命令是CAD操作的起点，主要包括直线、多段线、圆、矩形等基本图形的绘制。

1. 直线（L/Line）：用于绘制连续直线段，输入命令后，依次指定起点和终点，可输入相对坐标（如@100,0表示沿X轴正方向绘制100单位长度）或极坐标（如@50<30表示长度50，角度30度）。
2. 多段线（PL/Pline）：可绘制由直线和圆弧组成的连续线条，且整体为一个对象，通过选项可设置线宽，例如输入“W”指定起点和终点宽度，适合绘制箭头、带宽度的道路等。
3. 圆（C/Circle）：提供多种绘制方式，最常用的是“圆心、半径”（默认）和“两点”（直径），输入命令后，指定圆心位置，再输入半径值或鼠标点击确定半径。
4. 矩形（REC/Rectangle）：通过指定两个对角点绘制矩形，支持倒角（C）和圆角（F）选项，例如输入“F”后设置圆角半径，可快速绘制带圆角的矩形。

修改命令进阶

修改命令用于调整已有图形，包括移动、复制、修剪、延伸等操作，是提升绘图效率的关键。

1. 移动（M/Move）：选择对象后，指定基点和目标点，将对象从原位置移动到新位置，基点可以是任意点，建议选择对象特征点（如端点、中点）以精确定位。
2. 复制（CO/Copy）：与移动类似，但保留原对象，输入命令后，选择对象、基点，再通过多次指定目标点实现多重复制，配合“阵列（AR）”命令可快速生成规律分布的复制对象。
3. 修剪（TR/Trim）：以其他对象为边界，修剪掉超出部分，需先选择边界对象（可框选所有），再点击需要修剪的线条，按住Shift键可切换为“延伸”功能。
4. 偏移（O/Offset）：创建与原对象平行的新对象，适用于等距线条，如道路边线、墙体等，输入偏移距离后，点击原对象并指定偏移方向，可连续生成多个偏移对象。

标注与文字

标注是工程图的核心，用于表达尺寸、公差等信息。

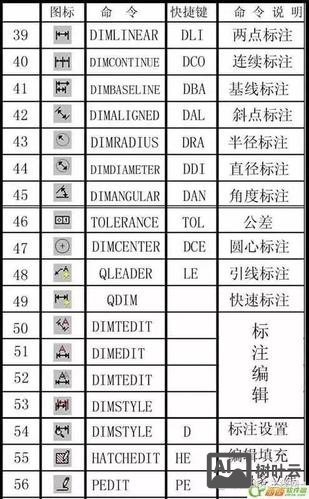

1. 线性标注（DLI/Dimlinear）：标注水平或垂直方向的尺寸，指定起点和终点后，系统自动测量距离并放置尺寸线。
2. 对齐标注（DAL/Dimaligned）：标注倾斜对象的实际长度，如斜边的尺寸。
3. 文字（T/Mtext）：用于添加注释或说明，输入命令后，在绘图区拖拽出文本框，可设置字体、高度、对齐方式等，多行文字（Mtext）支持分栏、插入符号等高级功能。

辅助工具与显示控制

辅助工具能提高绘图精度和效率，主要包括对象捕捉、图层管理和视图控制。

1. 对象捕捉（OSnap）：开启后可自动捕捉端点、中点、交点等关键位置，建议在状态栏勾选常用捕捉模式，如“端点”“中点”“圆心”，避免手动输入坐标误差。
2. 图层（LA/Layer）：通过图层管理不同类型的对象（如墙体、家具、标注），可控制图层的显示、冻结和锁定，绘图时关闭“标注”图层可专注于图形本身。
3. 视图缩放（Z/Zoom）：包括“实时缩放”（鼠标滚轮）和“窗口缩放”（指定放大区域），“范围缩放（E）”可显示所有对象的最大范围。

块与属性

块是CAD中重复使用图形的高效工具。

1. 创建块（B/Block）：将一组对象定义为块，命名后可随时插入，块修改后，所有引用块会自动更新，避免重复劳动。
2. 插入块（I/Insert）：将已定义的块插入到当前图形中，可调整比例、旋转角度。

表格与输出

1. 表格（TABLE）：用于创建数据表格，如标题栏、材料清单，可设置表格样式、行高列宽，支持从Excel粘贴数据。
2. 打印（PLOT/Plot）：设置打印参数，如纸张尺寸、比例、线宽，通过“预览”确认无误后输出PDF或图纸。

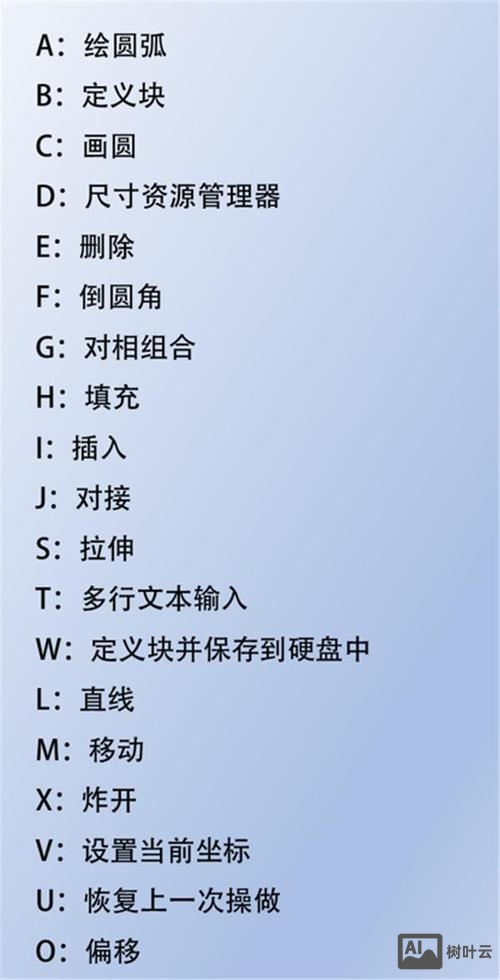

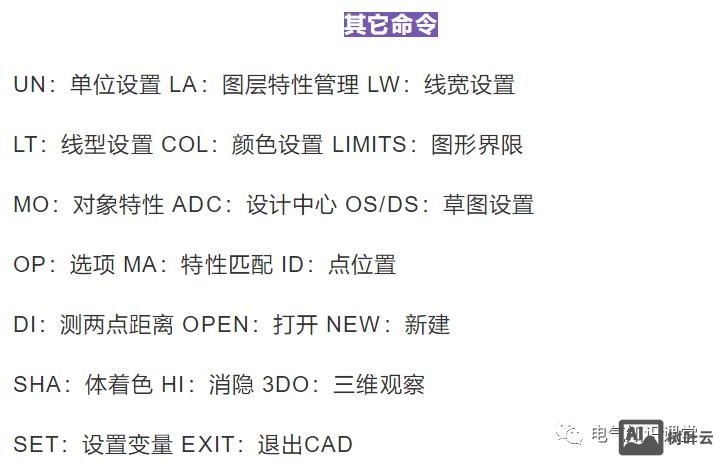

以下为常用快捷键对照表：
| 功能 | 快捷键 | 功能 | 快捷键 |
|————–|——–|————–|——–|
| 直线 | L | 移动 | M |
| 圆 | C | 复制 | CO |
| 修剪 | TR | 偏移 | O |
| 线性标注 | DLI | 对象捕捉 | F3 |
| 图层管理 | LA | 范围缩放 | Z+E |

相关问答FAQs

Q1: 如何在CAD中设置默认线宽？
A: 在“格式”菜单中选择“线宽”，打开“线宽设置”对话框，勾选“显示线宽”，并选择默认线宽值（如0.3mm），之后绘制的线条将应用此设置，也可通过“特性”面板（Ctrl+1）单独修改对象线宽。

Q2: 为什么CAD中标注尺寸显示不正确？
A: 常见原因包括：1）标注样式比例设置错误，需在“标注样式管理器”中调整“全局比例”以匹配绘图比例；2）对象捕捉未开启导致尺寸起点定位不准，需检查状态栏“对象捕捉”是否启用；3）图形本身尺寸错误,需重新测量对象长度。
