CAD快捷命令文件在哪找？如何自定义？

CAD快捷命令是计算机辅助设计软件中用于提高绘图效率的重要工具,通过输入简化的指令代码，用户可以快速执行绘图、编辑、标注等操作，大幅减少鼠标点击次数，提升工作流畅度，以下从文件管理、绘图编辑、视图控制等维度，结合具体命令和表格说明，详细解析CAD快捷命令的应用。

在文件管理方面,常用快捷命令包括新建、打开、保存和打印等基础操作，输入“NEW”或“Ctrl+N”可创建新文件，“OPEN”或“Ctrl+O”用于打开已有文件，“SAVE”或“Ctrl+S”保存当前文件，“QSAVE”则快速保存而不弹出对话框，“SAVEAS”或“Ctrl+Shift+S”可将文件另存为新格式，对于打印输出，“PLOT”或“Ctrl+P”调出打印设置窗口，用户可在此配置打印机、纸张尺寸和打印比例。“EXIT”或“Close”命令用于关闭当前文件，若未保存会弹出提示，避免误操作丢失数据，这些命令构成了CAD工作的基础，确保文件流转的顺畅高效。

绘图类快捷命令是CAD的核心,涵盖点、线、圆、多边形等基本图形的绘制，直线绘制使用“L”（LINE），通过指定起点和终点即可生成连续线段；构造线“XL”（XLINE）可绘制无限长的辅助线；多段线“PL”（PLINE)能创建包含直线和圆弧的复合线，并统一设置宽度，圆的绘制命令“C”（CIRCLE）支持三种方式：圆心半径（2P）、两点直径（3P）和三点定圆（TTR），矩形“REC”（RECTANG）可快速生成带倒角或圆角的矩形，多边形“POL”（POLYGON）则通过边数和外接/内切圆半径绘制正多边形，椭圆“EL”（ELLIPSE）、圆弧“A”（ARC）和样条曲线“SPL”（SPLINE）等命令满足复杂曲线的绘制需求，掌握这些命令后，用户可高效构建二维图形框架。

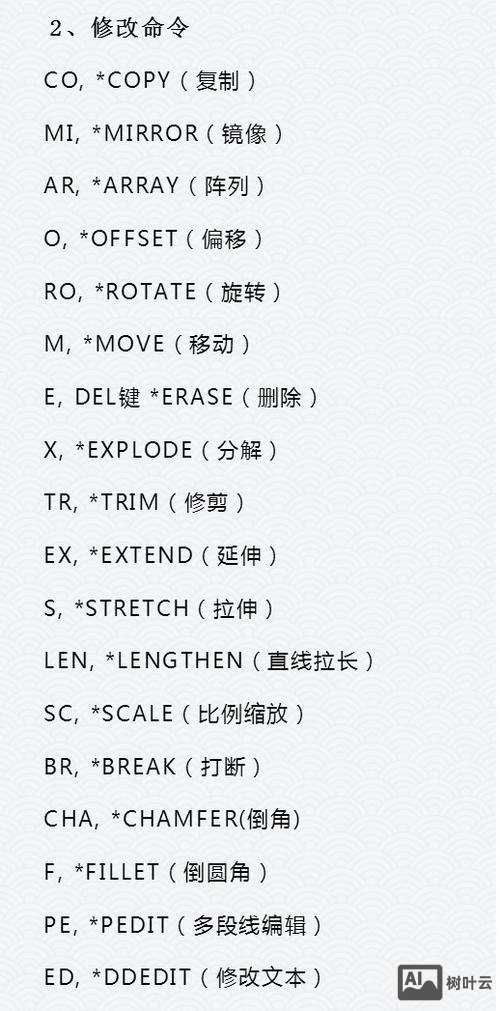

编辑类快捷命令用于修改和优化已绘制的图形,是提升绘图精度的关键，删除“E”（ERASE）可移除选中对象，复制“CO”（COPY）通过基点和位移点实现对象复制，偏移“O”（OFFSET）按指定距离生成平行图形，阵列“AR”（ARRAY）支持矩形阵列（行数、列数、间距）和环形阵列（中心点、项目数、填充角度），适合批量绘制均匀分布的元素，修剪“TR”（TRIM）和延伸“EX”（EXTEND）可调整对象边界，通过选择剪切边或延伸边实现精确修形，倒角“CHA”（CHAMFER）和圆角“F”（FILLET）用于直线或圆弧的过渡连接，可设置距离或半径，特性匹配“MA”（MATCHPROP）能将源对象的属性（如图层、颜色、线型）应用到目标对象，统一图形样式，这些编辑命令结合使用，可高效完成图形的细节调整。

视图控制类快捷命令帮助用户灵活观察和定位图形,尤其在复杂图纸中必不可少，实时平移“P”（PAN）或“Shift+鼠标中键”拖动视图，实时缩放“Z+空格+E”（ZOOM EXTENTS）最大化显示所有对象，窗口缩放“Z+空格+W”（ZOOM WINDOW）框选局部区域放大，命名视图“V”（VIEW）可保存和恢复特定视角，适合多视图切换，鸟瞰视图“DSVIEWER”提供全局缩略图，便于快速定位，动态观察“3DORBIT”支持三维模型的旋转查看，重生成“RE”或“REGEN”刷新屏幕显示，解决图形残影问题，合理运用视图命令，能显著提升绘图时的操作便捷性。

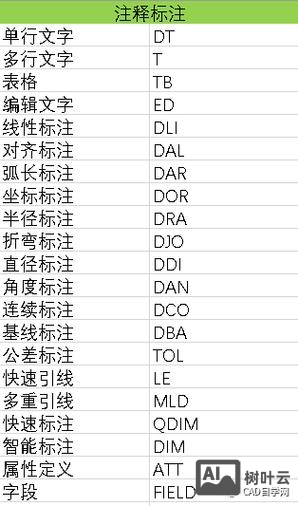

为便于查阅,以下将常用快捷命令按功能分类整理：

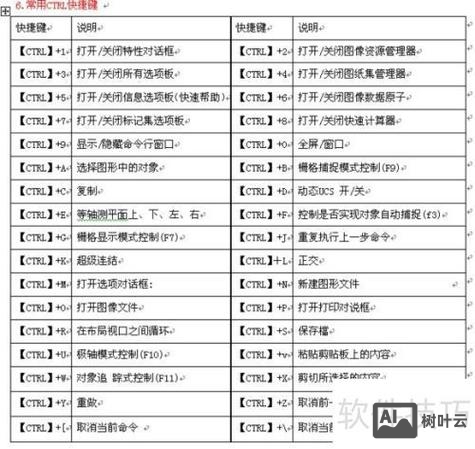

在实际应用中,快捷命令的效率提升依赖于熟练度和自定义设置，用户可通过“OP”（OPTIONS）命令打开选项窗口，在“文件”选项卡中支持文件搜索路径的配置，在“用户系统配置”中启用“键盘快捷键”以自定义命令别名，将“偏移”命令的别名从“O”改为“OFF”，避免与其他命令冲突，结合“Ctrl”组合键（如“Ctrl+C”复制、“Ctrl+V”粘贴）和功能键（如“F3”对象捕捉开关、“F8”正交模式切换），可进一步优化操作流程。

对于初学者,建议通过以下步骤提升快捷命令使用能力：首先掌握文件管理和基本绘图命令（如L、C、PL），确保能独立完成简单图形；其次学习编辑命令（O、TR、AR），重点理解“先选择对象后执行命令”的逻辑；最后练习视图控制和三维相关命令，适应复杂场景，日常绘图时，可尝试关闭工具栏，强制使用命令行输入，逐步形成肌肉记忆。

相关问答FAQs：

1. 如何自定义CAD快捷命令？
   答：通过输入“OP”打开选项窗口，切换到“文件”选项卡，展开“键盘快捷键”节点，选择“自定义”按钮，在弹出的“键盘快捷键”对话框中可添加、修改或删除命令别名，在“命令”栏输入命令全称（如“OFFSET”），在“快捷键”栏设置新别名（如“OF”），点击“确定”保存即可。

2. 为什么输入快捷命令后无反应？
   答：可能原因包括：①命令行被其他窗口遮挡，需按“Ctrl+9”恢复命令行显示；②输入法处于中文状态，导致命令无法识别，需切换至英文输入法；③命令别名被禁用，可通过“OP→用户系统配置→自定义右键单击”检查“命令”选项卡中的“键盘快捷键”是否启用；④软件版本差异，部分命令在新旧版本中别名不同，需查阅对应版本的命令手册。
