CAD命令键有哪些？常用快捷键怎么记？

在CAD软件中,命令键是用户与软件交互的核心，通过快捷键或命令输入可高效完成绘图、编辑、标注等操作，熟练掌握命令键能显著提升绘图效率，以下从基础命令、编辑命令、显示控制、标注命令及高级功能五个维度详细解析CAD常用命令键及其应用场景。

基础绘图命令

基础绘图命令是CAD绘图的起点,主要包括直线、多段线、圆、矩形等核心图形的绘制。

• 直线（L）：输入L后回车，通过指定起点和终点绘制直线，连续操作可绘制折线，配合闭合（C）选项可自动连接起点与终点形成封闭图形。
• 多段线（PL）：输入PL回车，可绘制由直线和圆弧组成的连续线段，支持设置线宽（如W选项），适用于绘制轮廓、箭头等需统一属性的图形。
• 圆（C）：输入C回车，通过指定圆心+半径（或直径）、三点、两点相切等方式绘制圆，常用子命令包括3P（三点定圆）、TTR（两切点+半径）。
• 矩形（REC）：输入REC回车，通过指定对角点或长度+宽度绘制矩形，支持倒角（C）和圆角（F）选项，可快速带修饰的矩形。
• 圆弧（A）：输入A回车，提供多种绘制方式，如三点定弧、起点+圆心+端点等，灵活绘制不同弧度的圆弧。

编辑修改命令

编辑命令用于调整已有图形,包括移动、复制、修剪、延伸等操作，是优化图形的关键。

• 移动（M）：输入M回车，选择对象后指定基点和位移点，实现图形的位置平移。
• 复制（CO/CP）：输入CO回车，选择对象并指定基点，可多次复制到目标位置，支持阵列复制（输入ARRAY调用阵列功能）。
• 修剪（TR）：输入TR回车，选择剪切边界后，点击需修剪的线段，快速去除多余部分，首次操作需按两次回车确认边界选择。
• 延伸（EX）：输入EX回车，选择边界对象后，点击需延伸的线段，使其精确延伸至边界。
• 旋转（RO）：输入RO回车，选择对象并指定基点，输入旋转角度（如90）或通过拖动确定方向，实现图形旋转。
• 缩放（SC）：输入SC回车，选择对象并指定基点，输入比例因子（如2放大一倍）或参照长度，调整图形大小。

显示控制命令

显示命令用于调整视图,便于观察和编辑复杂图形。

• 实时平移（P）：输入P回车或按住鼠标中键拖动，自由移动视图而不改变图形位置。
• 缩放（Z）：输入Z回车后，常用子命令包括：E（范围缩放，显示所有对象）、W（窗口缩放，框选区域放大）、P（上一个视图，返回上一状态）。
• 鸟瞰视图（DV）：输入DV回车，打开独立窗口预览全图，实时框选缩放区域，适合大型图纸导航。

标注与注释命令

标注命令用于添加尺寸、文字等注释，确保图形信息准确传达。

• 线性标注（DLI）：输入DLI回车，点击标注起点和终点，自动生成水平或垂直尺寸线。
• 直径标注（DDI）：输入DDI回车，点击圆或圆弧，标注直径尺寸，自动添加直径符号。
• 文字标注（T/MT）：输入T回车，通过单行文字命令添加文本；输入MT回车，使用多行文字编辑器，支持插入符号、设置字体和段落格式。
• 引线标注（LE）：输入LE回车，指定引线起点和注释位置，可添加箭头和文字，用于标注细节说明。

高级功能命令

高级命令包括图层管理、块定义、打印设置等，提升绘图规范性和效率。

• 图层（LA）：输入LA回车，打开图层特性管理器，可新建图层（如“墙体”“门窗”）、设置颜色、线型、线宽，通过图层开关控制对象显示。
• 块定义（B）：输入B回车，将选中的图形定义为块，命名后可重复插入，修改块定义（输入BE）可更新所有引用块。
• 打印（PLOT）：输入PLOT回车，设置打印机、图纸尺寸、比例（如1:100）和打印范围（窗口/图形界限），输出PDF或纸质图纸。

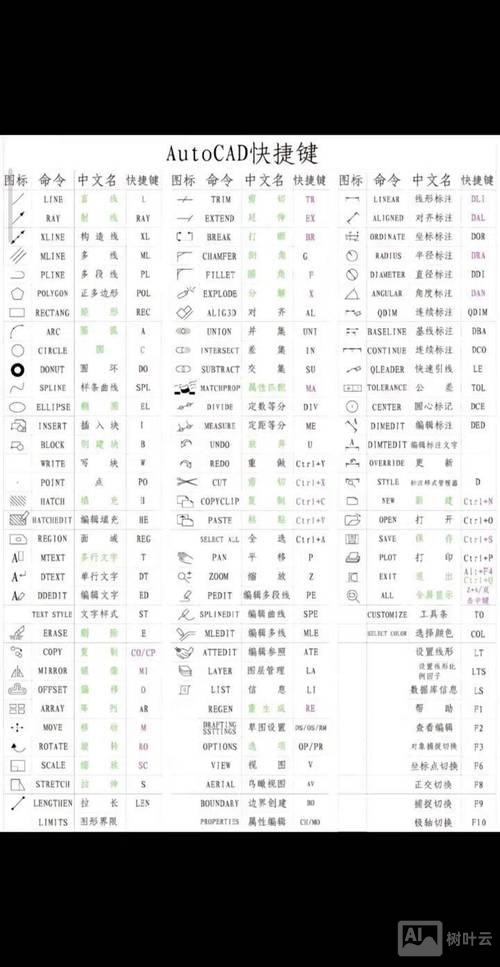

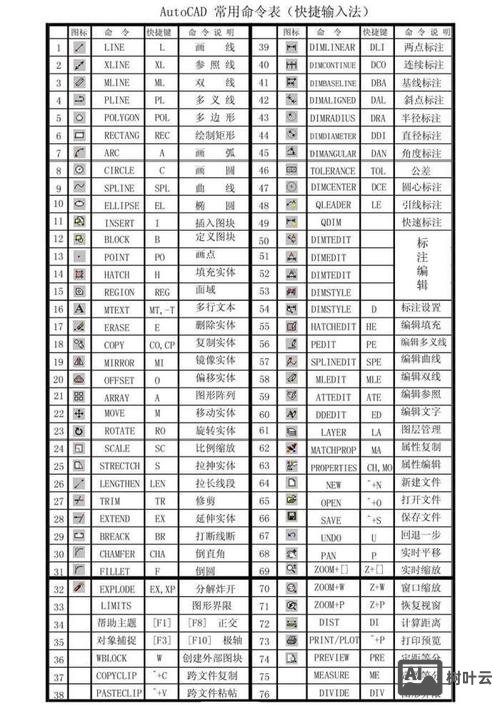

CAD常用命令键速查表

相关问答FAQs

Q1：如何快速重复上一步操作？
A1：在CAD中，按空格键或回车键可重复执行上一步命令，绘制一条直线后，直接按空格键可继续绘制下一条直线，无需重新输入L命令，若需重复其他操作（如移动、复制），按空格键也可快速调用最近使用的命令。

Q2：如何修改CAD命令的快捷键？
A2：通过自定义界面设置修改快捷键：输入CUI回车，打开“自定义用户界面”对话框，在“键盘快捷键”分支中找到需修改的命令（如LINE），在“快捷键”栏位输入新按键（如Ctrl+L），点击确定保存即可，注意避免与系统默认快捷键冲突，导致操作混乱。
