cad组合线条命令如何高效合并与编辑？

在CAD软件中,组合线条命令是提升绘图效率、优化图形结构的重要工具，主要用于将多个独立线条、多段线或其他二维对象合并为单一对象，便于后续编辑和管理，以下将从命令功能、操作步骤、适用场景、注意事项及与其他命令的对比等方面进行详细说明。

组合线条命令的核心功能

组合线条命令（如“JOIN”或“PEDIT”中的合并选项）的核心功能在于将多个独立对象整合为一个整体，在绘制建筑平面图时，若墙体由多条短线段组成，通过组合命令可将其合并为一条多段线，便于统一调整线宽、颜色或进行布尔运算，该命令支持的对象类型包括直线、多段线、圆弧、椭圆弧等，但需注意对象之间必须首尾相连或部分重叠，否则无法成功合并。

操作步骤详解

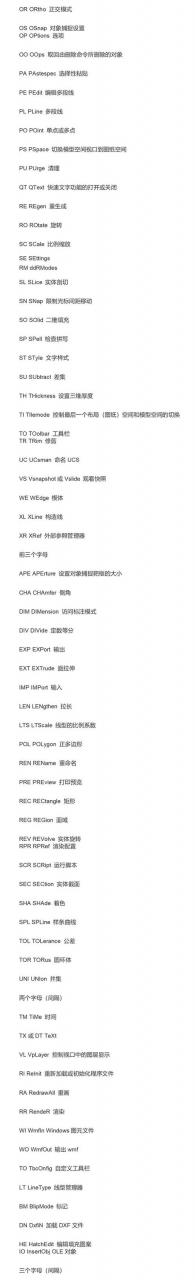

以AutoCAD中的“JOIN”命令为例，具体操作步骤如下：

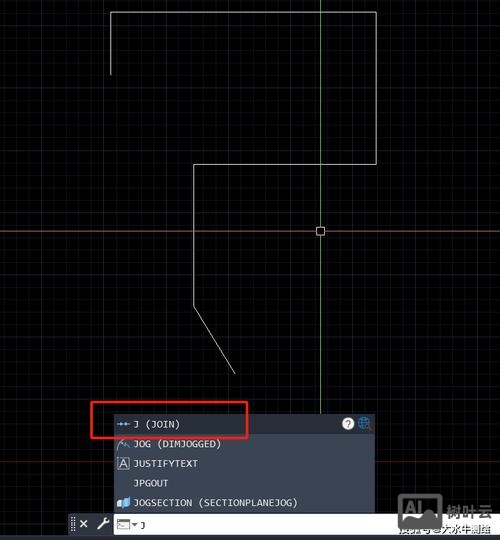

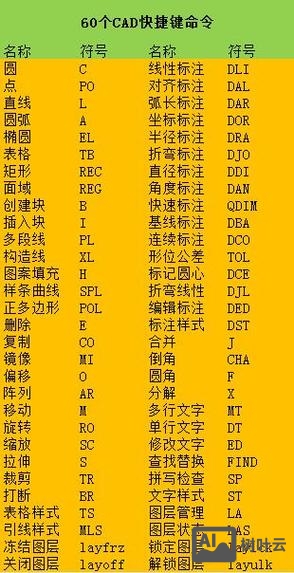

1. 启动命令：在命令行输入“JOIN”并按回车键，或通过“修改”工具栏中的“合并”按钮激活。
2. 选择源对象：选择作为合并基础的第一个对象（如一条直线或多段线）。
3. 选择要合并的对象：依次选择需要合并的其他对象，可使用窗口选择或框选方式批量选取。
4. 确认合并：按回车键结束选择，系统自动将符合条件的对象合并为单一多段线，若对象之间未完全连接，命令行会提示“无法合并”，需调整对象位置后再试。

对于更复杂的合并需求,可使用“PEDIT”命令：

1. 输入“PEDIT”并选择一条多段线作为基础对象。
2. 在弹出的选项菜单中选择“合并”（输入“J”）。
3. 选择需要合并的其他对象,按回车键完成合并，此时对象将被转换为多段线格式。

适用场景分析

组合线条命令广泛应用于以下场景：

1. 建筑制图：将分散的墙线、门窗轮廓合并为多段线，便于填充图案或生成面域。
2. 机械设计：合并零件轮廓线，统一标注尺寸或进行倒角、圆角处理。
3. 地形测绘：将断续的等高线合并为连续多段线，便于计算面积或生成三维模型。
4. 图形优化：清理绘图过程中产生的多余线条，减少文件大小，提升软件运行速度。

注意事项

1. 对象兼容性：仅当对象类型相同时才能合并（如直线与直线、多段线与多段线），直线与圆弧需通过“PEDIT”命令合并。
2. 几何条件：对象必须首尾相连或部分重叠，间距过大时需先用“延伸”或“修剪”命令调整。
3. 图层特性：合并后对象将继承源对象的图层、颜色和线型，若需统一特性，需提前修改。
4. 复杂图形处理：对于大量对象的合并，建议分批操作，避免软件卡顿；若对象包含非几何信息（如块属性），合并后可能丢失。

与其他命令的对比

高级技巧

1. 批量合并：结合“SELECT”命令的全选功能与“JOIN”命令，可一次性合并图层内所有符合条件的对象。
2. 合并后编辑：合并后的多段线可通过“PEDIT”命令的“拟合”或“样曲线”选项生成平滑曲线。
3. 与其他命令嵌套：例如先用“EXPLODE”命令分解块，再通过“JOIN”合并线条，优化复杂图形结构。

相关问答FAQs

Q1：为什么使用JOIN命令时提示“对象无法合并”？
A1：通常由以下原因导致：①对象类型不同（如直线与圆弧未用PEDIT合并）；②对象之间未首尾相连或重叠；③对象共线但未完全接触，需检查对象几何关系，确保满足合并条件，或使用“延伸”“修剪”命令调整后再试。

Q2：合并后的多段线如何恢复为独立线条？
A2：可通过“EXPLODE”命令将合并后的多段线分解为独立对象，操作方法为：输入“EXPLODE”，选择多段线后按回车键，系统会将其还原为合并前的直线或圆弧形式，但需注意，分解后无法恢复合并状态，建议提前备份原图形。
