思科4503核心配置命令有哪些？

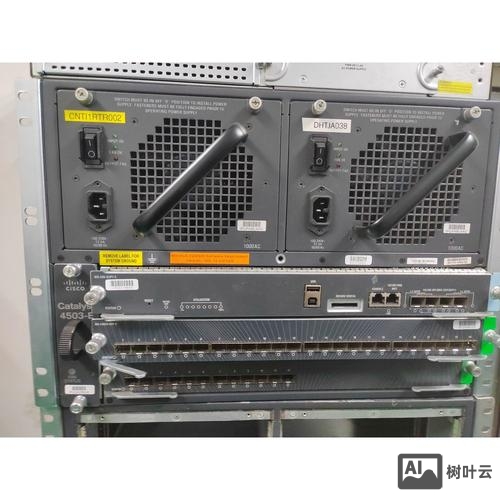

思科Catalyst 4503交换机作为企业级核心或汇聚层设备，其配置需结合业务需求进行精细化操作，以下从基础配置、接口管理、VLAN划分、路由协议、安全策略及高可用性六个维度,详细解析常用配置命令及注意事项。

基础配置

首次登录交换机通常需通过Console线连接，使用超级用户权限（默认为enable密码）进入配置模式，基础配置包括设备名称、管理IP及登录权限设置：

Switch> enable                     // 进入特权模式
Switch# configure terminal         // 进入全局配置模式
Switch(config)# hostname SW-Core   // 设置设备名称
Switch(config)# enable secret Cisco123  // 设置加密的enable密码
Switch(config)# interface vlan1    // 进入管理接口（默认VLAN）
Switch(config-if)# ip address 192.168.1.1 255.255.255.0  // 配置管理IP
Switch(config-if)# no shutdown      // 启用接口
Switch(config-if)# exit
Switch(config)# ip default-gateway 192.168.1.254  // 设置默认网关

需注意，VLAN1是默认管理VLAN，生产环境中建议创建独立VLAN（如VLAN 100）用于管理，并通过interface vlan100切换。

接口管理

4503支持多种接口类型（如千兆以太网、光纤模块）,接口配置需根据物理类型选择命令：

// 配置千兆以太网接口（假设为模块1的端口1）
Switch(config)# interface gigabitethernet 1/1
Switch(config-if)# description Link_to_Server1  // 添加接口描述
Switch(config-if)# speed 1000          // 设置速率（可选10/100/1000）
Switch(config-if)# duplex full         // 设置双工模式（half/full/auto）
Switch(config-if)# no shutdown         // 启用接口
// 配置光纤接口（SFP插槽）
Switch(config)# interface gigabitethernet 2/1/1
Switch(config-if)# no negotiation auto // 关闭自协商（需两端匹配）

接口状态可通过show interface gigabitethernet 1/1查看，若显示administratively down，需检查no shutdown命令是否执行。

VLAN划分

VLAN是实现网络隔离的核心技术,配置需先创建VLAN再分配端口：

// 创建VLAN
Switch(config)# vlan 10
Switch(config-vlan)# name Sales       // 命名VLAN（可选）
Switch(config-vlan)# exit
Switch(config)# vlan 20
Switch(config-vlan)# name HR
// 将端口划入VLAN（以access模式为例）
Switch(config)# interface range gigabitethernet 1/1-24  // 批量配置端口
Switch(config-if-range)# switchport mode access       // 设置为接入模式
Switch(config-if-range)# switchport access vlan 10    // 分配到VLAN 10

若端口需连接其他交换机（Trunk模式）,需配置：

Switch(config)# interface gigabitethernet 2/1
Switch(config-if)# switchport mode trunk       // 设置为中继模式
Switch(config-if)# switchport trunk allowed vlan 10,20  // 允许的VLAN列表
Switch(config-if)# switchport trunk encapsulation dot1q  // 封装协议（默认ISL，建议改用802.1Q）

路由协议配置

4503作为三层交换机，支持静态路由和动态路由协议（如OSPF）：

// 静态路由配置
Switch(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.254  // 默认路由
// OSPF配置（以区域0为例）
Switch(config)# router ospf 10
Switch(config-router)# router-id 1.1.1.1  // 设置Router ID（建议手动配置）
Switch(config-router)# network 192.168.1.0 0.0.0.255 area 0  // 宣告直连网段
Switch(config-router)# passive-interface vlan100  // 设置管理VLAN为被动接口（不发送OSPF报文）

OSPF网络区域划分需根据网络拓扑设计，通常核心层设备属于Area 0。

安全策略配置

为提升网络安全性，需配置端口安全、ACL及SSH登录：

// 端口安全（限制MAC地址数量）
Switch(config)# interface gigabitethernet 1/1
Switch(config-if)# switchport port-security          // 启用端口安全
Switch(config-if)# switchport port-security maximum 2 // 最多允许2个MAC地址
Switch(config-if)# switchport port-security violation shutdown  // 违规关闭端口
// 标准ACL配置（限制VLAN 10访问服务器）
Switch(config)# access-list 1 deny 192.168.10.0 0.0.0.255
Switch(config)# access-list 1 permit any
Switch(config)# interface vlan 20
Switch(config-if)# ip access-group 1 in  // 在入方向应用ACL
// SSH登录配置（替代Telnet）
Switch(config)# ip domain-example.com  // 设置域名
Switch(config)# crypto key generate rsa  // 生成RSA密钥
Switch(config)# line vty 0 15
Switch(config-line)# transport input ssh  // 只允许SSH
Switch(config-line)# login local        // 使用本地用户认证
Switch(config-line)# username admin secret Admin@123  // 创建用户

高可用性配置

4503支持HSRP（热备份路由协议）实现网关冗余：

// 在VLAN 10接口配置HSRP
Switch(config)# interface vlan10
Switch(config-if)# standby 10 ip 192.168.10.254  // 虚拟IP
Switch(config-if)# standby 10 priority 110      // 优先级（默认100，数值高为活跃）
Switch(config-if)# standby 10 preempt          // 开启抢占模式
Switch(config-if)# standby 10 authentication md5 key-string CiscoHSRP  // 认证密钥

另一台交换机需配置相同虚拟IP但优先级略低（如100）,确保主备切换。

配置命令速查表

相关问答FAQs

Q1: 如何查看4503交换机的VLAN配置信息？
A: 可通过以下命令查看：

• show vlan brief：显示所有VLAN及其对应端口摘要。
• show running-config | include vlan：查看当前配置中与VLAN相关的命令。
  若需查看特定VLAN的详细信息，使用show vlan id [VLAN号]。

Q2: 交换机端口无法正常通信，如何排查？
A: 排查步骤如下：

1. 检查物理层：确认端口no shutdown状态，使用show interface [接口名]查看line protocol是否为up，检查网线及光模块是否正常。
2. 检查VLAN配置：确认端口模式（access/trunk）及所属VLAN是否正确，show running-config interface [接口名]查看端口配置。
3. 检查IP及路由：若为三层接口，确认IP地址配置及路由表是否可达，show ip route查看路由条目。
4. 检查安全策略：确认ACL或端口安全未阻断流量，show ip access-lists或show port security查看规则匹配情况。

通过以上步骤,可系统化定位并解决端口通信问题。
