CAD的S命令具体怎么用？

在CAD软件中，S命令通常指的是“STRETCH”（拉伸）命令，这是一个非常实用的编辑工具，主要用于按指定方式拉伸或移动对象中的部分图形，同时保持其他部分不变，与移动（MOVE）命令整体移动对象不同，拉伸命令允许用户选择对象的一部分进行变形，特别适用于调整图形的长度、宽度或形状,而无需重新绘制整个图形。

（图片来源网络，侵删）

使用STRETCH命令的核心步骤

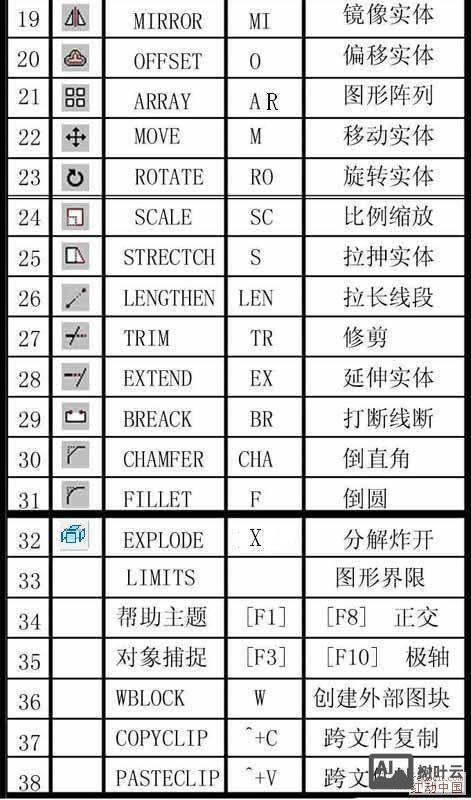

启动命令：在CAD命令行输入“STRETCH”或快捷键“S”，然后按回车键确认。
选择对象：系统会提示用户以“交叉窗口（Crossing Window）”或“交叉多边形（Crossing Polygon）”方式选择对象，这是因为拉伸命令需要明确区分“拉伸部分”和“固定部分”，若使用普通矩形窗口选择，只有完全包含在窗口内的对象会被整体移动，而非拉伸。
指定基点和位移：选择对象后，需要指定拉伸的基点（即拉伸的起始参考点）和位移点（拉伸的目标位置），基点可以是对象上的任意点，位移点则决定了拉伸的方向和距离。

STRETCH命令的适用场景

调整长度或宽度：将直线、多段线或矩形的端点向一侧延伸，以改变其长度或宽度。
修改图形形状：如调整不规则轮廓的局部形状，或拉伸闭合图形（如矩形、多边形）的某一边。
动态调整布局：在机械或建筑图纸中，修改墙体、门窗的位置或尺寸，而无需重新关联其他对象。

操作注意事项

选择对象的关键：必须确保需要拉伸的部分与固定部分通过交叉窗口选择区分开，若拉伸矩形的右侧边，应将交叉窗口的右侧边框与矩形右侧部分重叠，这样左侧部分会保持固定。
对象类型限制：拉伸命令对部分对象（如圆、椭圆、块）的处理方式不同，圆被拉伸时会改变直径而非位置，而块整体移动时无法局部拉伸。
精度控制：通过启用“正交模式（F8）”或“极轴追踪”，可确保拉伸方向水平、垂直或沿特定角度，避免变形偏差。

常见问题与解决方法

问题现象	可能原因	解决方案
拉伸后整个对象移动而非变形	选择方式错误，未使用交叉窗口	重新选择对象，确保交叉窗口仅覆盖需要拉伸的部分
拉伸方向与预期不符	基点或位移点选择有误	重新指定基点，结合对象捕捉功能精确定位
多段线拉伸后断裂	多段线未合并为单一对象	使用“PEDIT”命令合并多段线后再拉伸

相关问答FAQs

Q1：为什么使用S命令拉伸时，整个图形都移动了，没有局部拉伸效果？
A：这通常是因为选择对象时未使用交叉窗口模式，STRETCH命令要求通过交叉窗口（从右向左拖拽选择框）选择对象，且选择框必须与需要拉伸的部分相交，若使用普通窗口（从左向右拖拽），完全包含在窗口内的对象会被整体移动，请重新选择对象,确保交叉窗口覆盖需要拉伸的局部区域。

Q2：拉伸命令是否可以用于文字或标注？
A：不建议直接使用STRETCH命令拉伸文字或标注，文字和标注属于注释对象，强行拉伸可能导致位置错乱或尺寸异常，若需调整其位置，应使用“移动（MOVE）”命令；若需修改关联的几何图形（如标注的起点和终点），应优先编辑几何对象,标注会自动更新。
