CAD图纸清理命令如何高效清理冗余？

CAD图纸清理是设计过程中必不可少的环节,随着项目推进，图纸中常会积累大量冗余对象，如图层、块定义、文字样式等，这些冗余数据不仅会增加文件体积、降低软件运行速度，还可能导致出图错误或数据混乱，通过系统化的清理命令，可以有效优化图纸结构，提升工作效率，以下从清理对象类型、常用命令详解、操作流程及注意事项等方面展开说明。

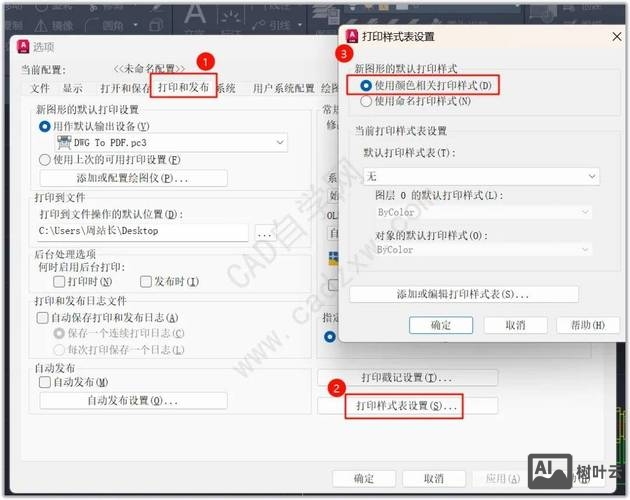

清理对象类型及对应命令

CAD图纸中的冗余数据主要分为以下几类,每类均有针对性的清理命令：

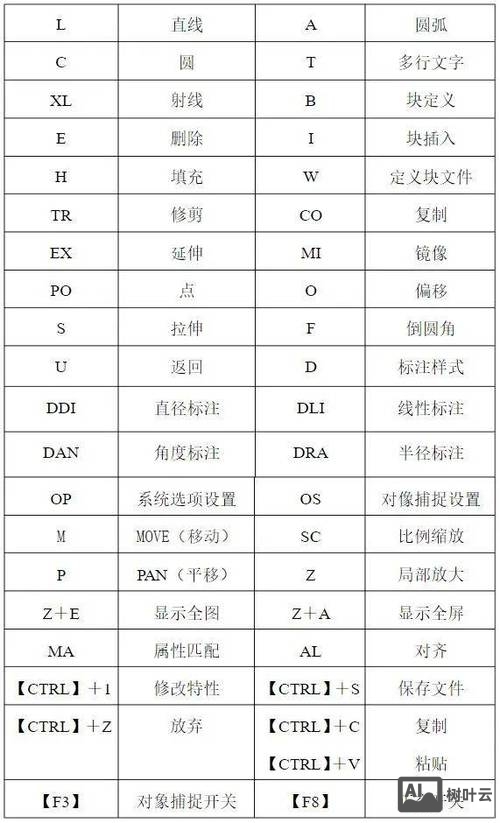

核心清理命令详解

PURGE命令（基础清理）

• 功能：清理未命名或未使用的命名对象，是图纸清理中最常用的命令。
• 操作步骤：
  • 输入PURGE或-PURGE（命令行版本），打开清理对话框。
  • 勾选“确认要清理的每个项目”可逐项确认，适合复杂图纸。
  • 勾选“清理嵌套项目”可递归清理块、参照中的冗余对象。
  • 点击“全部清理”自动处理所有可清理项，重复执行直至列表为空。
• 注意事项：部分受保护对象（如图层“0”“Defpoints”）无法直接清理，需先解除锁定或修改特性。

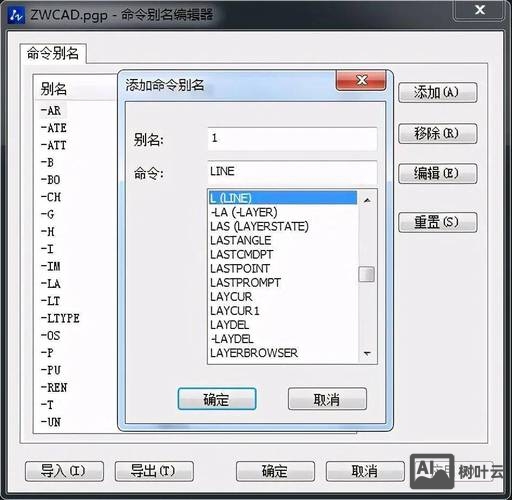

LAYDEL命令（图层清理）

• 功能：批量删除未使用的图层，比手动逐层删除更高效。
• 操作步骤：
  • 输入LAYDEL，选择“未使用的图层”选项。
  • 软件自动筛选未包含对象的图层,列表显示后确认删除。
• 风险提示：若图层中包含隐藏对象（如冻结或关闭状态的对象），可能误删，建议先使用LAYWALK或图层状态管理器检查。

OVERKILL命令（对象去重）

• 功能：处理几何冗余，如重叠线、重复文字等，避免尺寸标注或填充错误。
• 参数设置：
  • 公差：设置对象重合的允许误差（如0.1mm），小于该值视为重复。
  • 检查类型：勾选“直线/圆弧/圆/多段线”等，针对性清理特定对象。
  • 处理选项：选择“删除”或“合并”，如重叠直线可直接合并为单一线段。
• 应用场景：导入外部图纸或多人协作后，常出现对象重复，此命令能快速优化。

AUDIT命令（修复与清理结合）

• 功能：检测并修复图形错误，间接清理因错误产生的冗余数据。
• 操作步骤：
  • 输入AUDIT，选择“修复”选项。
  • 常见修复问题包括：无效的图案填充、损坏的块定义、错误的对象索引。
• 建议：清理前先执行AUDIT，确保图形数据完整性，避免清理后出现新的错误。

清理流程与最佳实践

标准化清理流程

1. 备份原图：清理前另存为副本，防止误删关键对象。
2. 清理前检查：
   • 关闭或锁定必要图层（如“0”“Defpoints”），避免误删。
   • 使用SELECT命令选择特定对象（如输入[SELECT][P][L]选择所有直线），检查是否有意外冗余。
3. 分步清理：
   • 先执行PURGE清理命名对象（块、样式等）。
   • 再用OVERKILL处理几何重复。
   • 最后通过LAYDEL清理图层。
4. 清理后验证：
   • 检查文件大小是否显著减小（理想情况减少30%-50%）。
   • 全局预览图形,确认无对象丢失。

高效清理技巧

• 脚本自动化：对于批量图纸，可录制-PURGE命令脚本（如-PURGE R * N），直接清理所有未命名项目。
• 图纸集管理：使用AUDIT+PURGE组合命令，通过脚本处理整个图纸集。
• 外部参照处理：清理外部参照前，先绑定参照（XBIND），否则无法清理参照中的冗余对象。

常见问题与注意事项

1. 清理后文件未变小：

   • 原因：可能存在大量复杂块定义或未卸载的图像参照。
   • 解决方案：使用BLOCKICON卸载块图标，或手动删除未使用的外部参照。

2. 清理导致部分对象消失：

   • 原因：对象位于已清理图层中，或被设置为“不可见”特性。
   • 解决方案：通过RECOVER命令修复文件，或从备份恢复。

相关问答FAQs

Q1: 为什么执行PURGE命令后，文件大小没有明显变化？
A: 可能原因包括：图纸中存在大量光栅图像、未卸载的复杂外部参照、或隐藏的代理对象，建议先使用IMAGECLIP裁剪图像边界，XBIND绑定外部参照，再尝试PURGE，若文件存在大量重历史记录（如UNDO数据），可通过PURGE后输入-PURGE R *清理所有未命名项目，或使用WBLOCK命令只保留选中的对象到新文件。

Q2: 清理图层时误删了正在使用的图层，如何快速恢复？
A: 若已保存文件，可通过RECOVER命令修复（输入RECOVER选择文件，软件自动恢复错误数据），若未保存，立即使用UNDO命令撤销操作（快捷键Ctrl+Z），长期预防建议：清理前使用LAYMCH（图层匹配）将所有对象转移至固定图层（如“0”层），再执行LAYDEL，避免误删。
