CAD命令栏如何快速自定义设置？

在CAD软件中，命令栏是用户与软件交互的核心界面之一，通过命令栏可以输入指令、查看提示信息、调整参数设置等，合理配置命令栏能够显著提升绘图效率，因此掌握CAD命令栏的设置方法对于用户来说至关重要，本文将详细介绍CAD命令栏的设置路径、功能选项及优化技巧,帮助用户根据自身需求定制个性化的命令栏界面。

命令栏的基本结构与打开方式

命令栏通常位于CAD绘图区域的下方，由多个部分组成：命令历史记录区、当前命令输入区、命令提示区，默认情况下，命令栏会固定显示在界面底部，但用户可以通过拖动命令栏的标题栏将其移动到任意位置，或通过双击标题栏将其固定/浮动，打开命令栏的方式主要有三种：一是通过菜单栏“工具”→“命令行”选项；二是使用快捷键Ctrl+9；三是点击状态栏中的“命令行”按钮（部分版本显示为图标）。

命令栏设置的主要路径

不同版本的CAD软件（如AutoCAD、中望CAD等）命令栏设置路径略有差异，但核心功能基本一致，以AutoCAD 2023为例，命令栏设置主要通过以下步骤进入：1. 右键单击命令栏空白区域，选择“选项”；2. 在弹出的“选项”对话框中切换到“配置”选项卡，点击“重置”按钮可恢复默认设置；3. 更详细的命令栏自定义需通过“自定义”功能实现，路径为“管理”选项卡→“自定义设置”→“界面元素”。

命令栏核心设置选项详解

命令行窗口属性设置

在命令栏右键菜单中选择“选项”，进入“显示”选项卡，可调整命令行窗口的字体、颜色、窗口大小等属性，具体参数包括：字体（支持宋体、黑体等常规字体及等宽字体）、字体大小（范围8-72点）、背景颜色（默认为黑色，可自定义RGB值）、文字颜色（默认为白色，支持与背景色对比调节），还可勾选“在图形窗口中显示命令行”选项,使命令栏以浮动窗口形式显示在绘图区内。

命令历史记录与输入控制

命令栏默认保留最近执行的命令记录，用户可通过设置调整记录数量，在“选项”对话框的“打开/保存”选项卡中，找到“命令历史记录”参数，默认值为20（范围1-200），数值越大记录越多，对于命令输入方式，支持“动态输入”与“传统命令行”两种模式：动态输入模式下，命令提示会直接显示在鼠标附近；传统模式下则仅在命令栏显示，可通过状态栏“DYN”按钮切换，或在“草图设置”对话框中配置。

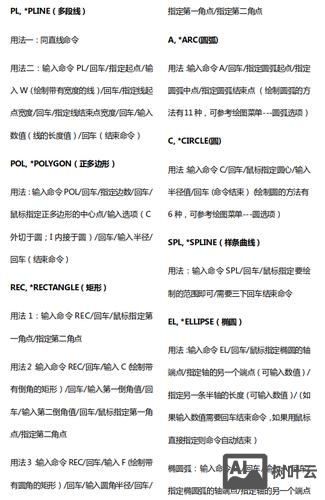

自动完成与命令别名优化

为提升输入效率，CAD提供了命令自动完成功能，在“选项”→“文件”选项卡中，展开“自定义设置”→“自动完成”，可设置匹配类型（如“仅匹配命令前缀”或“匹配任意位置”），用户可自定义命令别名（即简写命令），通过修改“acad.pgp”文件实现，将“L”定义为“LINE”命令别名，只需在文件中添加“L,*LINE”行,修改后需重启CAD使配置生效。

命令栏透明度与位置锁定

在较新版本的CAD中，命令栏支持透明度调整，右键单击命令栏标题栏，选择“透明度”，通过滑动条调节透明度级别（0-100%），0%为完全不透明，100%为完全透明，可勾选“锁定位置”选项，防止误操作导致命令栏移动，若需解锁，需通过“视图”选项卡→“窗口”面板→“锁定窗口位置”进行操作。

命令栏高级优化技巧

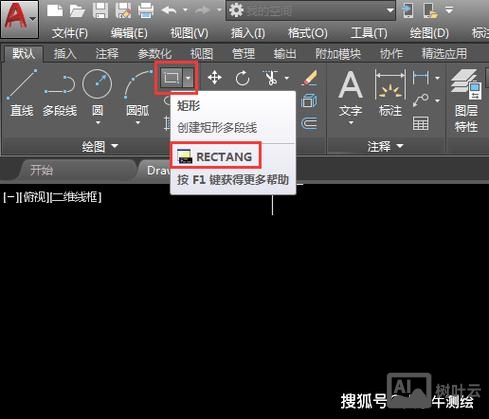

自定义命令按钮

用户可将常用命令添加到命令栏，实现快速调用，右键单击命令栏，选择“自定义”，打开“自定义用户界面”对话框，在“命令列表”中找到目标命令（如“圆”），拖拽至命令栏的工具栏区域即可，支持添加分隔线、下拉菜单等复杂元素，通过“特性”面板可调整按钮图标、名称等属性。

命令脚本录制与回放

对于重复性操作，可通过命令脚本功能实现自动化，在命令栏输入“SCRIPT”命令，选择“.scr”格式的脚本文件，CAD将自动执行文件中的命令序列，用户也可手动录制脚本：1. 输入“RECORD”命令开始录制；2. 执行所需操作；3. 输入“STOP”命令结束录制,保存为脚本文件。

多行命令栏模式

默认命令栏为单行显示，但可通过设置调整为多行模式，右键单击命令栏，选择“选项”→“显示”→“命令行窗口设置”，勾选“多行显示”选项，并设置最大行数（默认为3行），多行模式下，命令历史记录会垂直排列,便于查看长命令序列。

不同版本CAD的命令栏设置差异

命令栏常见问题解决

1. 命令栏消失：按Ctrl+9恢复默认显示；若无效，输入“MENULOAD”命令加载标准菜单文件。
2. 命令输入无响应：检查“DYN”状态是否关闭；尝试输入“-LAYER”等全称命令排除别名冲突。

相关问答FAQs

Q1: 如何调整命令栏中文字的字体大小？
A1: 右键单击命令栏空白区域，选择“选项”，在“显示”选项卡中点击“命令行窗口设置”，找到“字体”按钮，在弹出的对话框中选择字体并调整大小（8-72点），点击“应用”即可生效。

Q2: 命令栏历史记录如何清空？
A2: 目前CAD无直接清空历史记录的功能，但可通过以下方法间接实现：1. 新建一个临时图形文件，历史记录将自动清空；2. 修改“acad.pgp”文件并重启CAD，会重置部分命令记录；3. 使用“PURGE”命令清理图形中的未使用项目,可能间接减少历史记录冗余数据。
