CAD标注箭头命令怎么用？

在CAD软件中，标注箭头是尺寸标注的重要组成部分，用于指示标注对象的起始和终止位置，同时也能增强标注的可读性和专业性，掌握CAD标注箭头的相关命令和设置方法，能够帮助用户更高效地完成图纸绘制，本文将详细介绍CAD标注箭头的命令操作、样式设置及常见应用场景。

在CAD中，标注箭头的设置主要通过“标注样式管理器”完成，用户需要打开标注样式管理器，可以通过命令行输入“DIMSTYLE”或点击“注释”选项卡中的“标注样式”按钮进入，在弹出的对话框中，选择当前使用的标注样式，点击“修改”按钮，进入“修改标注样式”对话框，在“符号和箭头”选项卡中，用户可以对箭头的类型、大小、引线样式等进行详细设置，在“箭头”区域，系统提供了多种预设箭头样式，如实心闭合、倾斜、建筑标记、积分符号等，用户可根据行业规范或图纸需求选择合适的类型，若需要自定义箭头，可点击“用户箭头”按钮,从块或外部文件中导入自定义箭头图形。

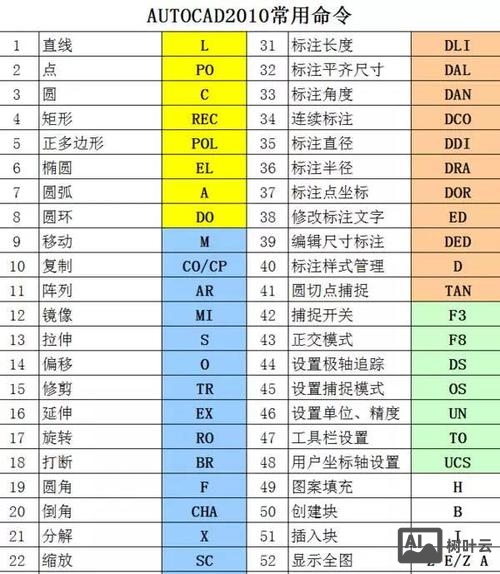

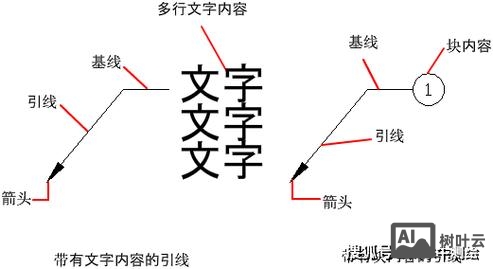

对于不同的标注类型，箭头的显示方式也有所不同，在线性标注、对齐标注等基础标注中，箭头通常位于尺寸线的两端；而在半径标注、直径标注中，箭头则指向圆弧或圆，在引线标注中，箭头的样式和位置可通过“引线设置”对话框调整，例如选择“无箭头”“实心闭合”或“点”等样式，值得注意的是，箭头的大小应与标注文字和尺寸线的比例协调，避免过大或过小影响图纸美观，在“符号和箭头”选项卡的“箭头大小”文本框中，用户可直接输入数值调整箭头尺寸,该数值会根据标注样式的全局比例自动缩放。

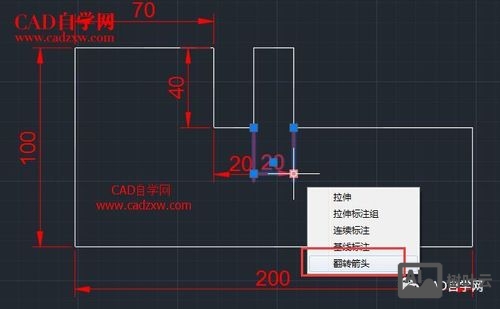

除了静态设置，CAD还提供了动态修改标注箭头的命令，使用“DIMEDIT”命令可以编辑标注中的箭头位置，选择“默认”“新建”“旋转”或“倾斜”等选项，对箭头进行快速调整，而“DIMOVERRIDE”命令则允许用户临时替代标注样式中的箭头设置，适用于特殊标注需求，在标注过程中，若发现箭头显示异常，可通过“重标注”命令（如“DIMREGEN”）刷新显示,确保图形正确。

以下为常见标注箭头样式及适用场景的对比：

在实际应用中，用户还需注意标注箭头的图层管理，标注箭头应与尺寸线、文字放置在同一图层，便于统一显示和隐藏，若需批量修改多个标注的箭头样式，可使用“特性”面板（快捷键“Ctrl+1”）选中标注对象后，在“直线和箭头”分组中调整箭头类型和大小,实现快速统一修改。

相关问答FAQs：

Q1：如何在CAD中自定义标注箭头？
A1：自定义标注箭头需通过“标注样式管理器”实现，打开“符号和箭头”选项卡，点击“用户箭头”按钮，在弹出的对话框中输入自定义箭头的块名称（需提前绘制并定义为块），或点击“浏览”选择外部DWG文件中的块，自定义箭头后，可在箭头列表中选择该样式并应用到标注中，注意，自定义箭头的尺寸需与标注比例匹配,避免显示异常。

Q2：标注箭头显示为空心或无法显示怎么办？
A2：标注箭头显示异常通常由标注样式设置或图形比例问题导致，首先检查“标注样式管理器”中的箭头类型和大小是否正确，确保未误选“无箭头”或尺寸为0，确认标注的全局比例（在“调整”选项卡中）与图纸比例一致，比例过小可能导致箭头不可见，若仍无法解决，可尝试使用“-PURGE”命令清理未使用的块定义,或重新创建标注样式。
