在CAD绘图操作中，“炸开”是一个基础且高频使用的命令，尤其在处理由天正建筑等插件生成的复杂图形对象时，掌握“炸开”命令的正确用法和注意事项至关重要，天正CAD作为国内建筑行业广泛使用的软件，其“炸开”命令（快捷键通常为Xplode或直接使用CAD原生Explode命令）主要用于将复合对象分解为多个独立的单一对象,以便进行更精细的编辑或修改。
天正CAD炸开命令的核心功能与适用场景
天正CAD中的图形对象往往具有“智能”特性，例如墙体、门窗、楼梯等构件，它们在绘制时是由多个基本元素（如线条、弧线、块等）组合而成的“复合对象”，这种设计虽然便于整体管理和参数化编辑，但在某些情况下（如需要单独修改墙体线宽、提取门窗编号、导出其他格式软件兼容的图形等），就需要通过“炸开”命令将其分解为最基本的CAD元素。
适用场景主要包括：
- 修改构件细节：需要单独调整某段墙体的线宽或颜色时，需先炸开墙体，再选择对应线条进行编辑。
- 导出图形兼容：部分第三方软件可能无法识别天正的复合对象，需通过炸开将其转换为普通CAD元素，确保图形正常显示。
- 数据提取与分析：在需要统计构件数量（如门窗个数）或提取特定线条信息时，炸开对象是前提步骤。
- 填充图案编辑：天正生成的填充图案若需修改边界或图案本身，需先炸开填充对象。
炸开命令的操作方法与注意事项

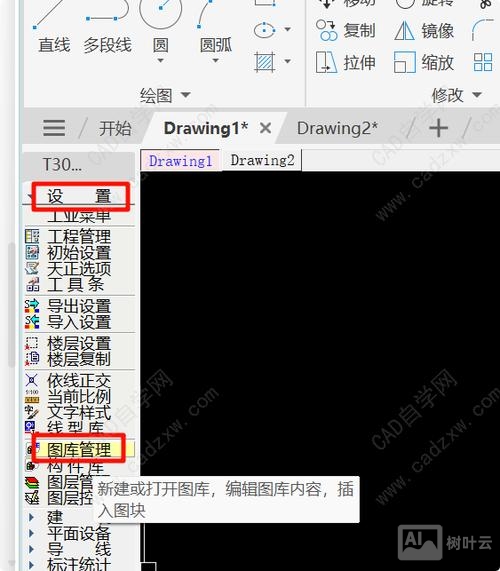

操作步骤（以天正建筑2022为例）：

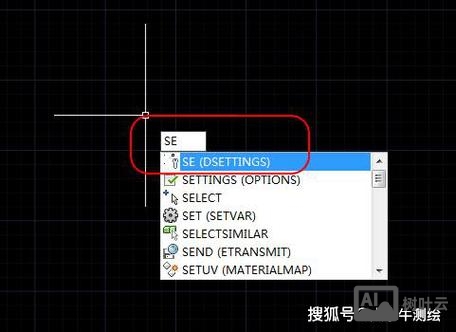

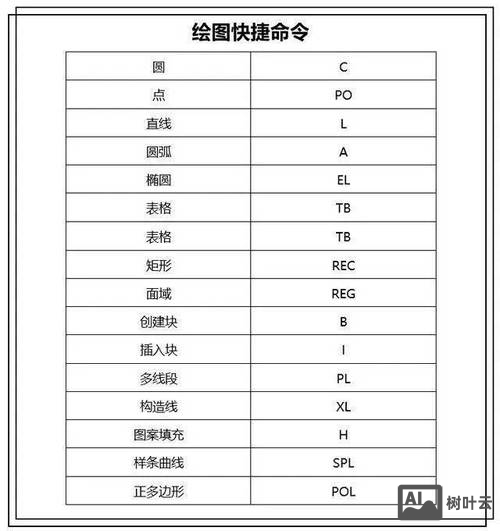

- 启动命令：在命令行输入“Xplode”或“Explode”，或点击“修改”工具栏中的“分解”按钮。
- 选择对象：使用鼠标框选或点选需要炸开的复合对象（可多选）。
- 确认炸开：按回车键确认，系统自动完成分解，部分高级炸开命令（如Xplode）会弹出选项，可设置分解后是否保留图层、颜色等属性。
需要注意的关键事项：
- 炸开层级问题：部分复杂对象（如带门窗的墙体）可能需要多次炸开才能完全分解为基本线条，第一次炸开后可能门窗仍为块参照，需再次炸开才能成为独立线条。
- 属性丢失风险：炸开可能导致部分天正构件的智能属性（如门窗编号、材质信息）丢失，因此非必要不建议过度炸开。
- 图形文件膨胀：频繁炸开复杂对象会显著增加图形文件的数据量，可能导致软件运行卡顿。
- 块参照与外部参照：若对象包含块参照或外部参照，炸开仅分解当前图形中的嵌套关系，外部参照文件本身不会被修改。
炸开命令的常见问题与解决方案
| 常见问题 | 可能原因 | 解决方案 |
|---|---|---|
| 炸开后对象无变化 | 对象已是基本元素 | 检查对象特性，确认是否为复合对象 |
| 炸开后门窗信息丢失 | 多次炸开导致属性剥离 | 避免过度炸开，优先使用天正编辑工具 |
| 文件大小异常增大 | 炸开导致冗余数据增加 | 定期清理图形，使用“清理”命令（PURGE） |
相关问答FAQs
Q1：为什么用炸开命令后，墙体还是无法单独修改线宽？
A1：这通常是因为天正墙体是“多段线+属性”的复合对象，单次炸开可能仅分解为“多段线”，但未完全剥离天正属性，建议尝试以下方法：①使用天正自带的“墙体工具”中的“分解墙体”命令（更推荐，可保留部分属性）；②若必须用CAD命令，可连续炸开2-3次，或使用“XPLODE”命令并勾选“分解为线”选项。
Q2：炸开后的图形导入其他软件时出现错位或缺失，怎么办？
A2：这可能是由于炸开过程中产生了大量微小线条或坐标信息丢失，解决方案：①炸开前先使用“CAD清理”命令（PURGE）删除未使用的块和图层；②炸开后检查是否有“零长度”或“重复”线条，使用“OVERKILL”命令清理冗余元素；③若目标软件不支持复杂线条，可尝试将炸开后的图形导出为DXF格式，并在导出时选择“低版本”或“通用”选项。
