CAD命令如何修改？

在CAD软件中,修改图形对象是日常设计的核心操作，掌握各类修改命令的使用方法能显著提升绘图效率，CAD的修改命令主要通过工具栏、命令行或快捷键调用，不同命令针对不同的修改需求，以下从常用修改命令的分类、操作步骤及注意事项展开详细说明。

基本编辑命令的修改方法

1. 移动（MOVE/M）
   用于调整对象位置，操作步骤为：执行命令（输入M或点击移动工具）→ 选择对象 → 指定基点（可通过坐标输入或捕捉特征点）→ 指定目标点，将圆从原点(0,0)移动到(100,50)，需先选圆，基点选圆心，目标点输入(100,50)。

2. 旋转（ROTATE/RO）
   用于改变对象方向，步骤为：执行命令 → 选择对象 → 指定基点（旋转中心）→ 输入旋转角度（正值逆时针，负值顺时针）或通过拖动确定角度，若需旋转复制，可在命令行输入“C”启用复制选项。

3. 缩放（SCALE/SC）
   调整对象大小，步骤为：执行命令 → 选择对象 → 指定基点（缩放中心）→ 输入比例因子（如输入2表示放大2倍，0.5表示缩小一半），同样支持“复制”选项，实现缩放后保留原图形。

对象特性修改命令

1. 特性匹配（MATCHPROP/MA）
   将源对象的属性（如图层、颜色、线型等）应用到目标对象，步骤为：执行命令 → 选择源对象 → 选择目标对象，将一条红色粗实线的属性匹配到另一条蓝色细实线上，后者会自动变为红色粗实线。


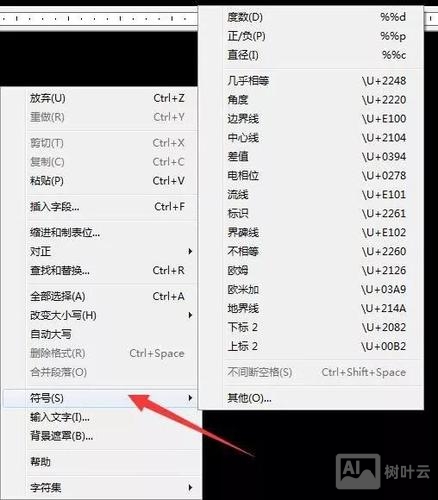

   （图片来源网络，侵删）

2. 特性面板（PROPERTIES/CH+空格）

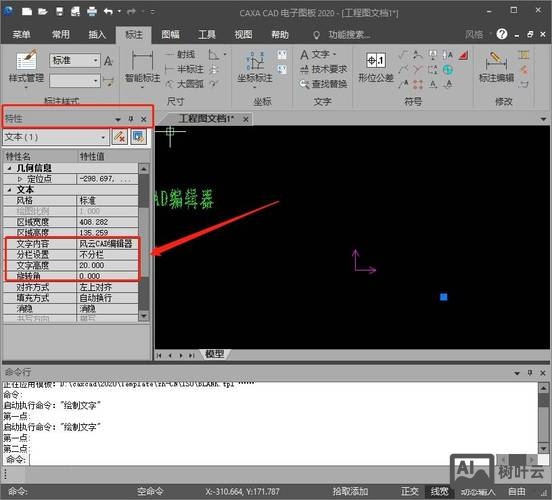

   通过修改对象的基本特性实现调整，操作步骤为：选择对象 → 按Ctrl+1打开特性面板 → 修改属性值（如将图层改为“墙体”、颜色改为“ByLayer”等），特性面板支持批量修改多个对象的相同属性，效率较高。

复杂修改命令

1. 拉伸（STRETCH/S）
   用于调整对象局部形状，步骤为：执行命令 → 以交叉窗口选择需拉伸的部分 → 指定基点和位移点，注意需使用交叉窗口（从右向左拖动）选择对象，否则会变成移动操作。

2. 修剪（TRIM/TR）与延伸（EXTEND/EX）

   • 修剪：以某些对象为边界，裁剪其他对象的一部分，步骤：执行命令 → 选择边界对象（可回车全选）→ 选择需修剪的对象。
   • 延伸：将对象延伸至指定边界，步骤与修剪类似，只需将选择对象改为需延伸的对象。
     两者均支持“栏选”（F选项）和“窗交”（C选项）快速选择。

3. 倒角（CHAMFER/CHA）与圆角（FILLET/F）


   （图片来源网络，侵删）
   • 倒角：在两直线间创建斜角，步骤：执行命令 → 输入距离（如D=10,5）→ 选择第一条直线 → 选择第二条直线。
   • 圆角：在两对象间创建圆弧过渡，步骤：执行命令 → 输入半径（如R=5）→ 选择两对象。
     两者均支持“多段线”（P选项）对整个多段线进行批量处理。

修改命令的通用技巧

1. 命令行参数：多数命令支持参数选项，如修剪命令中的“栏选”（F）、“投影”（P）等，输入选项字母即可调用。
2. 夹点编辑：选中对象后，显示蓝色夹点，点击夹点可直接拉伸、移动、旋转或缩放对象，无需输入命令。

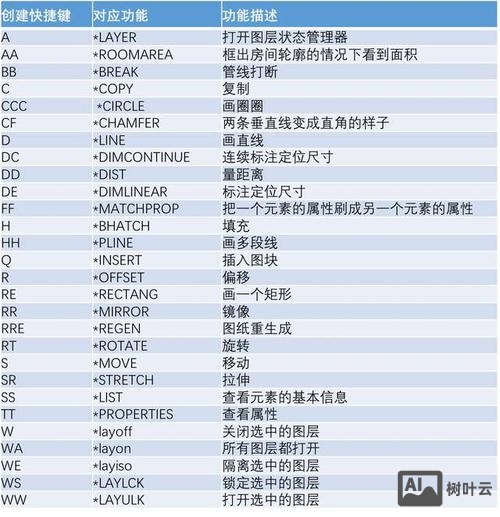

3. 快捷键：熟练使用快捷键（如M移动、RO旋转、TR修剪）能大幅提升操作速度，可通过“OP”选项自定义快捷键。

常见问题与解决方案

相关问答FAQs

Q1：为什么使用移动命令时，对象位置未改变？
A：可能原因有两个：一是基点选择错误，导致位移量计算偏差；二是对象被捕捉到其他点，建议检查对象捕捉设置（F3开关），或尝试输入相对坐标（如@100,0）指定目标点，避免依赖鼠标捕捉。

Q2：如何批量修改多个对象的图层？
A：有两种方法：一是使用“特性匹配”（MA）命令，先将源对象图层设为目标图层，再匹配给多个对象；二是框选所有对象，按Ctrl+1打开特性面板，在“图层”下拉菜单中选择目标图层，回车即可批量修改。
