CAD局部命令有哪些常用技巧？

在CAD软件中,局部命令是指针对特定图形对象或局部区域的操作指令，通过这些命令可以高效完成细节编辑、局部修改或特定区域的图形处理，与全局命令不同，局部命令通常需要用户先选择目标对象或指定局部范围，再执行具体操作，适用于精细化绘图需求，以下从常用局部命令的功能、操作步骤及实际应用场景展开详细说明。

常用局部命令解析

TRIM（修剪）命令

功能：以其他对象为边界，裁剪选定对象的多余部分。
操作步骤：

• 执行TRIM命令，选择边界对象（可直接回车选择所有对象作为边界）；
• 选择需要修剪的对象,系统自动删除边界内的部分。
  应用场景：修剪多余的线段、调整图形交叉处的细节，例如在墙体开洞时删除洞口内的线段。

EXTEND（延伸）命令

功能：将对象延伸至指定的边界对象。
操作步骤：

• 执行EXTEND命令，选择边界对象；
• 选择需要延伸的对象,对象自动延伸至边界。
  应用场景：延伸未闭合的轮廓线，例如将短线条延伸至墙体或轴线形成完整图形。

BREAK（打断）命令

功能：将对象分为两部分或删除某一部分。
操作步骤：

• 执行BREAK命令，选择要打断的对象；
• 指定打断点（第一点为打断起点，第二点为终点，若输入F可重新选择第一点）。
  应用场景：在线条上创建断点，例如在机械图中标注剖切位置或删除线段中间部分。

CHAMFER（倒角）命令

功能：为两条直线、多段线等添加倒角。
操作步骤：

• 执行CHAMFER命令，设置倒角距离（如D命令输入距离值）；
• 选择需要倒角的两条直线,系统自动生成倒角。
  应用场景：优化图形棱角，例如在零件设计中去除锐角或实现装配过渡。

FILLET（圆角）命令

功能：为对象添加圆角过渡。
操作步骤：

• 执行FILLET命令，设置圆角半径（R命令输入半径值）；
• 选择需要圆角的两条对象。
  应用场景：平滑图形转折处，例如在建筑平面图中处理墙角或家具边缘。

OFFSET（偏移）命令

功能：创建与选定对象平行的新对象。
操作步骤：

• 执行OFFSET命令，输入偏移距离；
• 选择对象,在指定侧点击生成偏移对象。
  应用场景：绘制平行线条，例如创建墙体双线或道路中心线两侧的边线。

ARRAY（阵列）命令

功能：按规律复制对象形成阵列。
操作步骤：

• 执行ARRAY命令，选择阵列类型（矩形、环形或路径）；
• 设置阵列参数（如行数、列数、角度或项目数量）。
  应用场景：批量复制相同对象，例如添加楼梯踏步或排列门窗。

SCALE（缩放）命令

功能：按比例调整对象大小。
操作步骤：

• 执行SCALE命令，选择对象并指定基点；
• 输入比例因子（如2放大两倍，5缩小一半）。
  应用场景：局部调整图形尺寸，例如放大细节部分或缩小整体比例。

STRETCH（拉伸）命令

功能：移动或拉伸对象的选定部分。
操作步骤：

• 执行STRETCH命令，使用交叉窗口选择要拉伸的部分；
• 指定基点和位移点,对象被拉伸或移动。
  应用场景：调整图形局部形状，例如修改门洞宽度或改变设备布局。

MATCHPROP（特性匹配）命令

功能：将源对象的属性（如颜色、线型）复制到目标对象。
操作步骤：

• 执行MATCHPROP命令，选择源对象；
• 选择目标对象,目标对象属性与源对象一致。
  应用场景：统一图形样式，例如将不同线条的颜色统一为图层标准。

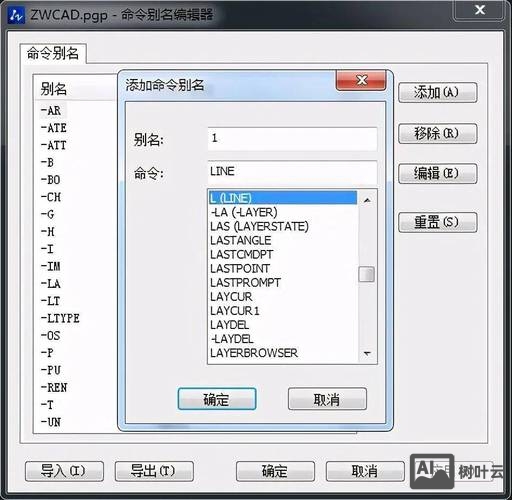

局部命令操作技巧

1. 选择集优化：使用F（窗选）或C（交叉窗选）快速选择局部对象，避免误选。
2. 命令嵌套：在修剪、延伸等命令中按Shift键可临时切换为延伸/修剪模式。
3. 参数化设置：通过D（倒角距离）、R（圆角半径）等参数选项提前设置，提高操作效率。

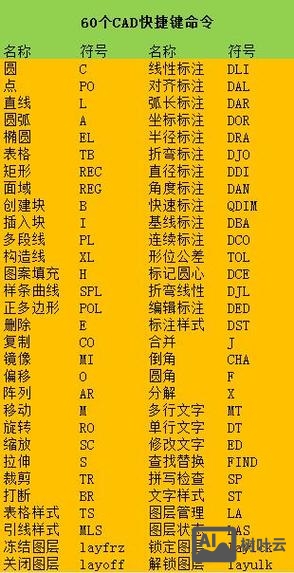

局部命令对比与适用场景

相关问答FAQs

Q1: 如何快速修剪大量重叠线条？
A1：使用TRIM命令时，输入F（栏选）选项，通过绘制一条穿过所有待修剪线段的直线，一次性选中所有目标对象，再点击边界对象即可完成批量修剪，大幅提高效率。

Q2: 偏移命令生成的对象与源对象不重合怎么办？
A2：这通常是由于源对象非封闭或存在未闭合的交点导致，建议先检查源对象是否为连续的多段线（使用PEDIT命令合并），或调整偏移距离，确保在合理范围内操作，若问题仍存在，可尝试使用OFFSETGAPTYPE系统变量控制间隙处理方式。
