偏移命令是什么？如何正确使用？

偏移命令是CAD软件中非常常用且功能强大的编辑工具,主要用于创建与选定对象平行且保持等距离的新对象，无论是直线、圆弧、圆、多段线、矩形、椭圆还是样条曲线，几乎所有二维图形对象都可以通过偏移命令生成新的图形，这在绘制具有平行特征的图形时（如建筑墙体、道路边线、机械零件的内外轮廓等）能极大提高绘图效率，偏移命令的核心在于“等距复制”，用户可以通过输入距离值或指定通过点来确定偏移的方向和距离，同时还能设置是否删除源对象、是否将偏移对象生成多段线等参数，灵活性很高。

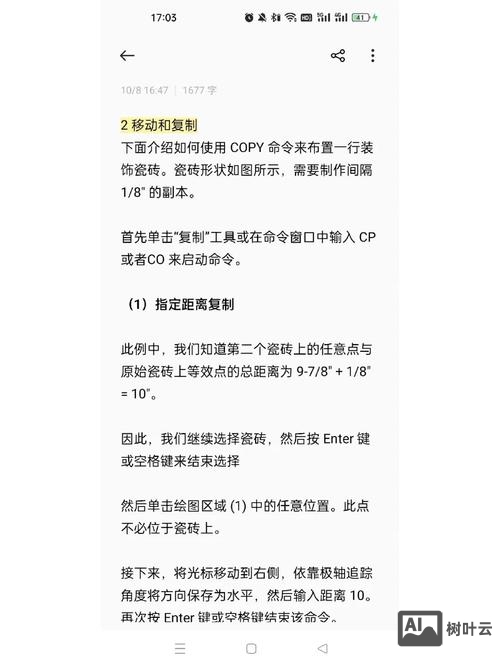

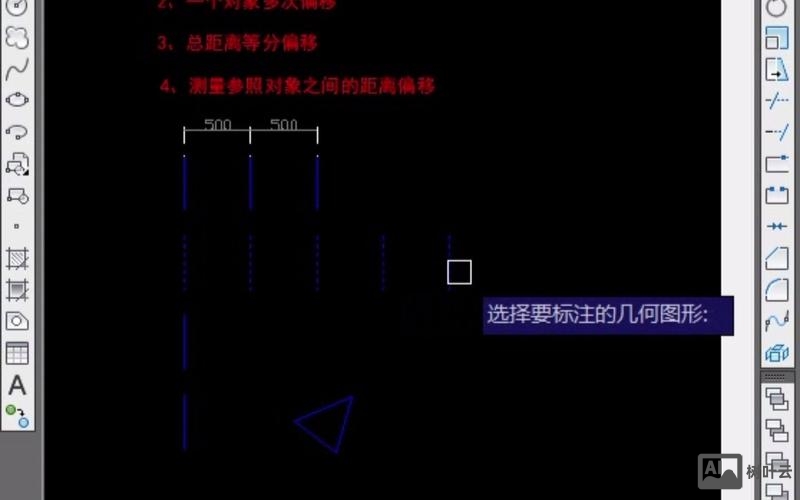

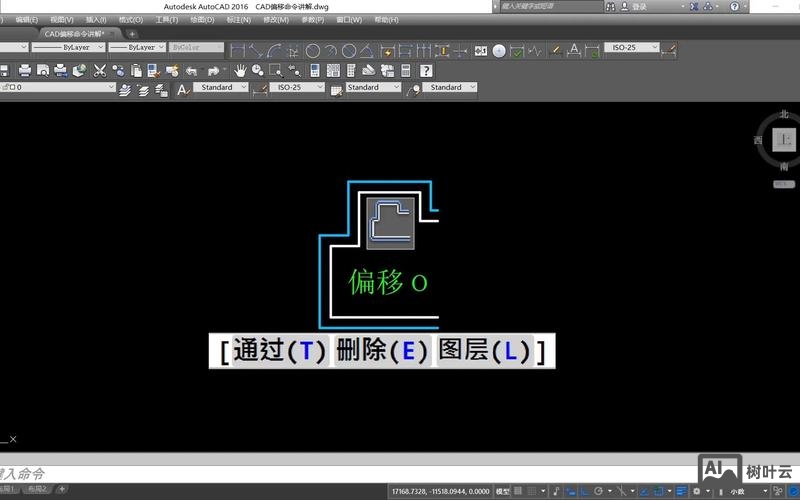

在使用偏移命令时,首先需要通过CAD软件的命令行输入“OFFSET”或点击工具栏中的偏移图标（通常是一个带有双向箭头的矩形）来激活命令，激活后，命令行会提示“指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:”，此时用户需要根据实际需求选择操作方式，最常用的是“指定偏移距离”，即直接输入一个数值作为新对象与源对象之间的平行距离，例如输入“100”，表示新对象将在源对象的基础上向两侧或指定方向偏移100个单位，如果需要让偏移对象通过某个特定的点，则可以选择“通过(T)”选项，随后在绘图区捕捉或输入目标点的坐标，新对象将自动生成并通过该点，且与源对象保持平行。

偏移命令的“删除(E)”选项用于控制偏移后是否保留源对象，默认情况下不删除源对象，即源对象和偏移生成的新对象同时存在；若选择“删除(E)”，并在后续提示中选择“是”，则偏移后会自动删除源对象，仅保留新对象，这在需要替换源对象时非常方便。“图层(L)”选项则用于设置偏移对象生成的图层，默认情况下偏移对象与源对象在同一图层，但用户可以选择“当前(C)”将偏移对象生成到当前图层，或选择“源(S)”使其与源对象图层一致，这对于图层管理规范的绘图项目尤为重要，可以避免图形混乱。

偏移命令对不同类型对象的处理方式也有所不同,对于直线、圆弧等简单对象，偏移后会生成与源对象形状相同、尺寸平行变化的新对象；对于多段线，偏移会保持其整体性，即多段线的各个线段和圆弧会同时偏移，并自动处理拐角处的连接（如圆角、尖角或斜角），确保偏移后的多段线仍然是连续的；对于圆或椭圆，偏移后会生成同心圆或同心椭圆，半径或长短轴会根据偏移距离增加或减少；而对于样条曲线，偏移会尽量保持其曲率特征，但复杂样条曲线多次偏移后可能会出现形状失真，需要手动调整，需要注意的是，偏移命令无法对三维实体、三维曲面或图块中的对象直接使用，若需对图块中的对象进行偏移，需先将其分解为单个对象。

在实际应用中,偏移命令的技巧也很关键，在绘制建筑平面图时，可以通过绘制一条墙体中心线，然后使用偏移命令分别向两侧偏移半墙厚度的距离，快速生成墙体两侧的边线；在机械设计中，可以通过绘制零件的一个轮廓，然后使用偏移命令生成具有配合间隙的内外轮廓；在道路设计中，可以通过绘制道路中心线，然后向两侧偏移生成道路边线，并设置不同的偏移距离以区分车道宽度，偏移命令可以连续使用，即完成一次偏移后，无需重新启动命令，直接选择新的源对象继续偏移，适合批量生成平行对象，但需注意，偏移距离不宜过大或过小，过大的偏移距离可能导致图形相交或失真，过小的偏移距离则可能因精度问题导致图形重叠或错误。

相关问答FAQs：
Q1: 偏移命令为什么无法对图块进行操作？如何解决？
A1: 偏移命令无法直接对图块进行操作，因为图块是一个整体对象，CAD软件将其视为单一单元，无法单独对其内部图形进行编辑，若需对图块中的对象进行偏移，需先将图块分解：选中图块后，点击“修改”工具栏中的“分解”命令（或输入“Xplode”/“Explode”命令），将图块分解为单个基本图形对象（如直线、圆弧等），然后再使用偏移命令对分解后的对象进行操作。

Q2: 偏移多段线时出现“无效”提示，如何解决？
A2: 偏移多段线时出现“无效”提示，通常是由于多段线本身存在问题，如多段线线段过短、夹角过小（导致偏移后线段重叠或自相交）、多段线包含非曲线对象（如零长度的线段）等，解决方法：首先使用“编辑多段线”（PEDIT）命令检查并修复多段线，例如通过“合并(J)”选项断开重叠线段，或通过“拟合(F)”/“平滑(S)”选项优化曲线；若问题仍存在，可将多段线分解为直线和圆弧，分别偏移后再重新组合，确保偏移距离合理，避免因距离过小导致图形自相交。
