CAD平均命令怎么用？

在CAD软件的操作中,“平均命令”并非一个独立的指令名称，而是指通过一系列命令组合或特定功能实现对对象进行平均值计算、等分处理或均匀分布的操作，这类操作在工程设计中极为常见，例如将一条直线等分成若干段、在多个对象之间创建等距辅助线、计算几何中心点等，以下将从核心功能、实现方式、应用场景及操作技巧等方面详细解析CAD中的“平均”相关操作。

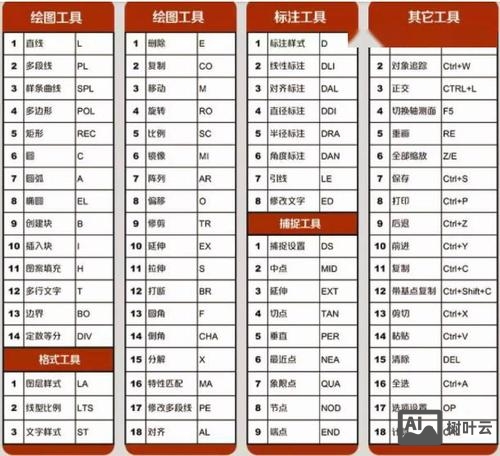

（图片来源网络，侵删）

核心功能与实现方式

CAD中的“平均”功能主要通过以下命令组合或工具实现：

定数等分（DIVIDE命令）
该命令用于将选定的对象（如直线、圆弧、多段线）等分为指定数量的等长段，并在等分点处插入点或块，操作步骤为：输入DIVIDE命令→选择对象→输入分段数量→选择是否在等分点显示标记，将一条1000mm的直线等分为5段，每段长度即为200mm，这是典型的“平均长度”分配。
定距等分（MEASURE命令）
与定数等分不同，该命令按照指定的间距在对象上插入点或块，最后一段可能小于指定间距，在一条直线上每200mm插入一个点，无论直线总长度是否为200mm的整数倍，均能实现“平均间距”的分布。
几何平均（通过辅助计算）
对于需要计算多个对象位置平均值的情况（如多个点的中心坐标），可通过以下方法实现：

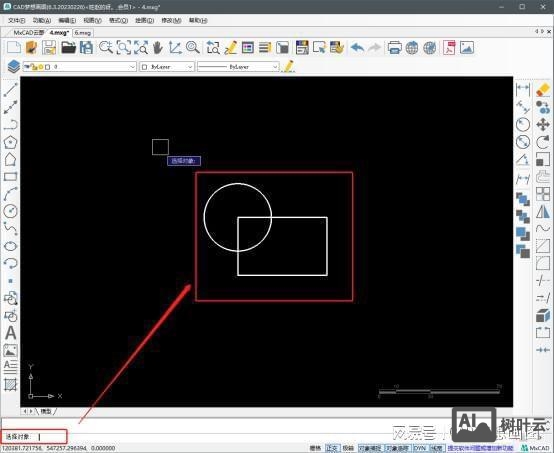

（图片来源网络，侵删）
- 使用LIST命令查询各点的坐标，手动计算平均值后输入新坐标点。
- 利用CAL（快速计算器）命令，输入表达式如(point1+point2)/2计算中点，或扩展为多个点的平均值计算。
阵列命令（ARRAY）的均匀分布
在矩形阵列或极阵列中，设置“行数”“列数”或“项目数”时，阵列对象会自动在指定方向上均匀分布，本质上也是一种“平均分配”位置的过程。

应用场景与操作示例

等分线段创建标注点

场景：需要在一条总长为1200mm的直线上均匀布置6个螺栓孔。
操作：

输入DIVIDE命令，选择直线，输入分段数量6，设置显示标记为“点”。
直线被自动分为6段,每段200mm，标记点即为孔的中心位置。

按固定间距布置对象

场景：在道路设计中，每隔50m设置一个路灯。
操作：

输入MEASURE命令，选择道路中心线，输入间距50，插入路灯图块。
系统自动沿中心线每隔50m放置一个路灯,最后一段不足50m时自动调整。

计算多个对象的几何中心

场景：求三个圆心的平均坐标以确定设备安装位置。
操作：

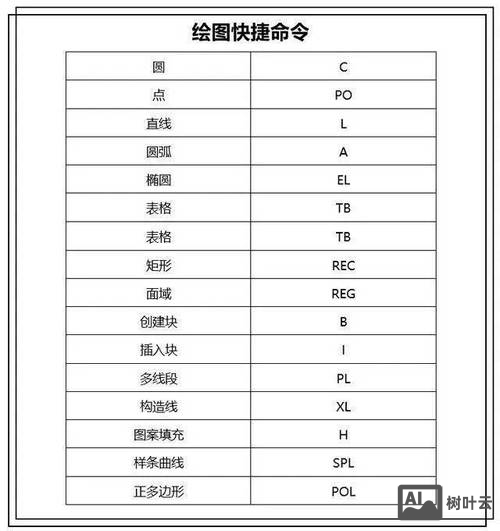

（图片来源网络，侵删）

使用ID命令分别查询三个圆心坐标（如A(10,20)、B(30,40)、C(50,60)）。
手动计算平均值：X=(10+30+50)/3=30，Y=(20+40+60)/3=40，输入POINT命令，输入(30,40)得到平均点。
或使用CAL命令，输入((10,20)+(30,40)+(50,60))/3，直接生成平均点。

阵列实现均匀分布

场景：在圆形法兰上均匀布置8个螺栓孔。
操作：

输入ARRAYPOLAR命令，选择螺栓孔，设置项目数为8，填充角度为360°。
螺栓孔自动围绕圆心均匀分布,相邻孔的角度差为45°（360°/8）。

操作技巧与注意事项

对象类型限制：DIVIDE和MEASURE命令适用于直线、圆弧、多段线等可测量对象，但不支持块、文字、填充等非几何对象。
标记样式设置：通过DDPTYPE命令可修改点的显示样式（如十字、圆圈等），避免标记被对象遮挡。
动态输入与坐标计算：结合动态输入（DYN）功能，可在绘制过程中直接输入平均坐标；利用CAL命令的“对象捕捉”功能（如end、mid）可快速选取对象特征点进行计算。
块与注释比例：使用MEASURE或DIVIDE插入块时，需提前设置块的缩放比例和旋转角度，避免插入后尺寸异常。
