AutoCAD作为广泛应用于工程设计、建筑制图和机械制造领域的计算机辅助设计软件，其核心功能依赖于一系列简单而高效的命令，掌握这些基础命令是快速上手AutoCAD的关键，能够显著提升绘图效率和质量，以下将详细介绍AutoCAD中常用的简单命令，涵盖绘图、修改、显示控制及辅助工具等多个方面，帮助用户建立系统的操作认知。

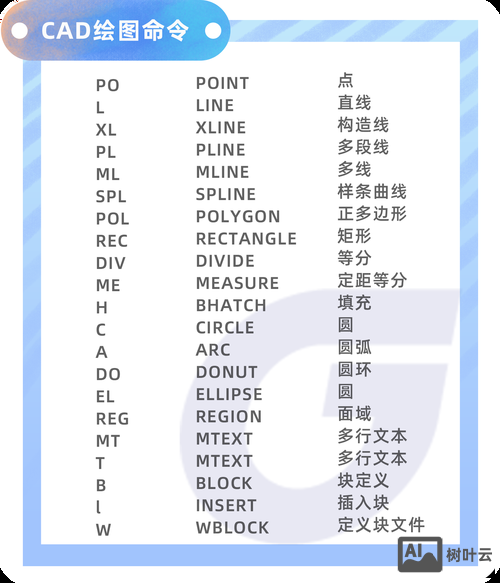

在绘图命令中,LINE（直线）是最基础的命令之一，用于绘制连续的直线段，执行命令后，用户需依次输入起点和终点的坐标，或通过鼠标点击确定位置，输入“U”可撤销上一段直线，输入“C”则自动闭合图形形成多边形，CIRCLE（圆）命令提供了多种绘制方式，默认通过指定圆心和半径绘制，也可选择“三点（3P）”“两点（2P）”或“相切、相切、半径（TTR）”等选项，满足不同场景下的圆绘制需求，RECTANG（矩形）命令通过指定两个对角点绘制矩形，支持设置圆角半径（F）、宽度（W）等参数，并能直接生成带倒角或圆角的复杂矩形，ARC（圆弧）命令绘制圆弧时，默认通过起点、圆心和终点三个点确定，用户可根据需要选择“起点、圆心、角度”或“起点、端点、半径”等多种模式，灵活控制圆弧的形状和方向。
修改命令是优化图形结构的核心工具,ERASE（删除）命令用于移除不需要的图形对象，用户需先选择对象（可通过窗口选择或单击选择），按回车键确认删除，MOVE（移动）命令将选定对象从原位置平移至新位置，需指定基点（参考点）和位移点，常用于调整图形布局，COPY（复制）命令可在保留原对象的基础上创建副本，通过指定基点和第二点确定复制位置，输入“M”可进入多重复制模式，一次性生成多个副本，OFFSET（偏移）命令用于创建与选定对象平行的新对象，如偏移直线、圆弧或多段线，可指定偏移距离，通过点击对象两侧确定偏移方向，适用于绘制平行线或同心结构，TRIM（修剪）命令以其他对象为边界，精确裁剪选定对象的超出部分，需先选择边界对象，再点击要修剪的线条，输入“F”可栏选多个对象进行批量修剪，EXTEND（延伸）命令与TRIM相反，将对象延伸至指定的边界对象，操作逻辑相似，先选择边界，再点击需延伸的对象，FILLET（圆角）和CHAMFER（倒角）命令用于修改对象拐角处的形状，FILLET通过指定半径生成圆弧过渡，CHAMFER则通过设置距离或角度生成斜角，两者均支持对多段线、矩形等整体对象进行批量处理。
显示控制命令帮助用户灵活管理绘图视图,ZOOM（缩放）命令是调整视图比例的核心工具，输入“Z”后可选择“实时（R）”通过鼠标滚轮动态缩放，“窗口（W）”指定缩放区域，“全部（A）”显示整个绘图界限，PAN（平移）命令（输入“P”）用于移动视图而不改变缩放比例，可通过鼠标拖拽或方向键调整观察位置，VIEW（视图）命令可保存和命名当前视图，便于在复杂图纸中快速切换到特定视角，输入“V”后可通过对话框管理已保存的视图。
辅助工具命令是提高绘图精度和效率的关键,OSNAP（对象捕捉）功能可自动捕捉对象的特殊点，如端点、中点、圆心、交点等，通过状态栏开启或关闭特定捕捉模式，避免手动输入坐标的误差，GRID（栅格）命令在绘图区域显示均匀分布的网格点，帮助用户直观判断距离和位置，配合SNAP（捕捉）命令可实现鼠标光标自动吸附至栅格点，LAYER（图层）命令是管理复杂图形的核心，通过创建不同图层（如“墙体”“门窗”“标注”），可分别设置颜色、线型和线宽，实现图形的分类控制，在绘图过程中通过图层状态栏快速切换或锁定图层，DIMSTYLE（标注样式）命令统一设置尺寸标注的外观，包括箭头样式、文字高度、精度等，确保图纸标注的规范性，利用BLOCK（块）命令将常用图形（如门窗、螺栓）定义为块，插入时只需指定插入点和缩放比例，避免重复绘制，同时便于修改和统一管理。

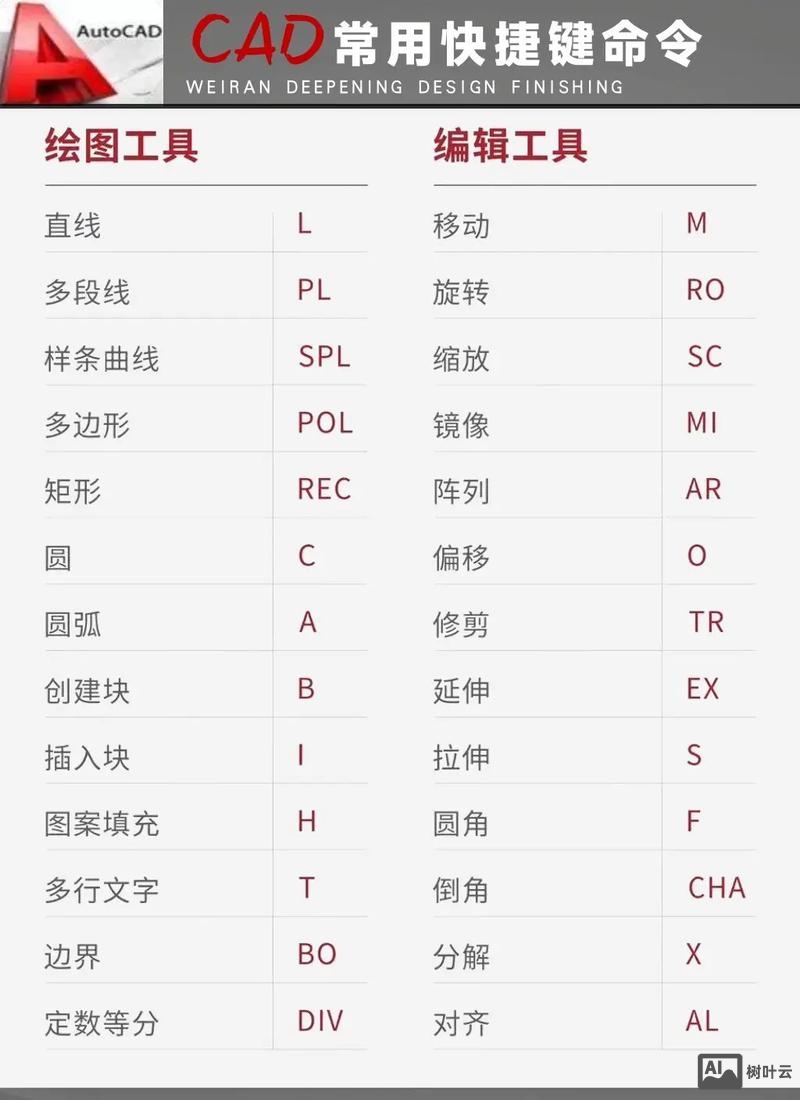

为了更直观地展示部分命令的功能对比,以下表格列举了常用绘图与修改命令的快捷键及核心用途：
| 命令名称 | 快捷键 | 核心用途 | 常用选项 |
|---|---|---|---|
| 直线 | L | 绘制连续直线段 | 闭合（C）、撤销（U） |
| 圆 | C | 绘制圆 | 三点（3P）、两点（2P）、相切相切半径（TTR） |
| 删除 | E | 移除选定对象 | 无 |
| 复制 | CO/CP | 创建对象副本 | 多重复制（M） |
| 偏移 | O | 创建平行对象 | 通过距离或点指定偏移 |
| 修剪 | TR | 以边界裁剪对象 | 栏选（F）、窗交（C） |
掌握以上简单命令后,用户可完成90%以上的基础绘图任务，需要注意的是，AutoCAD命令的实际应用需结合具体绘图场景，例如在建筑图纸中，LINE和OFFSET常用于绘制墙体轴线，而FILLET和CHAMFER则用于处理门窗洞口的圆角；在机械制图中，CIRCLE和TRIM配合可精确绘制零件的剖面轮廓，通过反复练习和命令组合使用，用户能够逐步提升绘图速度和设计能力，为后续学习更复杂的AutoCAD功能打下坚实基础。
相关问答FAQs
问：如何快速重复执行上一个AutoCAD命令？
答： 在AutoCAD中，按空格键或回车键可快速重复执行上一个使用的命令，绘制完一条直线后，直接按空格键即可再次启动LINE命令，无需重新输入命令或点击工具栏，有效减少操作步骤，提升绘图效率。
（图片来源网络，侵删）问：在绘制图形时，如何确保线条端点精确对齐？
答： 通过开启对象捕捉（OSNAP）功能可实现端点精确对齐，在状态栏右键点击“对象捕捉”按钮，选择“对象捕捉设置”，在弹出的对话框中勾选“端点”“中点”“交点”等捕捉模式，开启后，当光标接近对象的特殊点时，会自动显示捕捉标记，单击即可精确定位，避免因手动操作导致的对齐误差。
