CAD命令Q是什么？功能与用法详解

在CAD软件中,以“Q”开头的命令虽然不如“L”（直线）、“C”（圆）等基础命令高频，但每个“Q”类命令都具备独特的功能，尤其在高效绘图、批量处理和参数化设计中发挥着重要作用，以下将详细解析几个核心的“Q”开头命令，包括其功能、操作方法及实际应用场景。

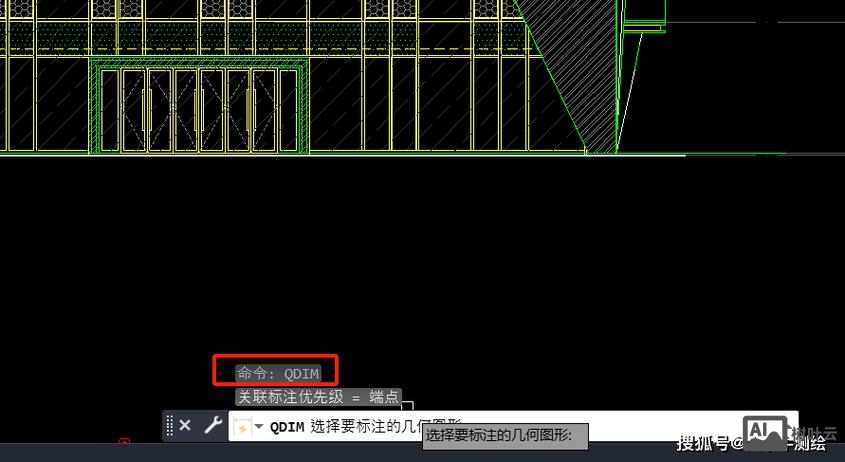

QDIM（快速标注）
QDIM是快速创建多种类型标注的命令，适用于需要批量生成标注的场景，执行QDIM后，用户可选择几何对象（如直线、圆、多段线等），系统会自动识别对象特征并生成关联标注，选择连续线段后，可快速生成线性标注或基线标注；选择圆弧或圆时，可自动生成半径、直径标注，该命令的优势在于减少手动选择标注点的步骤，尤其适合复杂图形的标注工作，操作时，命令行会提示用户选择标注类型（如“连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)”），用户根据需求选择即可。

QLEADER（快速引线）
QLEADER用于创建带文字或箭头的引线标注，常用于注释图形中的细节特征，与普通引线命令相比，QLEADER支持更灵活的引线样式设置，如箭头类型、引线线型、是否包含多行文字等，执行QDIM后，用户需指定引线的起点、转折点和终点，随后在弹出的文字编辑器中输入注释内容，在机械图中标注零件的倒角尺寸，或在建筑图中说明材料材质时，QLEADER能快速完成引线与文字的组合，通过命令行选项，用户还可调整引线的约束方式（如“样条曲线(S)”或“直线(L)”），以适应不同设计风格的需求。

QSELECT（快速选择）
QSELECT是批量选择对象的利器，尤其在处理复杂图层或大量图形时效率显著，执行QSELECT后，系统会弹出“快速选择”对话框，用户可设置选择条件（如对象类型、图层、颜色、线型等），CAD将自动筛选符合条件的对象，若需选中“墙体”图层中所有红色多段线，只需在对话框中设置“应用到：整个图形”“对象类型：多段线”“特性：图层”“运算符：等于”“值：墙体”，即可一键完成选择，该命令还支持“包括在新选择集中”或“排除在新选择集外”等逻辑运算，避免手动逐个选择对象的繁琐操作。

QSAVE（快速保存）
QSAVE是CAD中最基础的命令之一，用于快速保存当前图形文件，与“SAVEAS”（另存为）不同，QSAVE会直接覆盖当前文件，而不会弹出对话框（除非文件尚未命名），执行QSAVE的快捷键为“Ctrl+S”，是用户在绘图过程中频繁使用的操作，可有效防止意外断电或软件崩溃导致的数据丢失，需要注意的是，若文件为只读状态或存储在无写入权限的路径，QSAVE会提示用户使用“SAVEAS”重新指定保存位置。

QNEW（新建图形）
QNEW用于快速创建新的空白图形文件，其功能与“NEW”命令类似，但会直接基于默认模板（通常是“acad.dwt”或“acadiso.dwt”）生成文件，而不会弹出“选择样板”对话框，若需指定其他模板，用户需通过“OPTIONS”命令修改默认样板路径，QNEW的快捷键为“Ctrl+N”，适合在批量绘制多个简单图形时快速启动新任务，减少重复选择样板的时间。

以下表格总结了上述命令的核心功能及操作要点：

相关问答FAQs

1. Q：QSELECT和“SELECT”命令有什么区别？
   A：QSELECT通过设置筛选条件（如图层、颜色等）自动批量选择对象，适合复杂条件下的快速筛选；而“SELECT”命令需手动选择对象或使用窗口、交叉等方式选择，更适用于简单或直观的选择需求，QSELECT的优势在于逻辑化筛选，而“SELECT”更灵活，支持多种选择模式（如“上一个”“全部”等）。

2. Q：使用QLEADER时如何调整引线的箭头样式？
   A：执行QLEADER命令后，在指定引线起点前，输入“S”并回车，弹出“引线设置”对话框，在“箭头”下拉菜单中可选择箭头类型（如“实心闭合”“点”“无”等），还可调整引线线型、是否包含多行文字等参数，完成后点击“确定”即可按新样式创建引线。
