CAD合集命令有哪些？

在CAD软件中，合集命令（也称为合并或组合命令）是提升绘图效率的重要工具，主要用于将多个独立对象整合为一个整体，或根据特定条件筛选、组合对象，不同CAD软件（如AutoCAD、浩辰CAD、中望CAD等）的合集命令名称和功能略有差异，但核心逻辑相似，以下从功能分类、操作步骤、注意事项及实际应用场景等方面展开详细说明。

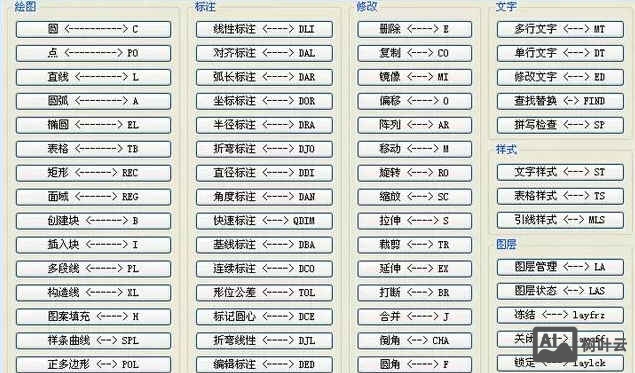

合集命令的核心功能与分类

合集命令主要分为三大类：对象合并类、条件筛选类和批量处理类，每类命令针对不同绘图需求设计,具体如下：

对象合并类

这类命令将多个独立对象（如线段、圆弧、多段线等）合并为单一对象，简化图形结构。

• AutoCAD中的“合并”（JOIN）：用于将共线、共端或相连的线段、圆弧、多段线等合并为一个对象，将首尾相连的多条直线合并为一条多段线，或将同心、同圆心的圆弧合并为完整圆。
• 浩辰CAD中的“合并”：功能与AutoCAD类似，支持对直线、圆弧、多段线、椭圆弧等对象的合并，额外支持对“样条曲线”的合并优化。

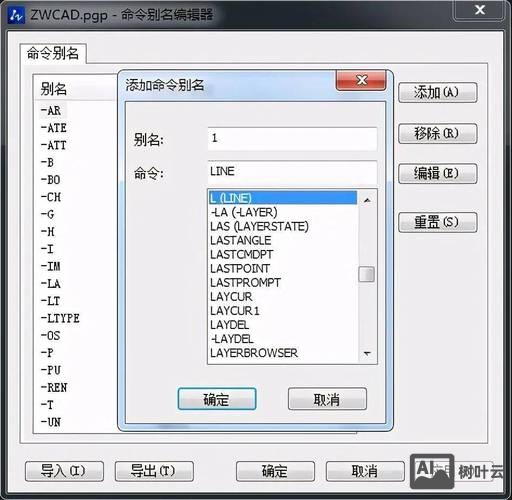

• 中望CAD中的“组合”（COMBINE）：除合并二维对象外，还可对三维实体进行合并（如将两个相邻的立方体组合为一个复合实体）。

条件筛选类

这类命令根据对象属性（如图层、颜色、线型等）筛选并组合对象，适用于批量修改或管理复杂图形。

• “快速选择”（QSELECT）：通过设置图层、颜色、对象类型等条件，快速选中符合条件的对象，再配合“编组”（GROUP）或“块”（BLOCK）命令组合。
• “过滤选择”（FILTER）：更高级的筛选工具，可设置多重条件（如“图层=‘墙体’且颜色=‘红色’”），并将筛选结果生成选择集或编组。

批量处理类

针对大量对象的组合与编辑，通过脚本或命令参数实现自动化操作。

• “块定义”（BLOCK）：将常用图形（如门窗、家具）定义为块，重复调用时减少重复绘制，且块内对象可统一编辑。
• “属性提取”（DATAEXTRACTION）：提取图形中的属性数据（如块的数量、尺寸），并生成表格，间接实现对象的“数据组合”。

合集命令的操作步骤（以AutoCAD为例）

以最常见的“合并”（JOIN）命令为例，操作流程如下：

1. 启动命令：在命令行输入JOIN或点击“修改”工具栏中的“合并”按钮。
2. 选择源对象：选择第一个要合并的对象（如一条直线），系统提示“选择要合并到源的对象”。
3. 添加目标对象：依次选择与源对象相连或共线的其他对象（如其他直线、圆弧），可使用窗选或框选批量添加。
4. 确认合并：按Enter键结束选择，系统自动将符合条件的对象合并，共线线段合并为多段线，相连圆弧合并为完整圆。

注意事项：

• 合并对象需满足几何条件（如直线必须共线，圆弧需同圆心且共端点）。
• 三维实体的合并需使用“并集”（UNION）命令（通过UNI快捷键启动），仅适用于实体或面域对象。

合集命令的实际应用场景

1. 建筑绘图：将墙体线段合并为多段线，便于填充图案或批量修改图层；将门窗块组合到“门窗图层”，统一管理。
2. 机械设计：将零件的轮廓线合并为封闭多段线，用于生成面域或三维拉伸；将螺栓、螺钉等标准件定义为块，快速装配。
3. 电气设计：将导线按回路筛选并编组，避免误操作；将符号块组合到“符号图层”，提升图纸可读性。

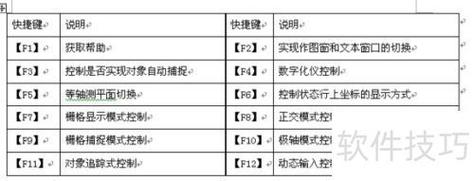

合集命令的效率对比（表格）

相关问答FAQs

Q1：为什么合并命令提示“无法合并对象”？
A：通常因对象不满足合并条件导致。

• 直线未共线或未共端；
• 圆弧的圆心不同或未形成连续弧；
• 对象类型不匹配（如直线与圆弧无法直接合并）。
  解决方法：检查对象几何关系，确保符合合并条件，或使用“多段线编辑（PEDIT）”命令手动调整对象。

Q2：如何将不同图层的对象快速合并为一个块？
A：可通过“快速选择（QSELECT）”先筛选目标图层对象，再执行“块定义（BLOCK）”命令，具体步骤：

1. 输入QSELECT，设置“特性”为“图层”，“运算符”为“等于”，“值”为目标图层名称，点击“确定”选中所有对象；
2. 输入BLOCK，指定基点，选择已选中的对象，定义块名称即可，这样块内对象虽保留原图层属性,但可整体调用和编辑。
