Allegro是一款广泛应用于电子设计自动化(EDA)领域的软件,主要用于PCB(印刷电路板)的设计与布局布线,在Allegro中,命令是用户与软件交互的核心,通过输入或选择命令,设计师可以实现从原理图导入到PCB布局、布线、生成Gerber文件等全流程操作,掌握Allegro命令的使用,不仅能提高设计效率,还能确保设计精度和规范性。

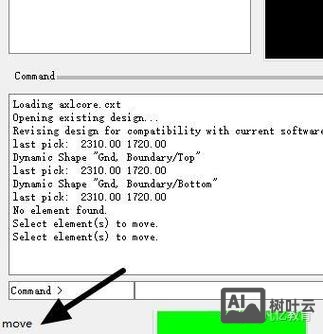

Allegro的命令可以分为多种类型,包括菜单命令、快捷键命令、命令窗口输入命令等,菜单命令通过点击顶部菜单栏或右键菜单触发,适合新手用户逐步熟悉功能;快捷键命令则是将常用命令与键盘按键绑定,通过按下特定组合键快速执行,例如输入“LS”后按回车可执行“Layout Plus”命令,打开布局界面;命令窗口输入命令则是直接在命令行中输入命令全称或缩写,适合熟练用户快速操作,Allegro还支持命令的参数化输入,例如在布线时输入“W”后按空格键,可调整线宽参数,满足不同设计规则的要求。
以下是Allegro中部分常用命令及其功能的简要说明:
| 命令类型 | 命令名称 | 功能描述 | 适用场景 |
|---|---|---|---|
| 布局命令 | PLACE | 放置元件 | 在PCB上添加或调整元件位置 |
| 布线命令 | ROUTE | 手动布线 | 进行信号线、电源线的绘制 |
| 约束命令 | DRC | 设计规则检查 | 检查PCB是否符合电气和机械规则 |
| 输出命令 | ART | 生成Gerber文件 | 用于PCB制造文件输出 |
| 编辑命令 | MOVE | 移动对象 | 调整元件、导线或过孔的位置 |
在使用Allegro命令时,需要注意命令的执行环境和参数设置,执行“ROUTE”命令前,需确保当前处于布线模式,并提前设置好线宽、间距等规则参数,Allegro支持命令的批处理和脚本化,通过使用Skill语言编写的脚本,可以自动化执行重复性操作,如批量修改元件属性或生成报告,进一步提升设计效率。
对于复杂设计,Allegro还提供了高级命令组合功能,通过“CLASS”和SUBCLASS”命令定义不同的网络类别和层属性,再结合“SHAPE”命令进行平面分割,可实现电源/地平面的合理规划,在高速设计中,“DIFFPAIR”命令用于差分对布线,确保信号完整性;“LENGTH”命令则用于控制信号线长度匹配,满足时序要求。

Allegro命令的学习需要结合实际设计项目,通过反复练习掌握其逻辑和技巧,初学者可以从简单的布局布线命令入手,逐步过渡到约束设置和脚本编写,建议参考Allegro官方用户手册或在线教程,了解每个命令的详细参数和使用案例,合理使用快捷键和自定义命令工具栏,可以显著减少操作步骤,提升设计流畅度。
相关问答FAQs:
Q: Allegro中如何快速查找并执行命令?

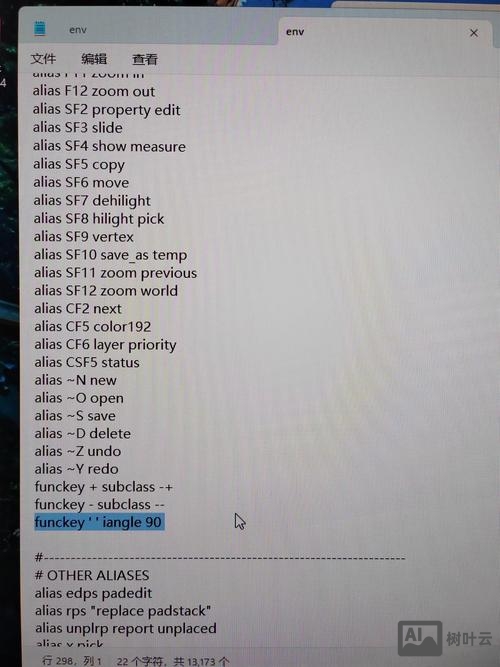

A: Allegro提供了多种快速查找命令的方式:一是通过顶部菜单栏的“命令”下拉列表搜索;二是使用快捷键“Ctrl+Alt+C”打开命令查找窗口,输入命令名称后双击执行;三是直接在命令行输入命令缩写,如输入“R”后按回车可快速执行“ROUTE”命令,熟练用户还可以自定义命令别名,在alog.dat文件中配置简化的命令触发词。Q: 在Allegro布线时,如何动态调整线宽和过孔大小?
A: 执行“ROUTE”命令进入布线模式后,按键盘上的“W”键可弹出线宽设置对话框,输入新值后按回车确认;若需调整过孔大小,按“V”键打开过孔参数窗口,修改直径和钻孔尺寸后点击“Apply”,可通过“SETVAL”命令预设全局参数,例如输入“SETVAL VIA_DIAM 8”可将默认过孔直径设为8mil,确保布线过程中参数统一。
