CADPL命令是什么？如何使用？

在CAD软件中,PL命令（全称PLINE，即多段线）是一种基础且功能强大的绘图工具，它允许用户创建由直线段和圆弧段组成的连续组合对象，与单一的直线或圆弧命令相比，多段线具有整体性、可编辑性强的特点，广泛应用于工程制图、机械设计、建筑布局等领域，以下将从PL命令的基本操作、参数设置、高级技巧及实际应用场景等方面进行详细阐述。

PL命令的基本调用与操作

PL命令的调用方式主要有三种：一是通过命令行直接输入“PL”或“PLINE”后按回车键；二是点击“绘图”工具栏中的“多段线”图标；三是通过菜单栏“绘图”→“多段线”选项，启动命令后，CAD提示栏会显示“指定起点：”，此时用户需通过鼠标点击或输入坐标值确定多段线的起点，起点确定后，命令行会提示“指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]：”，此时默认状态为绘制直线段，用户可直接输入下一点坐标完成直线绘制，或输入其他选项参数进行设置。

绘制一个简单的矩形框,操作步骤为：输入“PL”→指定起点（如0,0）→输入相对坐标“@100,0”→输入“@0,60”→输入“@-100,0”→输入“C”（闭合选项）完成矩形，通过“C”选项可使多段线起点和终点自动连接，形成封闭图形，若输入“U”则可撤销上一步操作，方便用户修正错误。

PL命令的核心参数解析

1. 圆弧（A）选项
   当用户输入“A”切换至圆弧模式后，命令行提示变为“指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/半宽(H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]：”，此时可通过多种方式绘制圆弧：直接指定端点（默认方式，与上一段线的终点相切）；输入“A”后指定圆弧包含的角度；输入“CE”后指定圆弧的圆心；输入“R”后指定圆弧半径，若需从圆弧模式切换回直线模式，只需输入“L”即可，绘制“直线-圆弧-直线”组合图形时，先绘制直线段，输入“A”切换至圆弧模式，指定圆弧端点后，再输入“L”返回直线模式继续绘制。

2. 宽度（W）与半宽（H）选项
   这两个选项用于设置多段线的线宽，W”设置的是起点和终点的实际宽度，“H”设置的是线宽的一半（即从中心线到边缘的距离），输入“W”后，需分别指定起点宽度和终点宽度，若起点和终点宽度不同，将生成渐变宽度的线段，常用于绘制箭头、斜坡等图形，绘制一个箭头：输入“PL”→指定起点→设置起点宽度“5”、终点宽度“0”→指定箭头长度，即可生成尖端渐细的箭头效果。


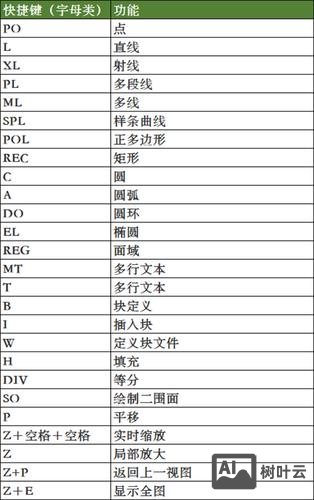

   （图片来源网络，侵删）

3. 长度（L）选项
   该选项用于以指定长度绘制直线段，方向与上一段线段的方向相同或沿上一段线段的切线方向，当前绘制方向为水平向右，输入“L”后输入长度值“50”，则将从当前点水平向右绘制一条长度为50的直线段。

PL命令的高级编辑技巧

1. 多段线的整体编辑
   多段线作为一个整体对象，可通过“PEDIT”命令进行编辑，输入“PEDIT”后选择多段线，可执行“合并（J）”将多条独立的直线或圆弧合并为一条多段线；“拟合（F）”将多段线转换为平滑曲线；“样条曲线（S）”将多段线转换为B样条曲线；“宽度（W）”统一修改整个多段线的线宽，将多个首尾相连的直线合并为多段线后，可整体调整线宽或进行曲线拟合，避免逐条编辑的繁琐操作。

2. 多段线的夹点编辑
   选中多段线后，其顶点和控制点会显示为夹点，通过拖动夹点可直观调整线段的长度和角度；若按住“Ctrl”键点击夹点，可转换为圆弧模式并调整圆弧的曲率半径，这种编辑方式无需输入命令，适合快速修改图形形状。

3. 与其他命令的协同应用
   PL命令可与“OFFSET”（偏移）命令结合，生成等距的多段线，常用于绘制道路、管道等平行结构；与“ARRAY”（阵列）命令结合，可快速创建规律分布的多段线图形，如机械中的齿条、建筑中的栅栏等；多段线还可作为“EXTRUDE”（拉伸）命令的路径，生成三维实体，实现二维到三维的转换。


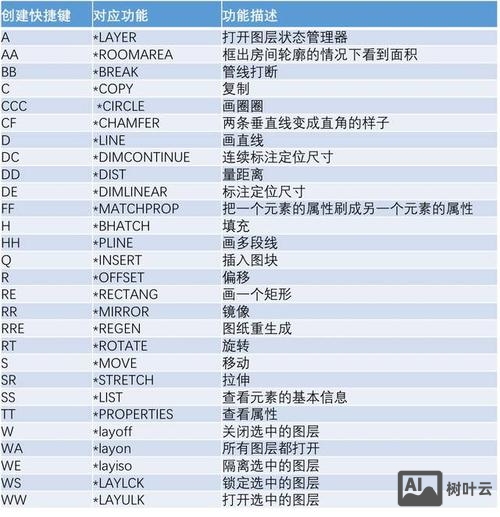

   （图片来源网络，侵删）

实际应用场景举例

1. 工程制图中的剖面线边界
   在机械工程中，绘制零件剖视图时，需用剖面线填充特定区域，使用PL命令绘制封闭的剖面边界（如阶梯孔、键槽等复杂轮廓），可确保填充区域的无缝衔接，避免因边界不闭合导致的填充失败。

2. 建筑布局中的墙体绘制
   建筑平面图中，墙体通常具有统一宽度和转角连接的特点，利用PL命令的宽度设置功能，可一次性绘制出指定宽度的墙体，通过圆弧选项处理墙体的圆弧转角，再通过PEDIT命令的合并功能，将多个墙体段整合为整体，便于后续的尺寸标注和修改。

3. 电气符号中的导线与连接器
   在电气原理图中，导线、连接器、电阻等符号常由直线和圆弧组合而成，使用PL命令可快速绘制带箭头的导线（宽度渐变）、圆弧连接的端子，并通过整体编辑保持符号的一致性，提高绘图效率。

多段线与普通线条的区别

多段线与使用“LINE”命令绘制的普通线条在本质上有显著区别：多段线是一个单一对象，无论包含多少段直线或圆弧，均被视为一个整体，可统一设置颜色、线型、线宽等属性，且编辑时只需选中一次即可调整所有顶点；而普通线条是由多个独立直线对象组成的集合，每条线需单独设置属性，编辑时需逐条选择，多段线可包含宽度、闭合性等特性，普通线条则不具备这些功能，下表对比了两者的核心差异：

相关问答FAQs

问题1：如何将多段线转换为普通线条？
解答：若需将多段线分解为普通线条，可使用“EXPLODE”命令，选中多段线后输入“X”或点击“修改”工具栏中的“分解”图标，多段线将被拆分为独立的直线段和圆弧段，此时每一段均可单独编辑，分解后，多段线的整体属性（如统一宽度）将消失，各段线恢复默认线宽。

问题2：绘制多段线时如何精确控制圆弧的半径和方向？
解答：在圆弧模式下，输入“R”选项后，可直接指定圆弧的半径值，再通过指定端点或圆心位置确定圆弧形状，若需控制圆弧的绘制方向（如顺时针或逆时针），可在指定端点时结合“@”符号输入相对坐标，或使用“方向（D）”选项，通过指定圆弧起点的切线方向来控制圆弧的走向，输入“D”后，指定一点确定切线方向，再输入圆弧端点，即可绘制出符合方向要求的圆弧。
