H3C MSR2600配置命令有哪些常用操作？

H3C MSR2600系列路由器是中小企业常用的网络设备，支持多种路由协议、安全特性和灵活的接口配置，以下从基础配置、路由协议、安全策略、NAT配置及维护命令等方面详细介绍其常用配置命令，并结合表格形式展示关键参数,最后附FAQs解答常见问题。

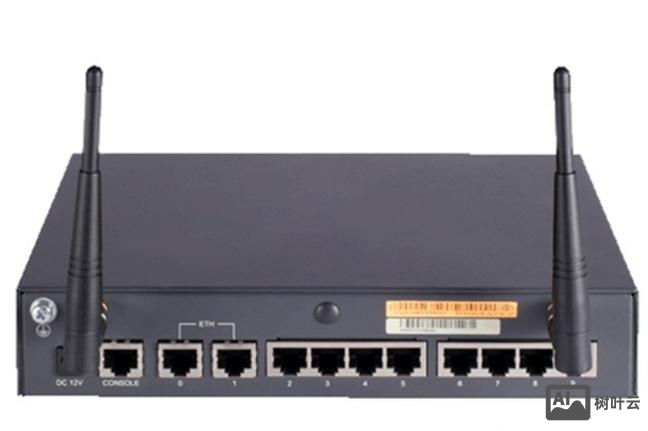

（图片来源网络，侵删）

基础配置

系统初始化

首次配置通常通过Console口连接，使用超级终端（如SecureCRT）登录，默认用户名和密码为空（建议立即修改），进入系统后，首先配置设备名称、管理IP及登录权限：

< MSR2600 > system-view          # 进入系统视图
[ MSR2600 ] sysname RouterA      # 设置设备名称
[ RouterA ] interface vlan-interface 1  # 进入管理接口VLAN1
[ RouterA-Vlan-interface1 ] ip address 192.168.1.1 24  # 配置管理IP
[ RouterA-Vlan-interface1 ] quit
[ RouterA ] user-interface console 0  # 进入Console用户界面
[ RouterA-ui-console0 ] authentication-mode password  # 设置密码认证
[ RouterA-ui-console0 ] set authentication password cipher 123456  # 设置密码
[ RouterA-ui-console0 ] privilege level 3  # 设置权限级别
[ RouterA-ui-console0 ] quit

接口配置

以配置GE0/0/1接口为例，设置IP地址、描述及双工模式：

[ RouterA ] interface gigabitethernet 0/0/1
[ RouterA-GigabitEthernet0/0/1 ] description WAN-Link  # 接口描述
[ RouterA-GigabitEthernet0/0/1 ] ip address 10.1.1.1 30  # 配置IP
[ RouterA-GigabitEthernet0/0/1 ] duplex full  # 全双工模式
[ RouterA-GigabitEthernet0/0/1 ] speed 1000  # 速率1000Mbps
[ RouterA-GigabitEthernet0/0/1 ] quit

路由协议配置

静态路由

配置静态路由指向目标网络：

[ RouterA ] ip route-static 192.168.2.0 24 10.1.1.2  # 目标网络/掩码 下一跳

OSPF动态路由

在多台路由器间配置OSPF实现动态路由：

（图片来源网络，侵删）

[ RouterA ] ospf 1  # 启动OSPF进程1
[ RouterA-ospf-1 ] area 0  # 创建骨干区域
[ RouterA-ospf-1-area-0.0.0.0 ] network 10.1.1.0 0.0.0.3  # 宣告直连网段
[ RouterA-ospf-1-area-0.0.0.0 ] network 192.168.1.0 0.0.0.255

BGP配置（适用于互联网接入）

[ RouterA ] bgp 65001  # 启动BGP进程，AS号65001
[ RouterA-bgp ] peer 203.0.113.1 as-number 65002  # 对等体配置
[ RouterA-bgp ] network 192.168.0.0 16  # 宣告本网段
[ RouterA-bgp ] quit

安全策略配置

ACL访问控制

配置标准ACL限制特定主机访问：

[ RouterA ] acl number 2000  # 创建基本ACL 2000
[ RouterA-acl-basic-2000 ] rule deny source 192.168.1.100 0  # 拒绝该主机
[ RouterA-acl-basic-2000 ] rule permit  # 允许其他
[ RouterA-acl-basic-2000 ] quit
[ RouterA ] interface vlan-interface 1  # 应用到接口
[ RouterA-Vlan-interface1 ] traffic inbound acl 2000  # 入方向应用

防火墙策略

配置基于端口的流量过滤：

[ RouterA ] firewall packet-filter default permit  # 默认允许
[ RouterA ] firewall packet-filter 3000 inbound  # 创建策略3000
[ RouterA-packet-filter-3000-inbound ] rule 5 permit tcp destination eq 80  # 允许HTTP
[ RouterA-packet-filter-3000-inbound ] rule 10 deny ip  # 拒绝其他IP

VPN配置（IPSec）

配置站点到站点VPN：

[ RouterA ] ike proposal 1  # IKE第一阶段
[ RouterA-ike-proposal-1 ] encryption-algorithm aes-256  # 加密算法
[ RouterA-ike-proposal-1 ] authentication-method pre-share  # 预共享密钥
[ RouterA ] ike peer VPN-Peer  # 对等体
[ RouterA-ike-peer-VPN-Peer ] pre-shared-key cipher Key123  # 密钥
[ RouterA ] ipsec transform-set TS1  # IPSec策略
[ RouterA-ipsec-transform-set-TS1 ] esp encryption aes-256  # ESP加密
[ RouterA-ipsec-transform-set-TS1 ] quit
[ RouterA ] interface tunnel 0  # 创建隧道接口
[ RouterA-Tunnel0 ] ip address 172.16.0.1 24
[ RouterA-Tunnel0 ] tunnel-protocol ipsec
[ RouterA-Tunnel0 ] source 10.1.1.1
[ RouterA-Tunnel0 ] destination 203.0.113.1
[ RouterA-Tunnel0 ] ipsec profile VPN-Profile  # 应用IPSec profile

NAT配置

静态NAT（服务器映射）

[ RouterA ] nat static global 203.0.113.10 inside 192.168.1.10  # 内网服务器映射

动态NAT（PAT）

[ RouterA ] acl number 3000  # 定义内网ACL
[ RouterA-acl-basic-3000 ] rule permit source 192.168.0.0 16
[ RouterA-acl-basic-3000 ] quit
[ RouterA ] interface gigabitethernet 0/0/1  # 外网接口
[ RouterA-GigabitEthernet0/0/1 ] nat outbound 3000  # 出方向NAT

维护与调试命令

基础维护

[ RouterA ] save  # 保存配置
[ RouterA ] display ip interface brief  # 查看接口IP状态
[ RouterA ] display ospf peer  # 查看OSPF邻居
[ RouterA ] ping 192.168.2.1  # 测试连通性
[ RouterA ] tracert 8.8.8.8  # 路由跟踪

故障排查

[ RouterA ] debugging ospf packet  # 开启OSPF调试（慎用）
[ RouterA ] reset ospf packet  # 清除OSPF调试信息
[ RouterA ] display logbuffer  # 查看日志

关键配置参数速查表

功能类别	命令示例	说明
系统名称	`sysname RouterA`	设置设备名称
接口IP	`ip address 192.168.1.1 24`	配置接口IP及掩码
静态路由	`ip route-static 0.0.0.0 0.0.0.0 10.1.1.2`	默认路由配置
OSPF宣告	`network 10.1.1.0 0.0.0.3 area 0`	宣告网段到OSPF区域
ACL规则	`rule deny source 192.168.1.100 0`	拒绝特定主机访问
NAT动态转换	`nat outbound 3000`	ACL 3000的流量进行NAT转换
IPSec隧道	`tunnel-protocol ipsec`	接口启用IPSec隧道协议
保存配置	`save`	保存当前配置到Flash

FAQs

Q1: 如何恢复H3C MSR2600到出厂配置？
A1: 通过以下步骤恢复出厂设置：

登录设备后进入系统视图：system-view。
执行reset saved-configuration清除配置文件。
执行reboot重启设备，重启时按Ctrl+B进入BootROM菜单，选择“Clear configuration and reboot”彻底清除配置。
注意：操作前请备份重要配置,避免数据丢失。

Q2: 配置OSPF后无法建立邻居关系，如何排查？
A2: 可按以下步骤排查：

检查直连链路是否可达：ping对端接口IP。
确认OSPF进程和区域配置正确：display ospf peer查看邻居状态（应为Full）。
检查接口是否宣告到OSPF：display ospf interface查看接口是否属于OSPF进程。
检查ACL或防火墙是否阻止OSPF组播流量（OSPF使用224.0.0.5/6）。
检查Area ID和认证类型是否匹配。
常见问题包括接口Down、Area ID不一致或MTU不匹配导致的邻居卡在ExStart状态。
