华为交换机s5720基础配置命令有哪些？

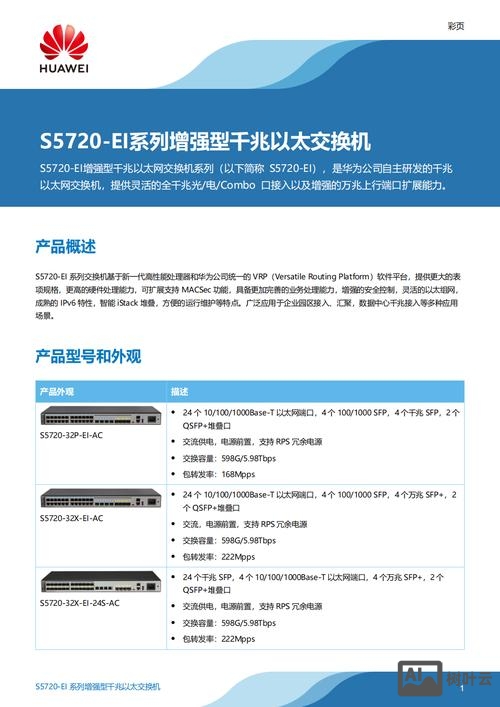

华为交换机S5720系列是华为公司推出的新一代三层千兆以太网交换机，具备高性能、高密度、高可靠性的特点，广泛应用于企业网、园区网等场景，其配置命令涉及基础设置、VLAN划分、接口管理、路由协议、安全策略等多个方面,以下将详细介绍常用配置命令及操作步骤。

基础配置

用户登录与设备命名

首次配置通常通过Console口登录，使用超级用户账号（默认为admin，密码需首次设置），进入系统视图后,可配置设备名称：

system-view  // 进入系统视图
sysname Switch-A  // 设置设备名称为Switch-A

管理IP配置

为交换机配置管理IP地址，用于远程登录（如Telnet/SSH）：

vlanif 10  // 进入VLAN10接口视图（假设管理VLAN为10）
ip address 192.168.10.1 24  // 配置IP地址及子网掩码
quit

用户权限与密码设置

配置登录用户及密码,提升安全性：

aaa  // 进入AAA视图
local-user admin password cipher Huawei@123  // 设置用户密码
local-user admin privilege level 15  // 设置用户权限为15级（最高权限）
local-user admin service-type telnet ssh  // 允许Telnet和SSH登录
quit

SSH登录配置

为安全考虑，建议禁用Telnet,仅启用SSH：

stelnet server enable  // 启用SSH服务
user-interface vty 0 4  // 进入VTY用户界面
authentication-mode aaa  // 使用AAA认证
protocol inbound ssh  // 仅允许SSH协议
quit

VLAN与端口配置

VLAN创建与划分

vlan 10  // 创建VLAN 10
vlan 20  // 创建VLAN 20
quit

端口加入VLAN

• Access端口（用于连接终端设备）：

  interface GigabitEthernet 0/0/1  // 进入GE0/0/1接口视图
  port link-type access  // 设置端口类型为Access
  port default vlan 10  // 将端口加入VLAN 10
  quit

• Trunk端口（用于连接其他交换机，允许多VLAN通过）：

  interface GigabitEthernet 0/0/2  // 进入GE0/0/2接口视图
  port link-type trunk  // 设置端口类型为Trunk
  port trunk allow-pass vlan 10 20  // 允许VLAN 10和20通过
  port trunk pvid vlan 10  // 设置默认VLAN为10（可选）
  quit

端口速率与双工模式配置

interface GigabitEthernet 0/0/1
speed 1000  // 设置速率为1000Mbps
duplex full  // 设置双工模式为全双工
quit

路由配置

静态路由配置

ip route-static 192.168.30.0 24 192.168.10.2  // 目标网段、掩码、下一跳地址

OSPF动态路由配置

ospf 1  // 启动OSPF进程1
area 0  // 进入区域0
network 192.168.10.0 0.0.0.255  // 宣告直连网段（反掩码格式）
network 192.168.20.0 0.0.0.255
quit

安全与策略配置

端口安全（限制MAC地址数量）

interface GigabitEthernet 0/0/1
port-security max-mac-num 2  // 最大允许2个MAC地址
port-security mac-address sticky  // 绑定MAC地址
port-security violation shutdown  // 违规操作关闭端口
quit

ACL访问控制

acl number 3000  // 创建基本ACL 3000
rule 5 permit source 192.168.10.0 0.0.0.255  // 允许VLAN 10网段访问
rule 10 deny  // 拒绝其他所有流量
quit
interface GigabitEthernet 0/0/2
traffic-filter inbound acl 3000  // 在入方向应用ACL
quit

常用维护命令

display current-configuration  // 查看当前配置
display saved-configuration  // 查看已保存配置
save  // 保存配置
reset saved-configuration  // 清空已保存配置
ping 192.168.10.2  // 测试网络连通性
tracert 192.168.30.1  // 路由跟踪

配置示例表格

相关问答FAQs

Q1: 如何配置交换机支持SSH远程登录？
A1: 配置步骤如下：

1. 进入系统视图，开启SSH服务：stelnet server enable；
2. 创建本地用户并设置密码和权限：local-user admin password cipher Huawei@123 privilege level 15 service-type ssh；
3. 进入VTY用户界面，配置认证方式为AAA并限制协议为SSH：user-interface vty 0 4，authentication-mode aaa，protocol inbound ssh；
4. 保存配置并测试SSH登录（使用PuTTY等工具）。

Q2: 交换机端口无法加入VLAN，可能的原因及解决方法？
A2: 可能原因及解决方法如下：

1. 端口类型错误：若端口为Trunk模式，需先修改为Access模式：undo port link-type后重新配置port link-type access；
2. VLAN不存在：检查VLAN是否已创建，使用display vlan查看，若未创建则执行vlan [vlan-id]；
3. 端口被占用或关闭：检查端口状态是否为UP，使用undo shutdown开启端口；
4. 配置冲突：检查是否有其他安全策略（如端口安全）阻止端口加入VLAN，可通过display port-security查看并调整策略。
