CAD2010常用快捷键命令有哪些？

CAD 2010作为经典的辅助设计软件，其快捷键命令是提升绘图效率的核心，掌握常用快捷键能大幅减少鼠标操作，让绘图过程更流畅，以下从基础操作、绘图命令、修改命令、视图控制、尺寸标注等方面，整理CAD 2010常用快捷键命令大全，并辅以表格汇总,方便查阅。

基础操作快捷键

基础操作是绘图的前提，熟练掌握这些命令能快速进入工作状态。

• Ctrl+N：新建图形文件
• Ctrl+O：打开已有文件
• Ctrl+S：保存当前文件
• Ctrl+Shift+S：另存为文件
• Ctrl+P：打印图形
• Ctrl+Z：撤销上一步操作
• Ctrl+Y：恢复撤销的操作
• Ctrl+C：复制选中对象
• Ctrl+V：粘贴对象
• Ctrl+Shift+C：带基点复制
• Ctrl+Shift+V：粘贴为块
• Ctrl+1：打开特性面板（Ctrl+1可快速修改对象属性）
• Ctrl+2：打开设计中心（用于管理图块、图层等资源）
• Ctrl+3：打开工具选项板（快速调用常用图块和命令）
• Ctrl+Shift+I：打开文件属性对话框
• Ctrl+Q：退出CAD程序

绘图命令快捷键

绘图命令是创建图形的基础，包括直线、圆、多边形等基本元素。

• L：直线（Line）
• PL：多段线（Pline，可绘制直线、圆弧组合）
• XL：构造线（Xline，无限长的辅助线）
• ML：多线（Mline，绘制平行线，如墙体）
• REC：矩形（Rectang）
• C：圆（Circle）
• A：圆弧（Arc）
• POL：正多边形（Polygon，可设置边数）
• E：删除（Erase，快速删除选中对象）
• RO：旋转（Rotate，旋转对象指定角度）
• M：移动（Move，平移对象位置）
• CO/CP：复制（Copy，复制对象到指定位置）
• O：偏移（Offset，复制对象并保持等距）
• TR：修剪（Trim，以对象为边界修剪多余部分）
• EX：延伸（Extend，将对象延伸至指定边界）
• F：圆角（Fillet，用圆弧连接两对象）
• CHA：倒角（Chamfer，用斜线连接两对象）
• X：分解（Explode，将块、多段线等拆分为单一对象）
• B：创建块（Block，将对象定义为可重复使用的块）
• I：插入块（Insert，调用已定义的块）
• H：图案填充（Hatch，为封闭区域添加剖面线或纹理）
• T/MT：多行文字（Mtext，添加段落文本）
• DT：单行文字（Dtext，添加简单文本）

视图控制快捷键

视图控制命令帮助调整图形显示，方便查看细节或整体布局。

• Z+空格+E：显示全部图形（Zoom Extents）
• Z+空格+P：恢复上一视图（Zoom Previous）
• Z+空格+A：最大化显示当前视图（Zoom All）
• Z+空格+D：动态缩放（Dynamic Zoom，拖动鼠标实时缩放）
• Z+空格+W：窗口缩放（Window Zoom，框选区域放大）
• Z+空格+P：上一个视图（Previous View，切换到上一步显示状态）
• Z+空格+0.5x：缩小至50%（Zoom 0.5x）
• Z+空格+2x：放大至200%（Zoom 2x）
• P：平移（Pan，按住鼠标拖动移动视图）
• V：视图管理器（View，保存和命名视图）
• MV：多视口（Mview，创建多个视图窗口）
• UC：ucsman（坐标系管理器，切换或自定义坐标系）
• 3DO：三维视图（3dorbit，动态观察三维模型）

尺寸标注快捷键

尺寸标注是工程图的重要组成部分，快捷键能快速调用标注工具。

• D：标注样式（Dimstyle，设置标注格式、箭头、文字等）
• DLI：线性标注（Dimlinear，标注水平或垂直尺寸）
• DAL：对齐标注（Dimaligned，标注倾斜对象的尺寸）
• DRA：半径标注（Dimradius，标注圆或圆弧半径）
• DDI：直径标注（Dimdiameter，标注圆或圆弧直径）
• DAN：角度标注（Dimangular，标注角度尺寸）
• DCE：中心标记（Dimcenter，标注圆或圆弧的中心线）
• DOR：坐标标注（Dimordinate，标注点的坐标位置）
• LE：引线标注（Leader，添加带箭头的引线和文字）
• ED：编辑文字（Ddedit，修改文本或标注内容）

其他实用快捷键

• LA：图层特性管理器（Layer，管理图层颜色、线型、开关等）
• LT：线型管理器（Linetype，加载或修改线型）
• LTS：线型比例（Ltscale，调整全局线型比例）
• LW：线宽设置（Lweight，设置对象线宽）
• UN：图形单位（Units，设置绘图单位、精度等）
• DI：测量距离（Dist，查询两点间距离、角度等）
• AA：面积查询（Area，计算封闭区域面积）
• LI/LS：列表显示（List，显示对象详细属性）
• F7：栅格显示（Grid，开启/关闭栅格）
• F8：正交模式（Ortho，限制为水平/垂直绘制）
• F9：捕捉模式（Snap，开启/关闭对象捕捉）
• F10：极轴追踪（Polar Tracking，按角度引导绘制）
• F11：对象捕捉追踪（Object Snap Tracking，基于捕捉点追踪）

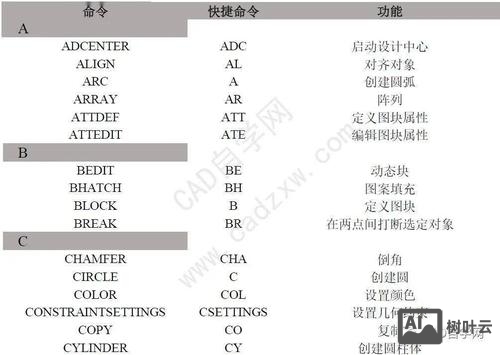

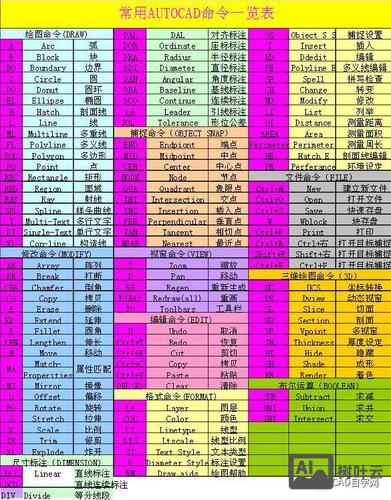

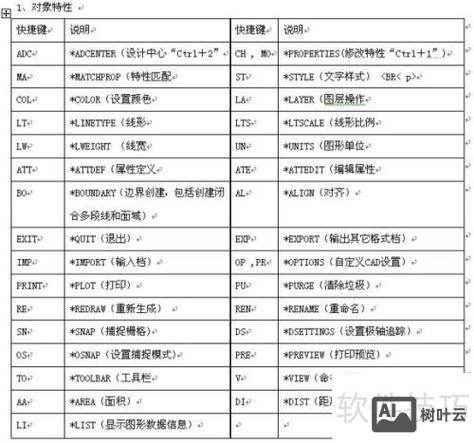

CAD 2010常用快捷键汇总表

相关问答FAQs

Q1：如何快速找到忘记的快捷键？
A1：在CAD 2010中，可通过以下方式查找快捷键：

1. 按下“Alt+键”组合键（如Alt+M）打开菜单栏，通过菜单项右侧的提示查看快捷键；
2. 使用“命令行”输入“命令别名”或“shortcutkey”，部分版本会显示快捷键列表；
3. 右键单击工具栏，选择“自定义”→“键盘”，在“键盘自定义”对话框中查看或修改快捷键。

Q2：如何自定义常用命令的快捷键？
A2：自定义快捷键的步骤如下：

1. 在CAD 2010中，点击“工具”菜单→“自定义”→“界面”；
2. 在“自定义用户界面”对话框中，选择“键盘快捷键”选项；
3. 在“命令”列表中找到需要设置快捷键的命令（如“直线”对应“LINE”）；
4. 在“快捷键”栏中输入新的快捷键组合（如“Ctrl+Shift+L”），点击“分配”按钮；
5. 点击“确定”保存设置，重启CAD后生效,注意避免与系统或其他快捷键冲突。
