如何设置CAD十字光标显示命令？

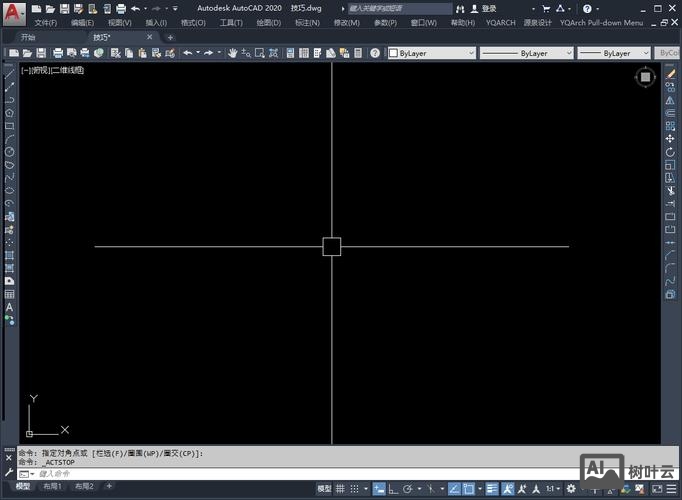

在CAD软件中,十字光标是用户进行绘图操作时最核心的交互元素，其显示状态直接影响绘图效率和视觉体验，通过特定的命令，用户可以自定义十字光标的样式、大小、颜色等属性，以适应不同的绘图需求和个人使用习惯，以下将详细介绍与CAD十字光标显示相关的命令及其设置方法。

（图片来源网络，侵删）

十字光标显示的核心命令

CAD中控制十字光标显示的主要命令集中在“选项”对话框中的“显示”选项卡，以及部分系统变量直接控制，最常用的命令是OPTIONS（快捷键OP），通过该命令可以打开全面的设置界面，系统变量如CURSORSIZE、CURSORTYPE等也直接关联十字光标的显示参数。

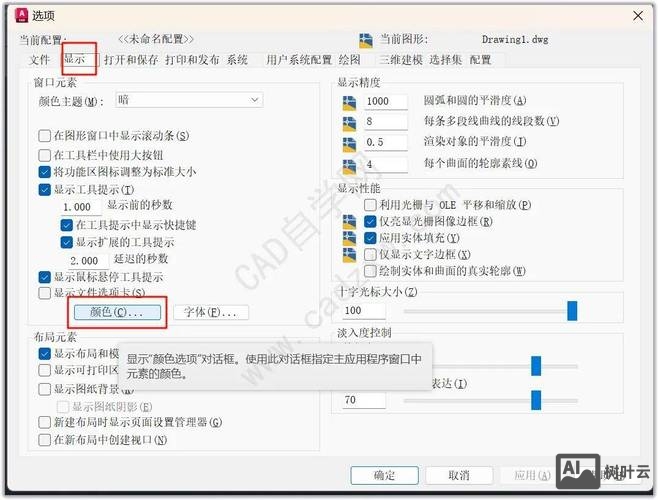

执行OPTIONS命令后，在弹出的对话框中选择“显示”选项卡，这里包含了多个与十字光标相关的设置项：

十字光标大小：通过拖动滑块或直接输入数值（1-100）来调整十字光标的全长占屏幕大小的百分比，默认值为5，即光标总长为屏幕高度的5%，数值越大，光标越长，便于在复杂图形中精确定位。
带命令提示行的动态输入：该选项控制是否在光标附近显示命令提示和输入框，开启后，十字光标附近会实时显示当前命令的参数提示，减少视线在绘图区和命令行之间的切换，提高绘图流畅度。
颜色设置：在“窗口元素”区域点击“颜色”按钮，可进入“图形窗口颜色”对话框，在“上下文”中选择“二维模型空间”或“三维建模空间”，在“界面元素”中选择“十字光标”，即可自定义光标的颜色，默认情况下，十字光标的颜色为黑色（模型空间背景为白色）或白色（模型空间背景为黑色），用户可根据背景色调整对比度，例如在深色背景下设置亮色光标以增强可见性。

除了“选项”对话框的界面设置，部分系统变量提供了更灵活的光标控制方式：

CURSORSIZE：该变量直接控制十字光标的大小，取值范围为1-100，对应“选项”对话框中的“十字光标大小”滑块，输入CURSORSIZE并设置值为20，则十字光标总长将为屏幕高度的20%，相比对话框滑块，系统变量可通过命令行快速输入，适合需要频繁调整的场景。
CURSORTYPE：部分CAD版本中，该变量用于控制光标的类型，例如设置为0为标准十字光标，设置为1为短十字光标（仅显示十字线交点附近区域），该变量的支持可能因CAD版本而异，建议通过帮助文档确认具体功能。
SCREENMODE：该变量控制屏幕的显示模式，当SCREENMODE为1时，仅显示模型空间；为2时，激活图纸空间；为3时，同时显示模型空间和图纸空间，在不同模式下，十字光标的显示行为可能存在差异，例如在图纸空间中，光标默认可能显示为与视口边界关联的状态。

在进行机械零件绘制、建筑设计等需要高精度操作的场景中，建议将十字光标大小设置为15-20，确保光标能够覆盖足够的屏幕区域，便于捕捉交点、端点等关键位置，关闭“动态输入”功能，避免光标附近的提示框干扰视线，通过命令行输入命令参数，以获得更精确的控制。

（图片来源网络，侵删）

当处理包含大量线条、图块的复杂图形时，可适当减小十字光标大小（如5-10），避免光标过长导致视觉混乱，将光标颜色设置为与背景色对比鲜明的颜色（如深蓝色背景配亮黄色光标），可提高光标在复杂背景中的辨识度。

在三维建模空间中,十字光标通常会显示为带Z轴的3D光标，此时可通过“选项”对话框中的“三维建模”选项卡调整光标的显示样式，例如是否显示动态UCS图标、光标线的粗细等，增大CURSORSIZE值（如20-30）有助于在三维视角中更好地定位空间点。

在使用过程中,若出现十字光标显示异常（如光标消失、显示为方框、颜色异常等），可通过以下方法排查：

Q1：为什么我的CAD十字光标显示为一个小方框，无法正常显示十字线？
A：这种情况通常是由于“动态输入”功能被意外关闭或光标大小设置过小导致的，解决方法：

（图片来源网络，侵删）

Q2：如何在CAD中设置十字光标的颜色为红色？
A：设置步骤如下：
