3dmax二维线命令如何快速创建基础图形？

在3ds Max中，二维线命令是建模流程的基础，通过创建和编辑二维图形可生成复杂的三维模型，二维线命令位于“创建”面板下的“图形”类别，支持多种绘制方式和编辑功能,是建模工作中不可或缺的工具。

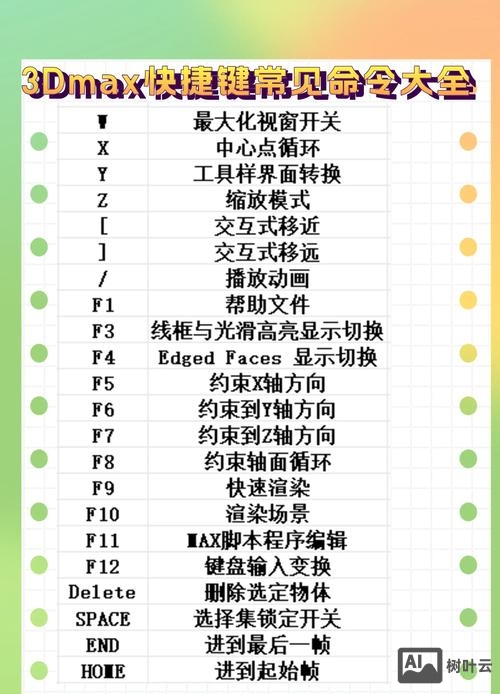

（图片来源网络，侵删）

二维线命令的核心功能与绘制方式

二维线命令主要包括“线”“矩形”“圆”“椭圆”“弧”“圆环”“多边形”“星形”“文本”“螺旋线”等基础图形，以及通过“样条线”类型创建的自由曲线。“线”命令是最灵活的工具，允许通过点击添加顶点、拖拽控制切线方向，生成直线或曲线。

绘制时，需注意“创建方法”参数中的“初始类型”和“拖动类型”设置。“初始类型”选择“平滑”时，单击生成的顶点将自动创建曲线；选择“角点”则保持直线形态。“拖动类型”决定拖拽鼠标时顶点两侧的曲线张力，包括“平滑”“角点”“Bezier”三种模式，Bezier”可通过调节手柄精确控制曲线曲率。

二维线的编辑与参数调整

二维线创建后，需通过“修改”面板中的“编辑样条线”修改器进行细化编辑，该修改器包含五个子层级：

顶点：可调整顶点的位置、类型（角点/平滑/Bezier/Bezier角点），通过焊接、连接、断开等操作优化结构。
分段：选择线段后可进行删除、分离等操作，常用于修剪图形细节。
样条线：对整体图形进行轮廓、布尔运算（并集/差集/交集）、镜像等操作，例如通过“轮廓”命令快速生成双线图形。
边界：处理样条线的开放边界，可进行封口或连接操作。
元素：选择独立的图形元素，便于单独编辑复杂图形中的多个部分。

二维线的渲染参数（如“在视口中启用”“渲染启用”）可控制图形是否在渲染中显示，设置厚度后可直接生成三维管状模型，适用于栏杆、框架等快速建模场景。

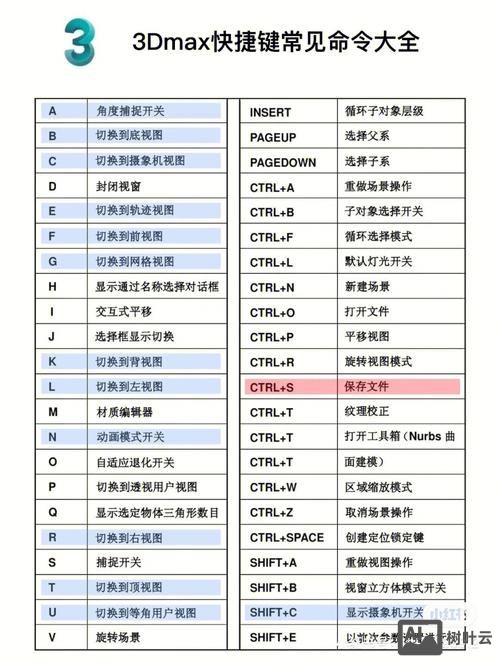

（图片来源网络，侵删）

二维线生成三维模型的常用方法

二维线的核心价值在于通过修改器生成三维模型，常用方法包括：

挤出修改器：将二维图形沿Z轴挤出指定厚度，适用于墙体、文字浮雕等模型，参数中的“数量”控制挤出高度，“分段”可增加细节以配合弯曲修改器。
车削修改器：使二维图形绕轴旋转生成三维模型，常用于花瓶、酒杯等旋转对称物体，通过“对齐”选项调整旋转轴位置，“焊接内核”可消除中心轴的顶点重叠。
倒角修改器：为二维图形添加倒角效果，生成带厚度的三维模型，支持“级别1/2/3”的分层倒角，适用于徽章、装饰边框等精细模型。
扫描修改器：使用路径图形和截面图形生成复杂三维模型，如管道、异形栏杆，需先定义路径和截面，再通过“扫描”参数调整截面沿路径的旋转、缩放等属性。

二维线命令的应用场景与注意事项

二维线广泛应用于建筑建模（门窗轮廓、结构线条）、工业设计（产品截面图）、角色建模（面部轮廓、服装褶皱）等领域，使用时需注意：

图形闭合性：执行挤出、车削等修改器时，需确保二维图形闭合（可通过“编辑样条线”的“闭合”命令实现），否则可能生成错误模型。
顶点焊接：复杂图形中未焊接的顶点会导致模型断裂，需使用“焊接”功能合并距离过近的顶点（焊接阈值可自定义）。
样条线方向：布尔运算和车削修改器依赖样条线的方向，可通过“编辑样条线”的“反转”命令调整方向，确保运算结果正确。

相关问答FAQs

Q1：二维线绘制时如何精确控制曲线的平滑度？
A1：通过调整顶点的“Bezier”或“Bezier角点”类型可精确控制曲线平滑度，选中顶点后，切换至“Bezier”模式，拖拽两侧手柄可调节曲线张力；若需保持一侧直线，可选择“Bezier角点”，仅拖拽手柄的一侧控制点，在“编辑样条线”的“几何体”卷展栏中，可使用“圆角”或“切角”命令快速为顶点添加圆角过渡，避免手动调节手柄的繁琐操作。

Q2：二维线执行布尔运算失败的原因及解决方法？
A2：布尔运算失败通常由以下原因导致：（1）图形未闭合，需检查顶点是否焊接完整，使用“闭合”命令确保图形连续；（2）样条线方向不一致，导致运算逻辑错误，可通过“反转”命令统一两个图形的方向；（3）图形交叉或重叠部分过于复杂，需简化图形或使用“轮廓”命令增加间距，若仍失败，可尝试将图形分离为独立元素后重新运算，或通过“修剪”命令手动处理交叉部分。
