CAD等比例放大命令如何操作？

在CAD绘图过程中，等比例放大命令是调整图形尺寸最常用的工具之一，其核心功能是在保持图形原始形状和比例不变的前提下，按指定比例增大图形的整体尺寸，这一功能在工程设计、建筑施工、机械制图等领域应用广泛，例如当需要突出显示局部细节、适配不同规格的输出设备或满足特定设计要求时，等比例放大命令能够高效实现图形的精确缩放，本文将详细解析CAD等比例放大命令的操作方法、应用场景及注意事项，并通过表格对比不同缩放方式的适用场景,最后以FAQs形式解答常见问题。

等比例放大命令的核心操作方法

在CAD软件中（以AutoCAD为例），等比例放大命令主要通过“SCALE”命令实现，操作步骤如下：

1. 启动命令：通过以下方式之一激活“SCALE”命令：

   • 命令行输入“SCALE”或快捷键“SC”，按回车键；

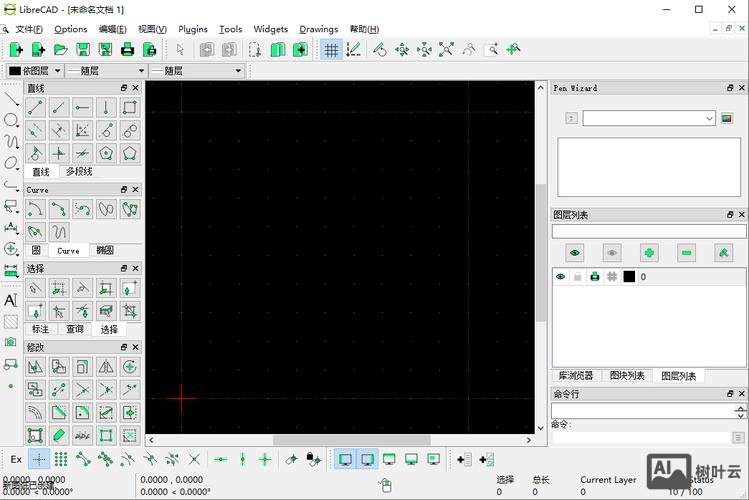

   • 点击“修改”工具栏中的“缩放”按钮（图标为一个正方形加一个指向右上的箭头）；
   • 右键单击绘图区，选择“缩放”选项。

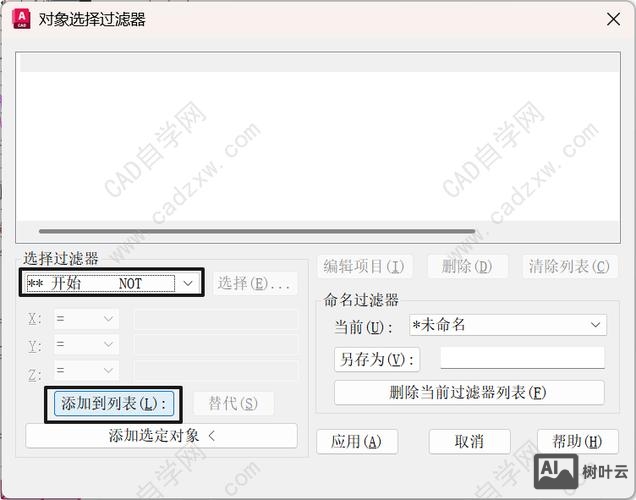

2. 选择对象：根据提示“选择对象”，使用鼠标框选或单选需要放大的图形元素，按回车键确认选择，若需选择多个对象，可使用“窗口选择”（W）或“交叉选择”（C）提高效率。

3. 指定基点：基点是缩放操作的参考中心点，所有图形元素将围绕该点进行放大，基点的选择直接影响缩放后图形的位置，


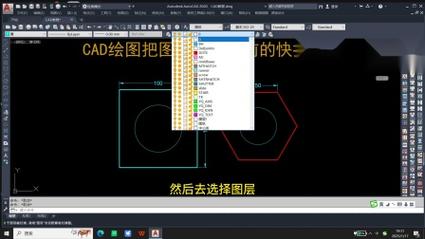

   （图片来源网络，侵删）
   • 若以图形左下角为基点，放大后图形将向右上方延伸；
   • 若以图形中心点为基点，放大后图形将向四周均匀扩展。
     指定基点时，可捕捉图形的特征点（如端点、中点、圆心等），确保缩放精度。

4. 输入比例因子：根据提示“指定比例因子或[复制(C)/参照(R)]”，输入放大的比例值，比例因子的含义为：

   • 比例因子>1时，图形放大（如输入“2”表示放大为原来的2倍）；
   • 比例因子=1时，图形尺寸不变；
   • 比例因子<1时，图形缩小（非等比例放大场景）。
     若需精确控制缩放后的尺寸，可选择“参照（R）”选项，通过指定参照长度和新长度来计算比例因子，例如将一条100mm的线段放大至150mm，可选择“参照”，依次输入参照长度“100”和新长度“150”，软件自动计算比例因子1.5。

等比例放大命令的应用场景

等比例放大命令在不同行业和绘图需求中具有重要作用，具体应用场景包括：

等比例放大时的注意事项

1. 基点选择的重要性：基点选择不当会导致缩放后图形位置偏离预期，例如在建筑平面图中，若以图形外某点为基点，放大后可能导致图形超出视口，建议始终捕捉图形的特征点（如端点、交点）作为基点。
2. 比例因子的准确性：输入比例因子时需注意小数点位置，0.5”是缩小而非放大，若需放大至特定尺寸，优先使用“参照（R）”选项，避免手动计算比例误差。
3. 图层与属性的影响：若图形包含不同图层的元素，缩放操作会影响所有选中对象的图层属性，建议在缩放前检查图层状态，避免因图层冻结或锁定导致操作失败。
4. 块与外部参照的处理：若放大对象包含“块”或“外部参照”，需确认块内部元素是否需要同步缩放，默认情况下，“SCALE”命令会整体缩放块，但若块内部有非等比例元素，需先分解块再进行缩放。

相关问答FAQs

问题1：等比例放大后，图形的标注尺寸会自动更新吗？
解答：不会，默认情况下，“SCALE”命令仅缩放图形几何元素（如线条、圆弧），而标注尺寸（如线性标注、角度标注）保持原数值，若需使标注尺寸同步更新，需在缩放后使用“标注更新”命令（DIMUPDATE），或在标注样式设置中勾选“标注比例随块”选项，建议在缩放前使用“关联标注”（DIMASSOC=2），确保标注与图形几何关联，便于后续修改。

问题2：如何快速将多个不同位置的图形统一放大至相同比例？
解答：可分两步操作：第一步，使用“选择类似对象”（SELECTSIMILAR）命令快速选中所有需缩放的图形（如所有圆或所有矩形）；第二步，执行“SCALE”命令，指定公共基点（如图纸原点），输入统一比例因子，若图形位置分散，可先用“移动”命令（MOVE）将部分图形调整至相对位置，再统一缩放，确保整体布局协调，对于复杂图纸，也可先创建选择集（如通过图层、颜色筛选），再批量缩放,提高操作效率。
