CAD中文字样式命令怎么用？

在CAD软件中，文字样式是控制文字外观的核心设置，通过文字样式命令可以统一管理文字的字体、高度、宽度比例、倾斜角度等属性，确保图纸中文字的规范性和一致性，掌握文字样式命令的使用，不仅能提升绘图效率，还能保证图纸的专业性和可读性，本文将详细介绍CAD中文字样式的创建、修改、管理及应用方法。

文字样式的启动方式

在CAD中,启动文字样式命令主要有以下几种途径：

1. 功能区操作：切换至“注释”选项卡，在“文字”面板中点击“文字样式”按钮（图标为带字母“A”的样式框）。

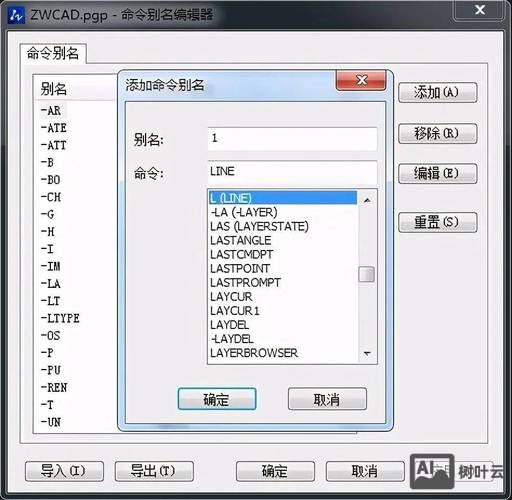

2. 命令行输入：在命令行中直接输入STYLE或ST，按回车键确认。
3. 菜单栏操作：若使用经典界面，可通过“格式”→“文字样式”菜单项打开。

启动后，系统将弹出“文字样式”对话框,这是管理文字样式的核心操作界面。

文字样式的创建与设置

新建文字样式

在“文字样式”对话框中，点击“新建”按钮，弹出“新建文字样式”对话框，输入样式名称（如“工程字”“注释文字”等），单击“确定”后即可创建空白样式，默认情况下，新样式会继承当前选定样式的设置,需手动调整参数。

关键参数设置

创建样式后，需在“文字样式”对话框中配置以下核心属性：

• 字体：

  • SHX字体：选择CAD专有的.shx字体（如gbenor.shx用于直体文字，gbeitc.shx用于斜体文字），勾选“使用大字体”可配合gbcbig.shx显示中文。
  • TrueType字体：支持Windows系统字体（如宋体、黑体），适合需要复杂字体的场景。
    示例：工程制图中常采用gbenor.shx+gbcbig.shx组合，确保中英文兼容。

• 大小：

  • 高度：默认为0，表示创建文字时动态输入高度；若固定高度（如5），则使用该样式创建的文字将统一为此高度，无需重复设置。

• 效果：

  • 宽度比例：默认为1，调整可改变文字宽度（如0.7使文字变瘦，1.3变胖）。
  • 倾斜角度：输入-15至15之间的值，正值向右倾斜，负值向左倾斜（工程图中常用10°斜体）。
  • 颠倒/反向：勾选后文字可上下颠倒或左右镜像，特殊符号设计中使用。

以下为常用文字样式参数参考表：
| 样式名称 | SHX字体 | 大字体 | 高度 | 宽度比例 | 倾斜角度 | 适用场景 |
|————–|——————-|————|———-|————–|————–|——————–|
| 工程字 | gbenor.shx | gbcbig.shx | 0 | 1 | 0 | 尺寸标注、技术说明 |
| 注释文字 | 宋体（TrueType） | 否 | 3.5 | 1 | 0 | 图纸说明、标题栏 | 文字 | 黑体（TrueType） | 否 | 7 | 0.9 | 0 | 图名、标题 |

应用与置为当前

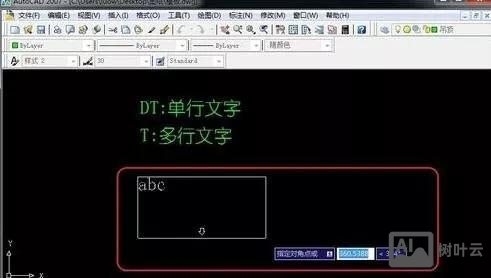

设置完成后，点击“应用”保存样式，然后通过“置为当前”按钮将其设为当前使用的文字样式，此后创建的单行文字（TEXT命令）或多行文字（MTEXT命令）将自动应用该样式。

文字样式的管理与修改

• 修改样式：在“文字样式”列表中选择需修改的样式，调整参数后点击“应用”，所有使用该样式的文字将实时更新。
• 删除样式：选中样式后点击“删除”，但无法删除正在使用的样式及系统默认的Standard样式。
• 重命名样式：右键单击样式名称，选择“重命名”（或直接双击名称），输入新名称后确认。
• 导入/导出样式：通过“文件”菜单下的“输出”或“输入”功能，可将文字样式保存为.arg文件，实现不同图纸间的样式共享,避免重复设置。

文字样式的高级应用

• 替换样式：当需要批量替换文字样式时，使用MATCHPROP（特性匹配）命令，选择源文字后目标文字将继承其样式。
• 样式检查：通过AUDIT命令检查图纸中是否存在未定义的文字样式，避免文字显示异常（如问号或乱码）。

相关问答FAQs

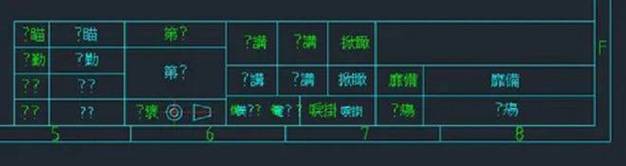

Q1：为什么CAD中文字显示为问号“？”？
A：通常是因为文字样式未配置大字体或选用了系统不支持的字体，解决方法：打开“文字样式”对话框，选中问题文字对应的样式，在“SHX字体”下拉列表中选择gbenor.shx，勾选“使用大字体”并选择gbcbig.shx，然后点击“应用”更新文字。

Q2：如何快速修改图纸中所有文字的高度？
A：使用SCALETEXT命令，输入命令后选择需调整的文字，系统提示指定基点，选择“现有”选项，输入统一的高度值（如5），即可批量修改文字高度,无需逐个调整样式参数。
