CAD如何设置纸张大小命令？

在CAD软件中,设置纸张大小是打印输出前的重要步骤，正确的纸张设置能确保图纸比例准确、布局合理，CAD中设置纸张大小主要通过“页面设置管理器”和“打印”对话框实现，具体操作涉及命令输入、参数调整及布局管理等多个环节，以下将详细说明相关命令、操作流程及注意事项。

设置纸张大小的核心命令与入口

CAD中设置纸张大小主要通过以下两种方式进入：一是通过“页面设置管理器”进行全局配置，二是通过“打印”对话框进行临时调整，两者的核心命令和入口路径如下：

1. 页面设置管理器（全局性设置）

   • 命令：输入PAGESETUP后按回车，或通过菜单栏“文件”→“页面设置管理器”打开。
   • 作用：该命令用于创建和修改页面设置，包括纸张大小、打印比例、打印区域等，设置后可保存并应用到布局中，避免重复操作。

2. 打印命令（临时性设置）

   • 命令：输入PLOT后按回车，或通过快捷键Ctrl+P，或通过菜单栏“文件”→“打印”。
   • 作用：直接在打印对话框中调整纸张大小，该设置仅对当前打印任务有效，不会保存到页面设置中。

通过页面设置管理器设置纸张大小的详细步骤

1. 打开页面设置管理器
   在命令行输入PAGESETUP，按回车后弹出“页面设置管理器”对话框，若当前已有布局，可直接在布局选项卡右键选择“页面设置管理器”；若为模型空间，需先切换至布局（如“布局1”）。


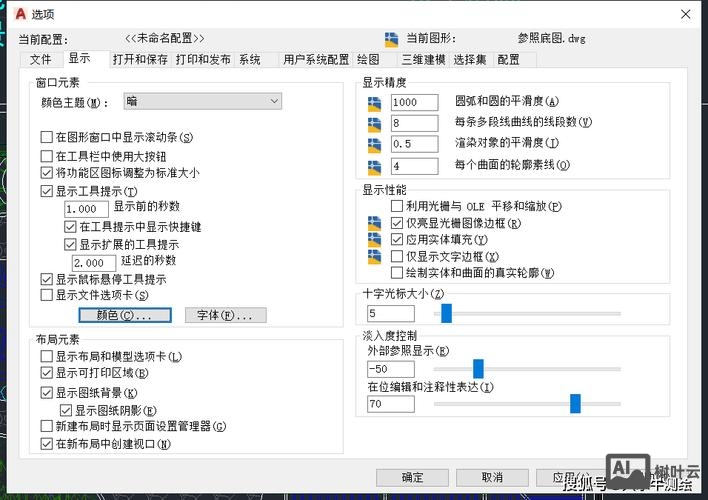

   （图片来源网络，侵删）

2. 新建或修改页面设置

   • 在“页面设置管理器”中，点击“新建”按钮，输入新页面设置名称（如“A3打印设置”），点击“确定”。
   • 在弹出的“页面设置”对话框中，展开“打印机/绘图仪”选项组，下拉选择已安装的打印机或绘图仪（如“DWG To PDF.pc3”或本地打印机）。

3. 选择纸张大小

   • 在“图纸尺寸”选项组中，点击下拉菜单，选择所需的纸张规格。
   • 常见纸张尺寸包括：A4（210×297mm）、A3（297×420mm）、A2（420×594mm）、A1（594×841mm）、A0（841×1189mm）等。
   • 若列表中没有所需尺寸,需通过“特性”按钮修改打印机配置：在“绘图仪配置编辑器”中切换“自定义图纸尺寸”选项，点击“添加”创建新尺寸，输入宽度、高度及可打印区域（需注意打印机硬件限制）。

4. 配置打印区域与比例

   • 打印区域：在“打印区域”选项组中，选择“窗口”按钮，回到绘图区框选需打印的图纸范围；或选择“显示”“图形界限”等预设选项。
   • 打印比例：在“打印比例”选项组中，勾选“布满图纸”可自动缩放，或手动输入比例（如“1:50”），布局空间中通常建议使用“1:1”比例，通过视口控制显示比例。

5. 保存与应用设置
   完成纸张大小、比例等参数调整后，点击“确定”返回“页面设置管理器”，将新设置置为当前，或应用到指定布局中，此时布局选项卡中的纸张图标会自动更新为所选尺寸。


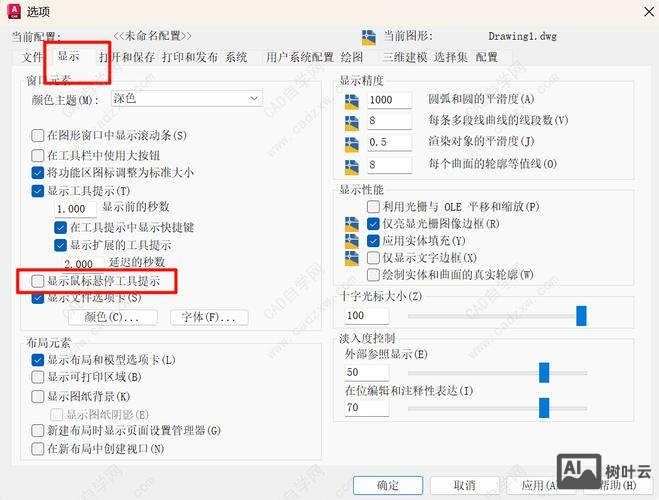

   （图片来源网络，侵删）

通过打印命令临时调整纸张大小

若仅需临时修改纸张大小（如不保存页面设置），可直接使用PLOT命令：

1. 输入PLOT，打开“打印”对话框；
2. 在“打印机/绘图仪”和“图纸尺寸”选项组中，按上述方法选择纸张大小；
3. 调整其他参数（如打印范围、份数）后，点击“确定”打印，设置不会保存到页面配置中。

不同空间下的纸张设置注意事项

1. 模型空间 vs 布局空间

   • 模型空间：通常用于绘图，打印时需手动设置打印比例和区域，适合简单图纸。
   • 布局空间：通过视口控制图纸显示，纸张大小直接对应布局选项卡的物理尺寸，推荐复杂图纸使用，可实现多比例打印。

2. 打印机与纸张匹配
   部分打印机仅支持特定纸张尺寸（如A3打印机无法选择A4），需在“绘图仪配置编辑器”中确认打印机支持的最大/最小尺寸，或通过“自定义图纸尺寸”添加兼容规格。

3. 可打印区域限制
   打印机存在不可打印的边距区域，设置纸张大小后需在“页面设置”对话框中点击“特性”→“设备和文档设置”→“修改标准图纸尺寸”，查看并调整可打印边界，避免图纸边缘被裁剪。

常见问题与解决方案

相关问答FAQs

Q1：为什么CAD中无法选择自定义的纸张尺寸？
A1：通常是因为未通过“绘图仪配置编辑器”添加自定义尺寸，解决方法：在“页面设置”对话框中，点击“打印机/绘图仪”的“特性”按钮，切换到“自定义图纸尺寸”选项，点击“添加”按钮，输入新尺寸的名称、宽度、高度及可打印区域，保存后即可在“图纸尺寸”列表中找到。

Q2：布局空间中如何让图纸自动适应纸张大小？
A2：在布局空间中，双击视口进入模型空间视图，输入ZOOM命令后选择“E”（范围缩放），使图形布满视口；返回布局空间，选中视口，在“特性”面板（Ctrl+1）中修改“标准比例”为“1:1”，或勾选“自适应比例”选项，若仍无法布满，可调整视口大小或修改页面设置中的“打印比例”为“布满图纸”。
